ESP8266 ESP-12F — Wi-Fi одноканальный модуль реле
Код товара: N08-04, HW-622
Только самовывоз из магазина
- Доставка и отправка не осуществляются.
Банковские карты, наличные - По расчетному счету с организациями не работаем.
- Оформите заказ на сайте.
- Получите подтверждение заказа на Ваш электронный адрес.
Наш менеджер проверит наличие товара на складе и зарезервирует Ваш заказ. - Заберите заказ в магазине в удобное для Вас время.
Резерв товара сохраняется в течение 3-х дней.
- Обращаем Ваше внимание:
- - на данный момент у нас нет доставки и отправки по Екатеринбургу и России
- - только самовывоз
Доступные способы оплаты: наличные, банковские карты.
Вместе с заказом выдается кассовый и товарный чек.
Обращаем Ваше внимание:
- по расчетному счету с организациями не работаем.
Если в срок гарантийного обслуживания приобретенный в магазине товар выходит из строя, Вы получаете возможность бесплатного устранения неполадок, замены товара на аналогичный или возврата денежных средств.
Обращаем Ваше внимание, гарантийное обслуживание не распространяется на:
- Расходные элементы и материалы: аккумуляторы, батареи и т.д.
- Товары, подвергавшиеся ремонту лицами, не имеющими соответствующей квалификации.
- Товары со вскрытыми гарантийными пломбами на корпусе.
- Товары, поврежденные в результате неправильной эксплуатации или эксплуатировавшиеся не по назначению.

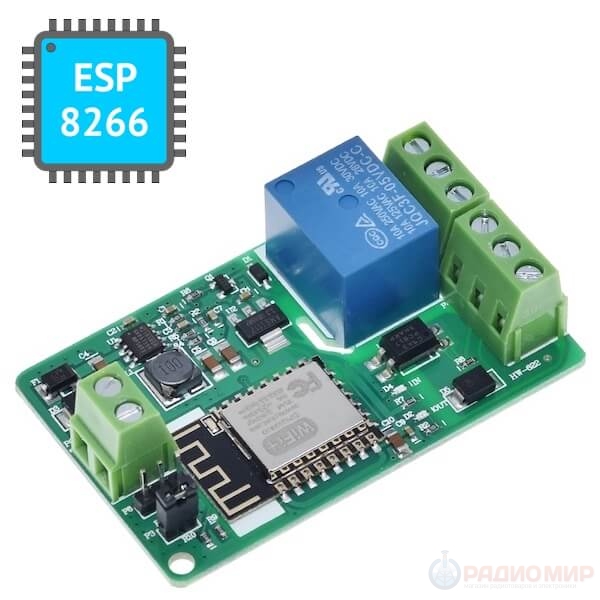

Wi-Fi реле на базе ESP-12F (ESP8266) — это умный модуль с возможностью беспроводного управления электроприборами через Wi-Fi. Он совмещает в себе контроллер и электромеханическое реле на 10А. Реле имеет нормально открытый и нормально закрытый контакт.
Встроенный микроконтроллер ESP8266 может быть прошит пользовательской прошивкой (например, ESPHome, Tasmota или собственный скетч на Arduino IDE). Модуль не требует подключения к плате Arduino — он работает полностью автономно.
ESP-12F Relay Module применяется в проектах по управлению освещением, вентиляцией, насосами, электрозамками и другими бытовыми или промышленными устройствами.
Характеристики:
► Контроллер: ESP8266 (ESP-12F)
► Работа без Arduino: Да, автономный модуль
► Напряжение питания: DC 7–30 В
► Реле: 1 канал, 10A 250VAC / 10A 30VDC
► Сеть: Wi-Fi 2.4 ГГц (IEEE 802.11 b/g/n)
► Плата: 4 слоя, повышенная стабильность
► Защита: TVS (импульсная защита по питанию) срабатывает при превышении 33V.
► Размеры платы: 65 × 40 мм
Это важно.

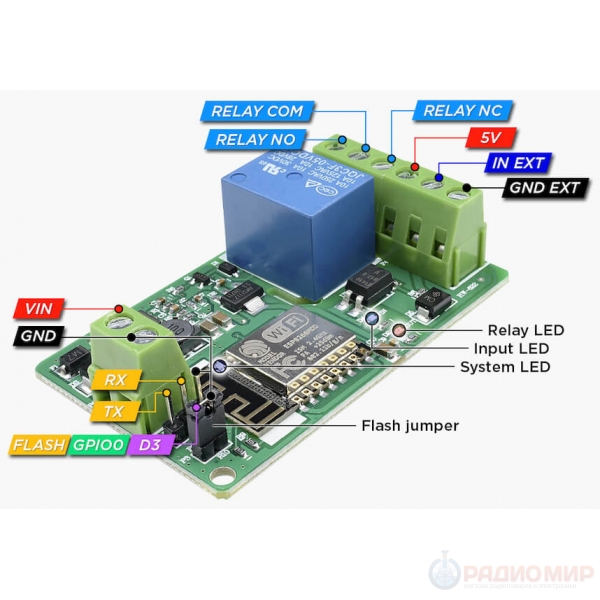

На модуле есть три светодиода-индикатора: D1 — показывает состояние входа (IN); D2 — показывает состояние реле (включено/выключено); D4 — системный индикатор питания/работы. Для перепрошивки модуля предусмотрены отдельные контакты: D3, GND, TX и RX.
Вопрос-Ответ:
Нужно ли подключать плату Arduino для работы модуля?
Нет, модуль работает самостоятельно. Внутри установлен ESP8266, который можно прошить и использовать как полноценный контроллер.
Чем он отличается от обычного Wi-Fi реле?
Этот модуль — не просто исполнительное устройство, а «умный» контроллер. Его можно перепрошить и адаптировать под свои задачи.
Можно ли использовать контакт D3 на модуле?
Да, контакт D3 можно использовать как дополнительный вход или выход — например, для ШИМ-сигнала или подключения датчика температуры. Хотя он изначально предназначен для прошивки и не удобно выведен, он полностью рабочий. В отличие от D1, D3 не подключён через оптопару и сохраняет всю функциональность.
Можно ли использовать для умного дома?
Да, это отличное решение для проектов с Home Assistant, ESPHome, Tasmota или MQTT. Модуль легко интегрируется в существующую систему.
Можно ли подавать питание выше 12 В на модуль?
Официально модуль поддерживает питание от 7 до 30 В. Однако мы не рекомендуем подавать более 12 В, так как это может привести к перегреву и выходу из строя, особенно без радиатора.
Что если мне нужен Wi-Fi модуль попроще?
Для простых задач отлично подходит модуль ESP-01S — у него есть два цифровых вывода и один последовательный порт UART для связи с компьютером или другими устройствами. Посмотреть.
| Основные характеристики | |
| Особенности модуля | Плата расширения,Связь |
