Набор для сборки и пайки "Выключатель Реагирующий на Хлопок"
Код товара: PSK-1
Наличные / карта
По расчетному счету
QR-код
Вы можете оплатить товар наличными или банковской картой непосредственно в нашем магазине при самовывозе.
Для юридических лиц и ИП. Вы получаете счет, оплачиваете через банк, после оплаты заказ передается в сборку.
Вы оплачиваете заказ с помощью QR-кода, который мы отправим после оформления.

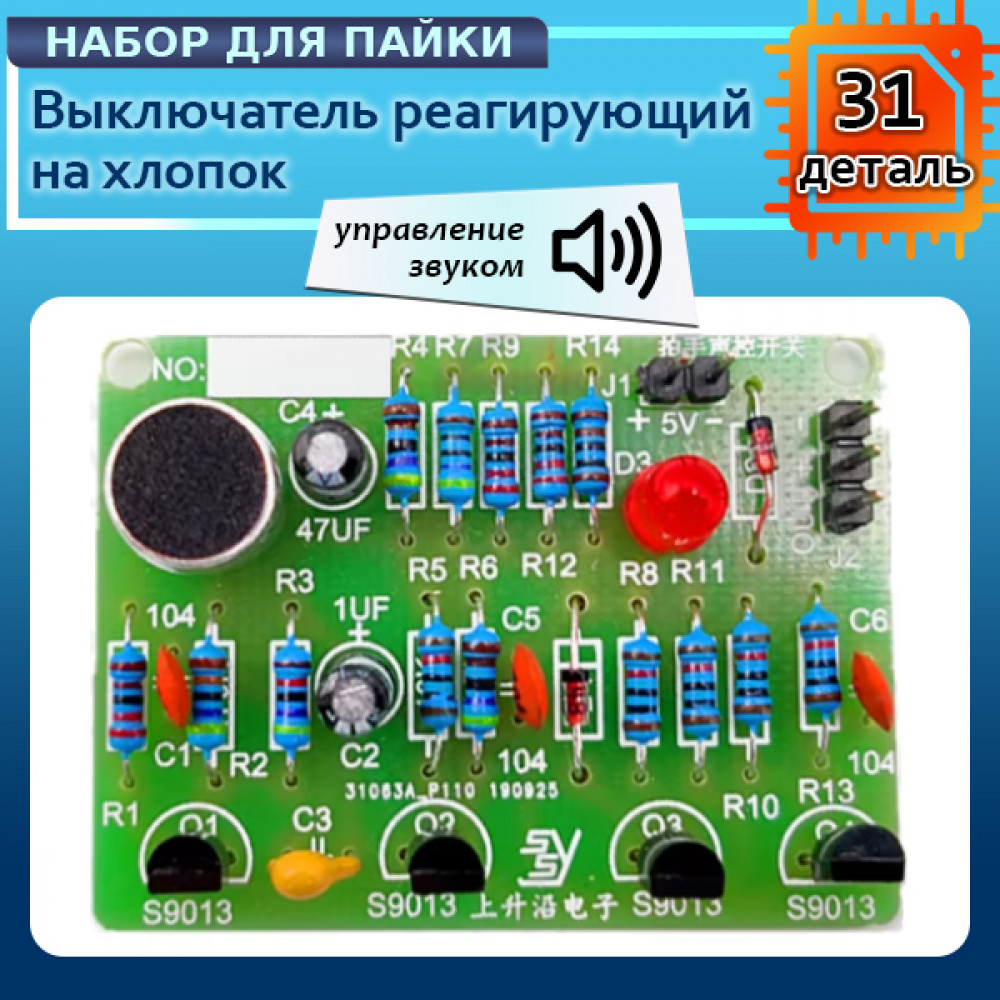

Набор для самостоятельной пайки акустического выключателя (управление хлопком).
Описание:
Функция набора заключается в распознавании звуков (например, хлопков, криков и т. д.). При получении звукового сигнала загорается светодиод. Если сигнал поступает снова, светодиод гаснет. Затем, при повторном получении звука, светодиод снова загорается, и так далее.
Плата имеет выходной порт сигнала высокого и низкого уровня, который можно подключить к релейному модулю для управления, например, включением и выключением бытовых приборов.

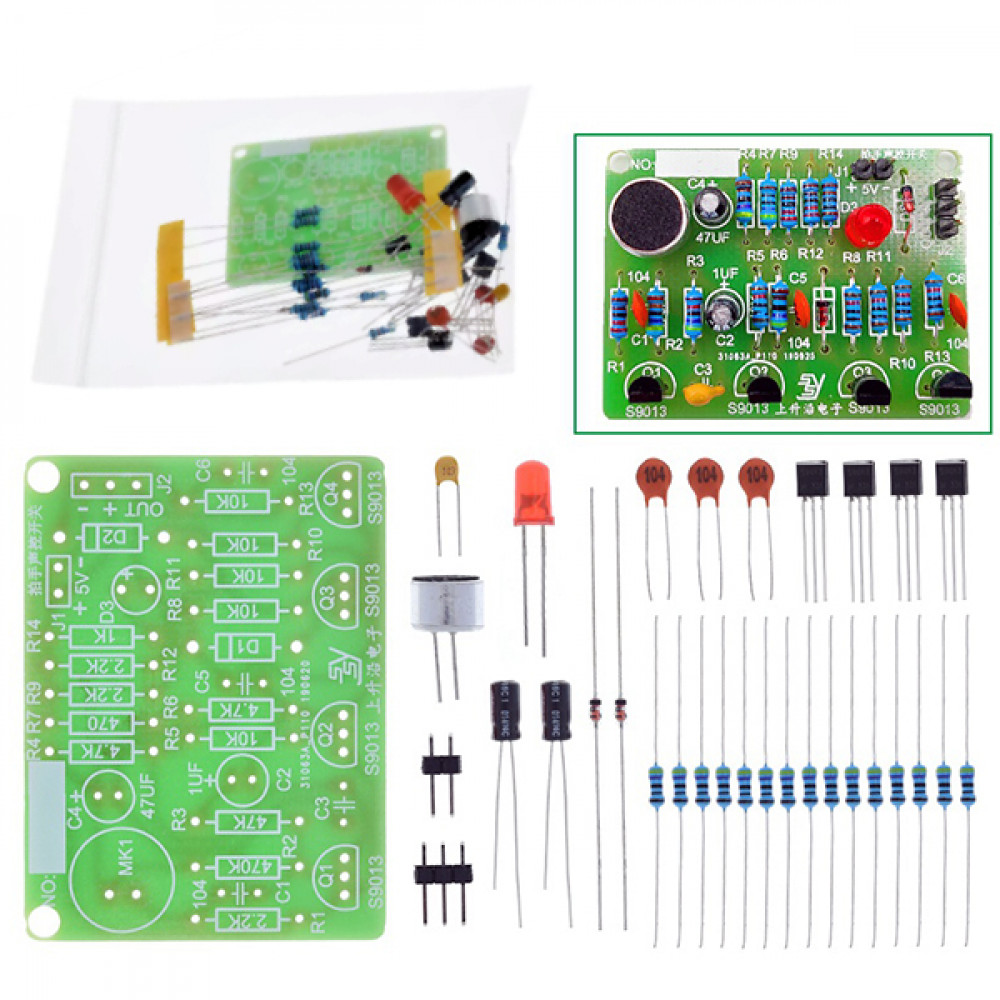

В наборе есть все необходимые компоненты, потребуется только паяльник, припой, флюс и источник питания.
Таблица компонентов:

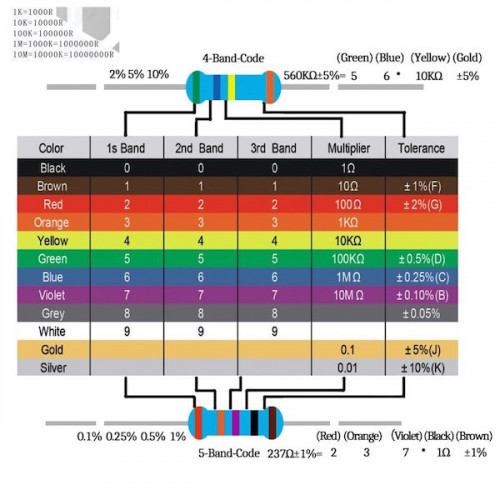

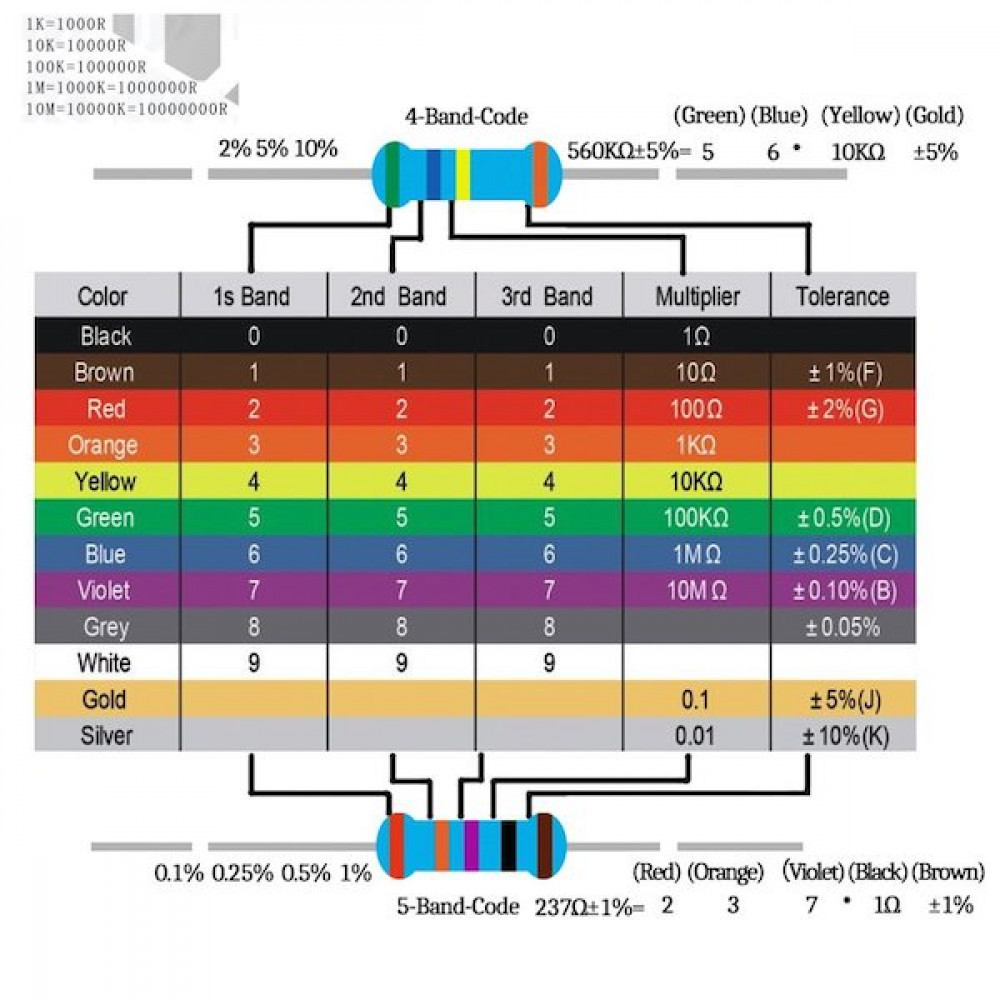

Наименование | Обозначение на плате | Тип корпуса | Количество |
Конденсатор 104 | C1, C5, C6 | CAP | 3 |
Конденсатор 1UF | C2 | CAP5 | 1 |
Конденсатор 103 | C3 | CAP | 1 |
Конденсатор 47UF | C4 | CAP5 | 1 |
Диод 4148 | D1, D2 | DIODE0.4 | 2 |
Светодиод | D3 | LED5 | 1 |
CON2/2P разъем | J1 | SIP-2 | 1 |
CON3/2P разъем | J2 | SIP-3 | 1 |
Микрофон | MK1 | MIC | 1 |
Триод S9013 | Q1, Q2, Q3, Q4 | PNP-DIP | 4 |
Резистор 2.2K | R1, R9, R12 | AXIAL0.4 | 3 |
Резистор 470K | R2 | AXIAL0.4 | 1 |
Резистор 47K | R3 | AXIAL0.4 | 1 |
Резистор 4.7K | R4, R6 | AXIAL0.4 | 2 |
Резистор 10K | R5, R8, R10, R11, R13 | AXIAL0.4 | 5 |
Резистор 470 | R7 | AXIAL0.4 | 1 |
Резистор 1K | R14 | AXIAL0.4 | 1 |
Печатная плата | PCB | SSY-M04 | 1 |
Принцип работы:

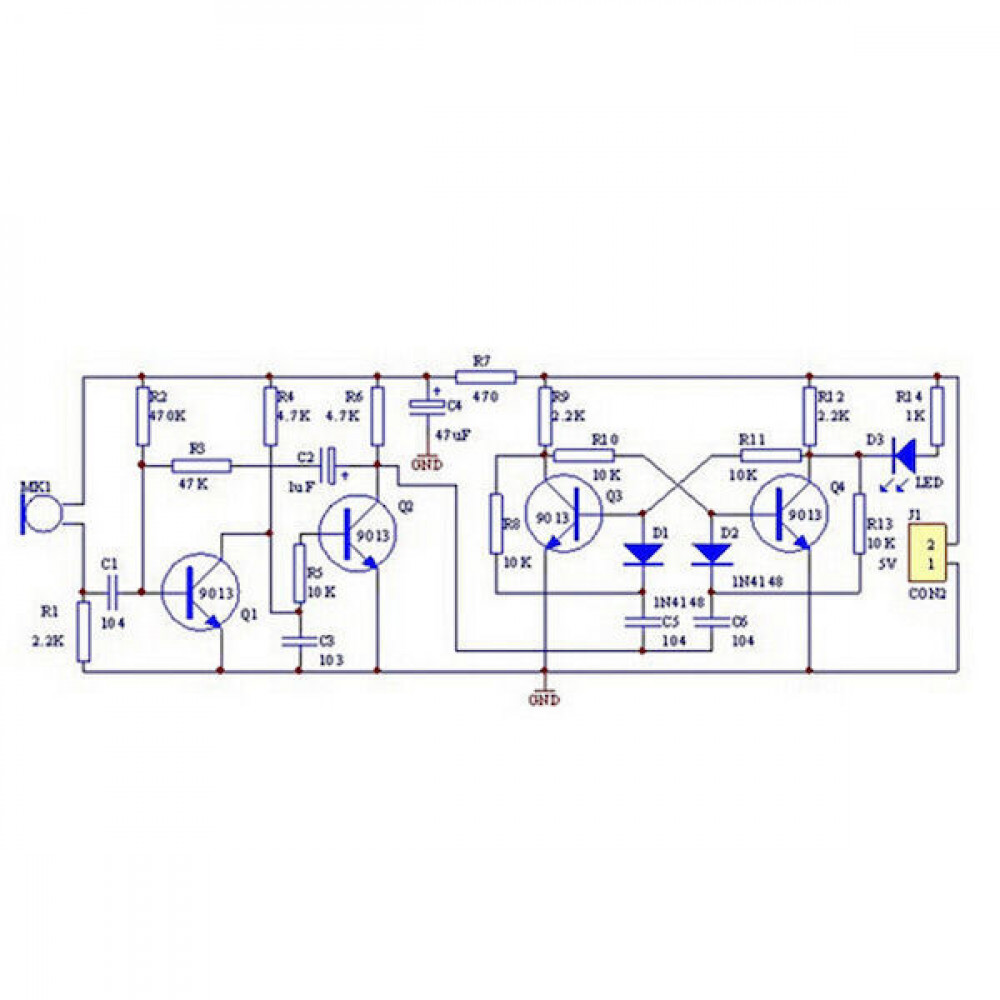

Основные компоненты схемы - усилитель звукового сигнала и триггер на бистабильных элементах. Транзисторы Q1 и Q2 образуют вторичный аудиоусилитель. Аудиосигнал, принимаемый микрофоном (MIC), передается на базу Q1 через конденсатор C1. После усиления сигнал с коллектора Q1 подается непосредственно на базу Q2. На коллекторе Q2 формируется отрицательный прямоугольный сигнал, который используется для запуска бистабильной схемы. Элементы R1 и C1 ограничивают частотный отклик схемы до высокой чувствительности в диапазоне около 3 кГц. При подаче питания бистабильная схема находится в состоянии, при котором транзистор Q4 закрыт, а Q3 насыщен, поэтому светодиод LED1 не светится. Когда микрофон получает управляющий сигнал, он выдает после двухступенчатого усиления отрицательный прямоугольный сигнал. После дифференциальной обработки отрицательный импульс проходит через базу D1 и Q3, что заставляет схему быстро переключиться и зажечь светодиод.При повторном получении управляющего сигнала схема снова переключается, и светодиод гаснет. Если схема светодиода подключена к другим цепям, голосовое управление другими устройствами также можно реализовать через J2.
Параметры:
- Рабочее напряжение: DC 3~5V

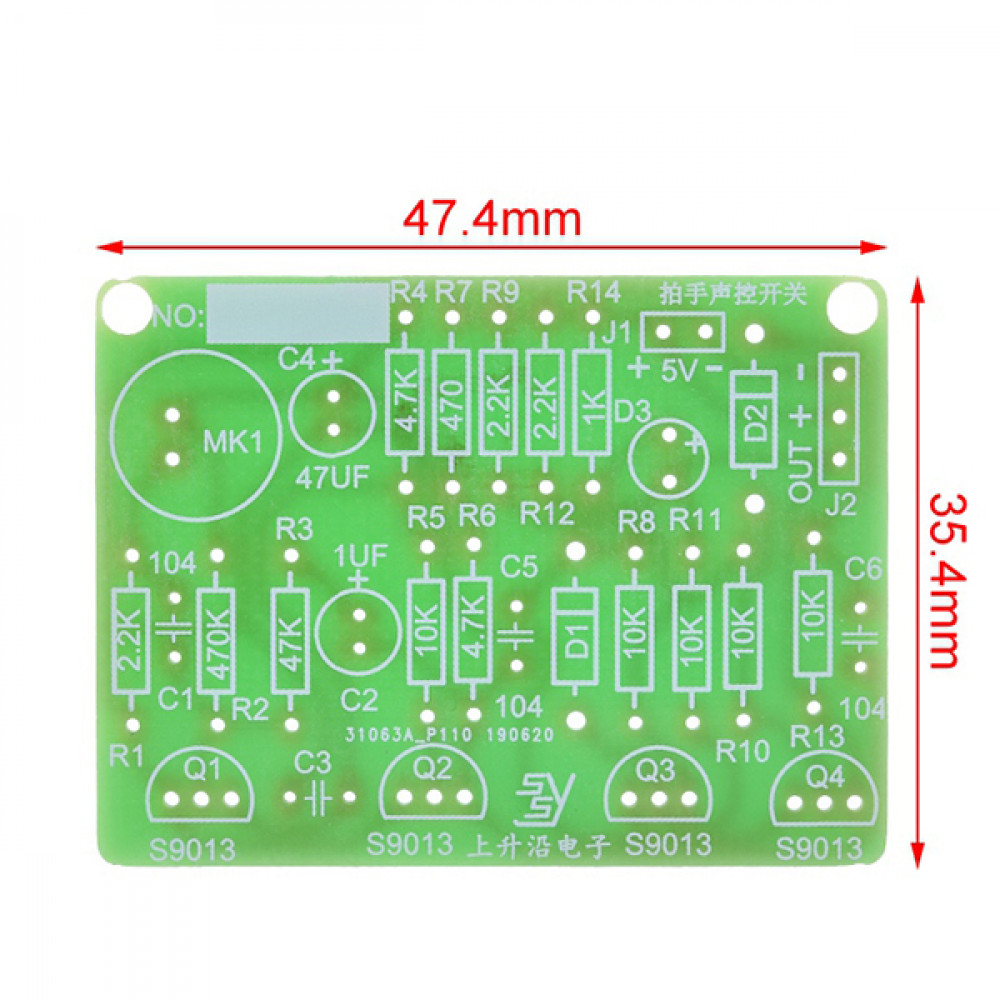

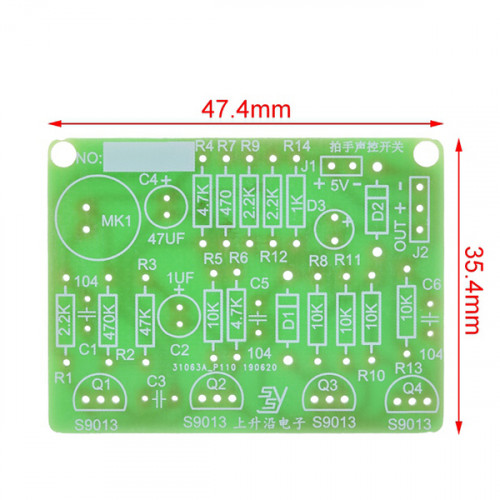

- Размеры платы: 35×47 мм
