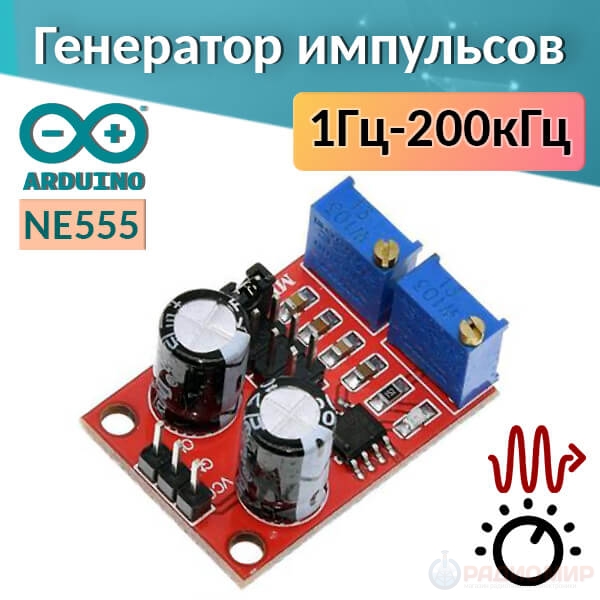

Модуль генератора импульсов NE555 (1 Гц–200 кГц, 4 диапазона)

Модуль генератора импульсов на базе микросхемы NE555 предназначен для формирования прямоугольных импульсов с возможностью переключения диапазонов частот. Используется в проектах на Arduino, при разработке и тестировании электронных устройств, а также в качестве задающего генератора.

Особенности модуля:

Регулировка частоты генератора выполняется переменным резистором R1 в выбранном диапазоне.

Подстройка коэффициента скважности осуществляется отдельным резистором R2.

Уровень выходного сигнала напрямую зависит от напряжения питания и может находиться в пределах 4,2 – 11,4 В.

Питание модуля возможно как от Arduino, так и от внешнего источника постоянного напряжения.

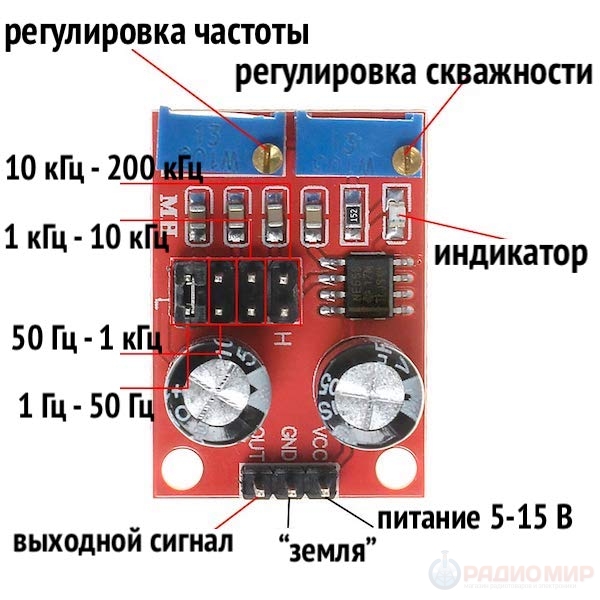

Регулировка частотного диапазона осуществляется с помощью перемычек:

• 1 Гц – 50 Гц
• 50 Гц – 1 кГц
• 1 кГц – 10 кГц
• 10 кГц – 200 кГц

На плате предусмотрена LED-индикация, отображающая работу выхода. При низких частотах светодиод мигает, при высоких — почти постоянно светится.

Характеристики:

• Основная микросхема: NE555
• Выходной сигнал: прямоугольные импульсы
• Диапазон частот: 1 Гц...200 кГц (4 диапазона)
• Регулировка скважности: 50 – 100%
• Напряжение питания: 5–15 В (DC)
• Выходной ток:
  • ~15 мА при 5 В
  • ~35 мА при 12 В
• Потребляемый ток: ≥ 100 мА
• Амплитуда выходного сигнала: 4,2 Vpp – 11,4 Vpp (в зависимости от питания)

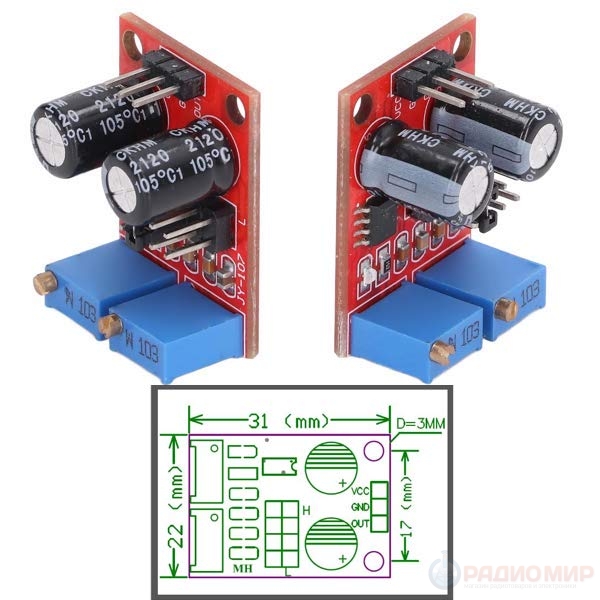

• Размеры: 31 × 22 мм

Подключение:

• GND — общий провод;
• OUT — выходной сигнал;
• VCC — питание 5–15 В.

FAQ:

Можно ли менять диапазон частот на ходу?
Нет. При изменении диапазона питания модуль нужно отключать, чтобы избежать сбоев и повреждений.

Какая нагрузка допустима?
Максимальный выходной ток — до 35 мА. Для более мощной нагрузки требуется внешний усилитель.

Регулируется ли скважность?
Да, но она изменяется вместе с частотой — независимо регулировать их нельзя.
