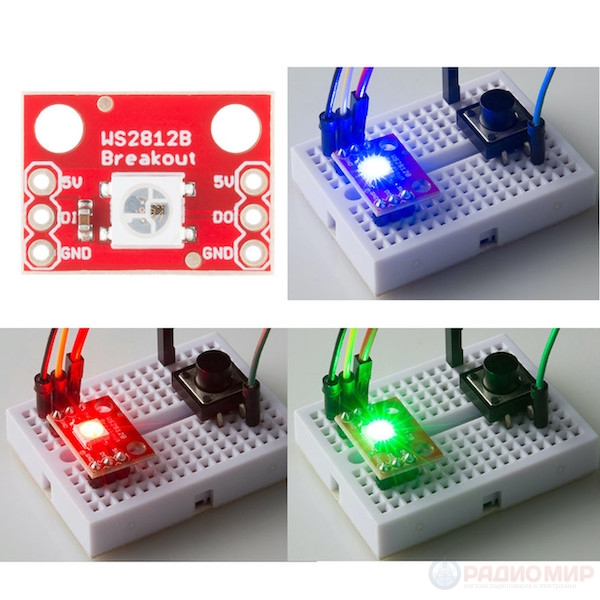

WS2812 RGB LED Breakout — это мини-плата с встроенным адресным светодиодом WS2812B (RGB + драйвер внутри кристалла). Все выводы разведены на штыревые контакты с шагом 0,1", поэтому модуль легко ставится на макетку или соединяется в цепочки для создания адресных лент и мини-дисплеев. Управление идёт по одному сигнальному проводу, питание — 5 В.
Особенности модуля:
- После последовательного соединения каждый светодиод управляется независимо (цвет и яркость по каждому пикселю).
- Встроенный чип-драйвер: можно соединять много модулей в одну линию.
- Используется кристалл серии WS2812/WS2812B (форм-фактор 5050 RGB).
- Сколько бы светодиодов ни было, нужен один сигнальный провод + два провода питания.
- Поддержка высокой яркости и полного RGB-спектра (24-битный цвет).
Описание и возможности:
Модуль подходит для Arduino, ESP8266/ESP32, Raspberry Pi, ATtiny и других контроллеров. Можно задавать любой цвет, анимации, мерцание, плавные переходы и эффекты. При каскадном подключении данные «проталкиваются» дальше — первый светодиод принимает команду, берёт свою часть и пересылает остальное следующему элементу.
Технические характеристики:
| Питание | 5 В (рекомендуется стабильный источник) |
| Управление | Один цифровой пин (протокол WS2812, ~800 кбит/с) |
| Яркость на канал | 256 уровней (8-бит на R/G/B), всего 16 777 216 цветов |
| Частота сканирования | ≥ 400 Гц (без мерцания для камеры/глаза в большинстве задач) |
| Макс. каскад | ≥ 1024 пикселя при ~30 к/с (зависит от контроллера/кода/питания) |
| Дальность по сигнальной линии | > 5 м без дополнительных схем (рекомендуется резистор на входе) |
| Угол обзора | ~120° |
| Габариты модуля | ~12.9 × 18.1 × 3 мм |
| Масса | ~1.3 г |

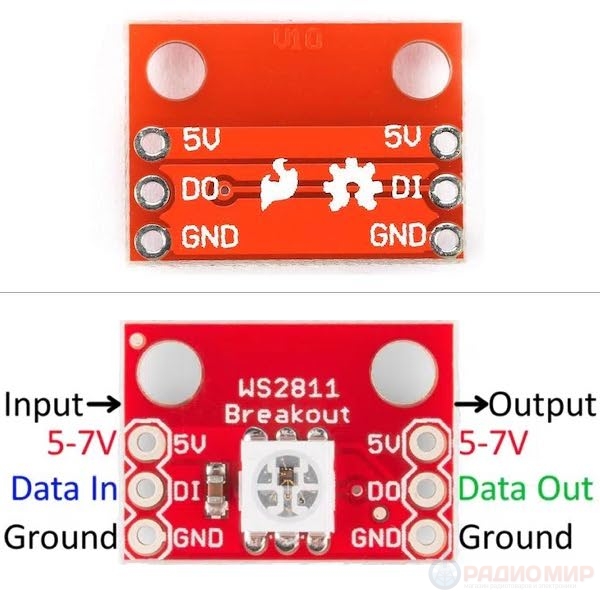

Распиновка:
| Пин | Название | Назначение |
|---|---|---|
| 1 | VCC | +5 В питание |
| 2 | GND | Земля |
| 3 | DI | Вход данных (от контроллера или от предыдущего модуля) |
| 4 | DO | Выход данных (к следующему модулю в цепочке) |
Подключение и каскад:
- Припаяйте гребёнку контактов (идёт в комплекте).
- Подайте питание: VCC → 5 В, GND → общая земля с контроллером.
- Сигнал управления: контроллер → резистор 200–500 Ом → DI первого модуля.
- Для цепочки: DO первого → DI второго → … (питание подавайте параллельно).
Рекомендации по питанию и сигналу:
- Используйте стабильный 5 В БП с запасом по току (ориентировочно до 60 мА на пиксель при белом на 100% яркости).
- Ставьте резистор 200–500 Ом в разрыв сигнальной линии (между пином контроллера и DI).
- Параллельно питанию модуля — электролит 470–1000 мкФ (снижает просадки).
FAQ
Можно ли соединять много модулей?
Да, модули каскадируются по «цепочке». Управление идёт по одному пину, питание — параллельно. При большом количестве пикселей обязательно подавайте питание в нескольких точках.
Зачем резистор в сигнальной линии?
Резистор 200–500 Ом уменьшает выбросы и отражения на фронтах сигнала и повышает надёжность, особенно при длинных проводах.
Нужен ли уровень-шифтер для 3.3 В контроллеров?
Часто WS2812B нормально принимает 3.3 В как логическую «1», но для гарантированной работы рекомендуем уровень-шифтер 3.3→5 В.
Есть ли у модуля сквозной выход данных?
Да, пин DO передаёт поток дальше — используйте его для соединения модулей в серию.
Какую библиотеку использовать с Arduino?
Популярные варианты — FastLED или Adafruit NeoPixel. Обе позволяют управлять цветом/яркостью и анимациями.
Почему цвета «уезжают» или мигают?
Обычно это питание (просадки) или помехи на линии данных. Увеличьте ёмкость по питанию, подавайте питание в нескольких точках, добавьте резистор в сигнальную линию и укоротите провод.
