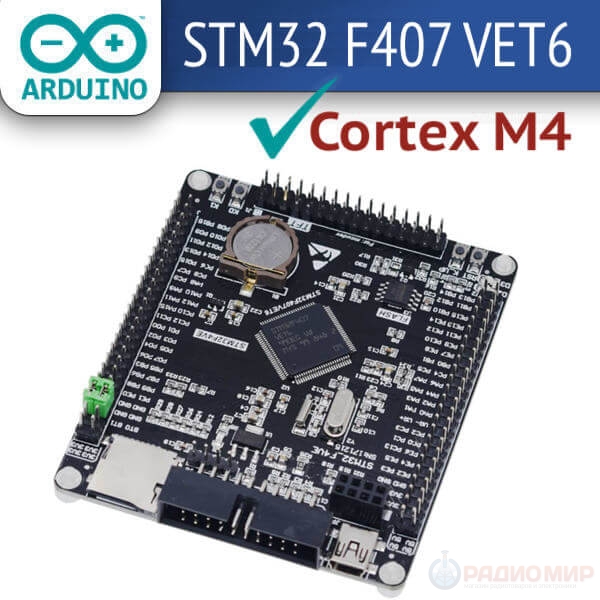

STM32F407VET6 — отладочная плата на Cortex-M4 с микроконтроллером STM32
Наличные / карта
По расчетному счету
QR-код
Вы можете оплатить товар наличными или банковской картой непосредственно в нашем магазине при самовывозе.
Для юридических лиц и ИП. Вы получаете счет, оплачиваете через банк, после оплаты заказ передается в сборку.
Вы оплачиваете заказ с помощью QR-кода, который мы отправим после оформления.
STM32F407VET6 — это высокопроизводительная плата разработки на базе 32-битного микроконтроллера STM32F4 серии с ядром Cortex-M4. Отлично подходит для сложных проектов, где нужна высокая вычислительная мощность и широкий набор интерфейсов.
Характеристики платы:

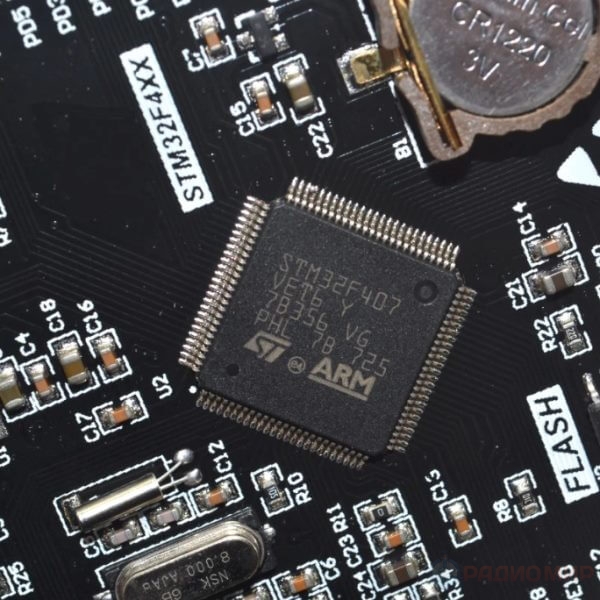

- Микроконтроллер STM32F407VET6 на базе ядра ARM Cortex-M4 с тактовой частотой до 168 МГц
- Постоянная память: 512 КБ Flash
- Оперативная память: 192 КБ SRAM
- DMA-контроллер с 16 независимыми каналами, поддержкой FIFO и пакетной передачи
- 3 аналогово-цифровых преобразователя (ADC) с разрешением 12 бит
- 2 цифровых аналоговых преобразователя (DAC) на 12 бит
- Таймеры: 12 универсальных 16-битных, включая 2 таймера для управления двигателями (PWM)

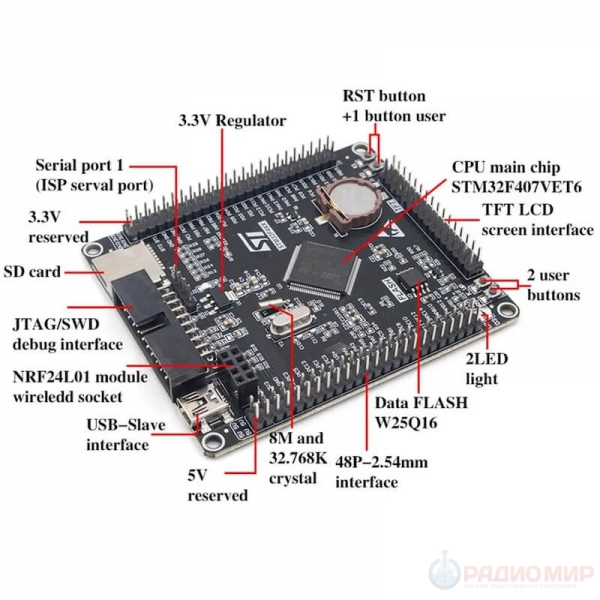

- Интерфейсы: 3 SPI, 4 USART, 2 UART, 2 I2S, 3 I2C, 2 USB 2.0 (включая OTG), SDIO, 2 CAN, FSMC для работы с внешней памятью и дисплеями, Ethernet 10/100 Мбит/с, интерфейс камеры (DVP 8–14 бит)
- Разъём для подключения TFT LCD дисплея — 32 pin (через FSMC)
- Разъём под модуль nRF24L01 (8 pin)
- Слот для SD-карты
- Модуль RTC (часы реального времени) с поддержкой работы при низком питании
- Отсек под батарейку типа CR1220 для питания RTC

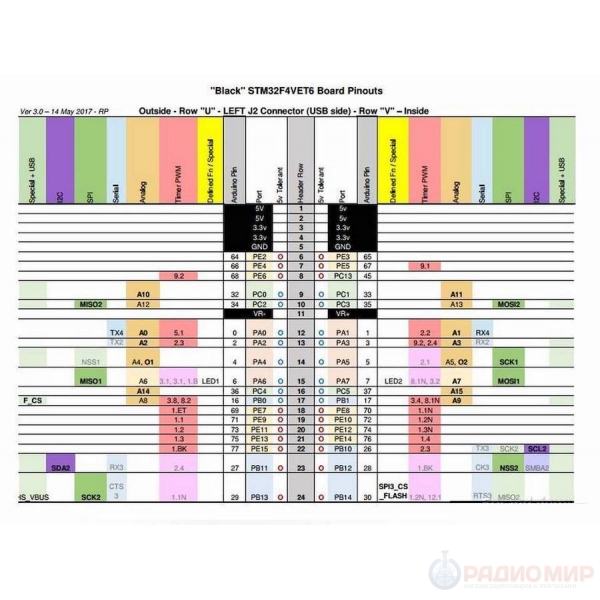

- 96 GPIO выводов с шагом 2.54 мм — для подключения внешних компонентов
- Отладка и программирование: 20-контактный JTAG/SWD интерфейс
- Встроенный DC-DC преобразователь с входом 5В и выходом 3.3В

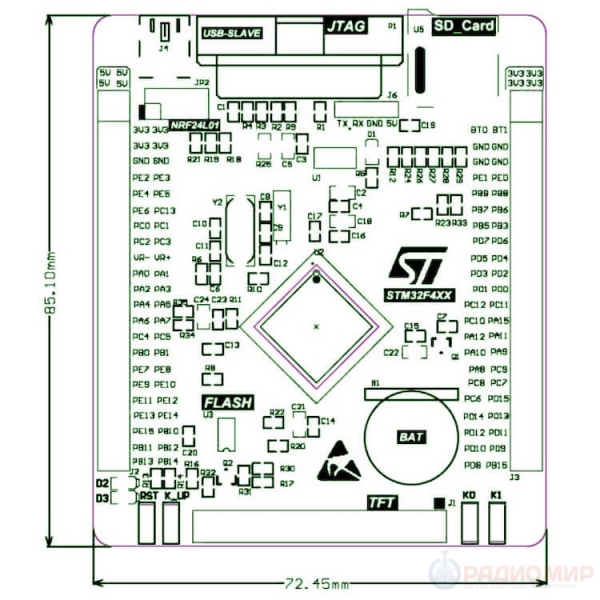

- Размер платы: 72 × 85 мм
Преимущества:
• Очень высокая производительность для проектов DSP и управления
• Большой объем памяти для сложных приложений
• Поддержка множества периферийных интерфейсов
• Совместимость с популярными IDE: STM32CubeIDE, Keil, IAR, Arduino (через STM32duino)
• Хорошо подходит для роботов, аудио- и видеообработки, промышленных задач

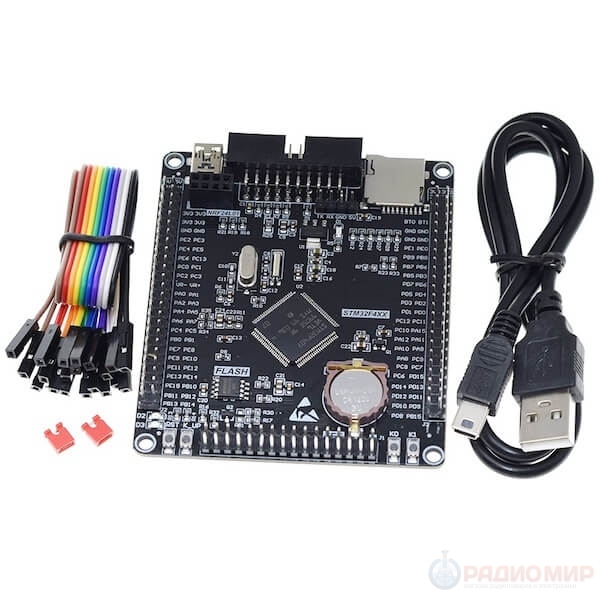

Комплектация: плата STM32F407VET6, 10 Dupont проводов, mini-USB кабель
Важно знать:
• Питание и логика 3.3 В — будьте внимательны при подключении периферии
• Для программирования и отладки нужен программатор ST-Link или совместимый
• Поддерживается программирование через USB (если установлен загрузчик)
FAQ — Часто задаваемые вопросы
Вопрос: Как подключить плату к компьютеру?
Ответ: Питание и связь через USB или внешнее питание. Для программирования используется интерфейс SWD с программатором ST-Link.
Вопрос: Какие среды разработки поддерживаются?
Ответ: STM32CubeIDE, Keil, IAR, PlatformIO, Arduino (через STM32duino).
| Основные характеристики | |
| Особенности модуля | STM отладочная плата |
