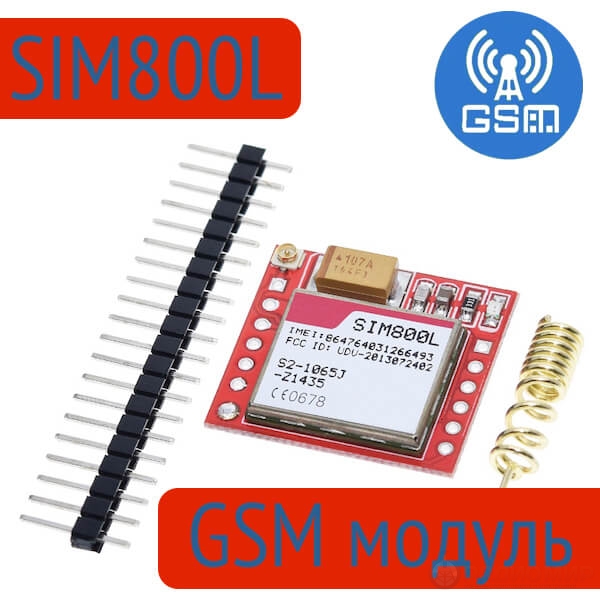

GSM GPRS модуль 850/900/1800/1900 МГц на SIM800L
Комфортные цены
Внимательный сервис
Самовывоз
SIM800L — компактный модуль сотовой связи для проектов IoT, который поддерживает голосовые вызовы, SMS и передачу данных по GSM/GPRS. Подходит для Arduino, ESP8266/ESP32, STM32, Raspberry Pi (через USB-UART адаптер). Низкое энергопотребление, небольшие габариты и простое подключение делают его отличным выбором для трекеров, умного дома и удалённого мониторинга.
Преимущества:
- Поддержка: 850 / 900 / 1800 / 1900 МГц.
- Голосовые вызовы, SMS, GPRS (AT-команды по UART).
- Разъём антенны IPX/U.FL, выносная антенна для уверенного приёма.
Технические характеристики:
- Чип / Приемопередатчик: ARM MT6261 / RF7198.
- Питание (номинал): 3.7–4.2 В, рекомендовано 4.0 В
- Пиковый ток передачи: до 500 мА
- Интерфейс: UART (логические уровни до 2.8 В), управление AT-командами
- Слот SIM-карты: microSIM (поддержка симкарт с питанием 3В и 1.8 В)
- Диапазоны частот: 850 / 900 / 1800 / 1900 МГц
- Мощность передачи DCS1800, PCS1900: 1 Вт
- Мощность передачи GSM850, EGSM900: 2 Вт
- Максимальное напряжение высокого уровня интерфейса UART: 2.8 В
- Отправка и получение GPRS данных: (TCP/IP, HTTP, и т.д.), макс скорость передачи: 85.6 Кбод
- Подключение динамика (8Ом) и микрофона (электретный)
- Рабочая температура: −30…+75 °C

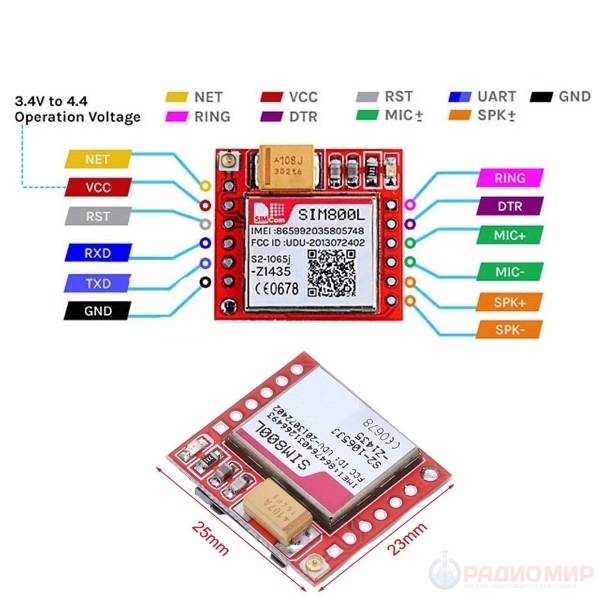

Распиновка SIM800L
| Пин | Название | Назначение |
|---|---|---|
| 1 | NET | Подключение GSM антенны |
| 2 | VCC | Питание модуля 4В |
| 3 | RST | Внешний сброс модуля |
| 4 | RXD | Приём данных по UART (соединяется с TX микроконтроллера) |
| 5 | TXD | Передача данных по UART (соединяется с RX микроконтроллера) |
| 6 | GND | Общий провод (земля) |
| 7 | RING | Индикатор входящего вызова |
| 8 | DTR | Вывод модуля из спящего режима |
| 9 | MICP | Микрофон (положительный вход) |
| 10 | MICN | Микрофон (отрицательный вход) |
| 11 | SPKP | Динамик (положительный вывод) |
| 12 | SPKN | Динамик (отрицательный вывод) |
Быстрый старт (подключение по UART)
- Подключите питание 4.0 В с запасом по току до 2 А. Используйте понижающий DC-DC.
- Подайте GND общей земли и подключите антенну к разъёму IPX.
- Соедините UART:
- TXD SIM800L → RX USB-UART
- RXD SIM800L → TX USB-UART
- Вставьте microSIM с отключённым PIN-кодом (или введите PIN через AT-команды).
- Откройте терминал (1200–115200 бод) и отправьте
AT→ получитеOK. - Проверьте сеть:
AT+CSQ(уровень сигнала),AT+CREG?(регистрация), включите GPRS при необходимости:AT+SAPBR/AT+CGATT.
FAQ
Какое питание нужно модулю SIM800L?
Рекомендуется 4.0 В с высокой отдачей тока (пики до 2 А). Источник 5 В напрямую не подключайте — применяйте DC-DC до 4 В.
Как можно управлять модулем?
Управление осуществляется через стандартный UART-интерфейс. Вы можете:
- подключить модуль к компьютеру через USB–UART адаптер и работать с AT-командами;
- использовать микроконтроллер (например, Arduino, ESP32, STM32) для интеграции в проект;
- подключить к Raspberry Pi или аналогичным одноплатным ПК для IoT приложений.
SIM-карта любой оператора подойдёт?
Поддерживаются сети GSM в диапазонах 850/900/1800/1900 МГц. Убедитесь, что ваш оператор поддерживает 2G в регионе.
Как отправить SMS/выполнить звонок?
Через AT-команды по UART. Примеры:
AT+CMGF=1 (текстовый режим), AT+CMGS="номер" — SMS; ATDномер; — вызов, ATH — сброс. Можно ли подключать напрямую к Arduino UNO (5 В)?
Питание — только 4 В. По UART линию RX SIM800L защитите делителем/уровневым преобразователем. TX SIM800L (≈2.8 В) UNO читает как «1».
Нужно ли использовать преобразователь логических уровней?
Да, обязательно. SIM800L работает с логикой 2.8 В. Превышение этого уровня может повредить модуль! Так как стандартные USB–UART адаптеры выдают 3.3 В или 5 В, необходимо:
- Использовать резисторный делитель для снижения напряжения на вход RX модуля.
- Или применить специализированный модуль преобразователя уровней с питанием от 2.8 В.
Что означает мигание светодиода на плате?
Светодиод показывает состояние соединения с оператором:
- Быстро мигает — модуль ищет сеть или потеряна связь с оператором
- Мигает медленно — сеть найдена, соединение установлено.
