Основы RF-разъёмов
Что такое ВЧ-разъём?
ВЧ-разъём (RF-разъём) — это электрический разъём, предназначенный для передачи радиочастотных сигналов по коаксиальному кабелю. Он используется для подключения антенн, радиомодулей, измерительных приборов, Wi-Fi устройств и телекоммуникационного оборудования.
Почему RF-разъёмы так важны?
На высоких частотах даже небольшие дефекты соединения могут вызвать отражение сигнала, потери мощности и ухудшение качества связи. Поэтому качество разъёма и правильный монтаж критически важны для стабильной работы системы.
Типы RF-разъёмов

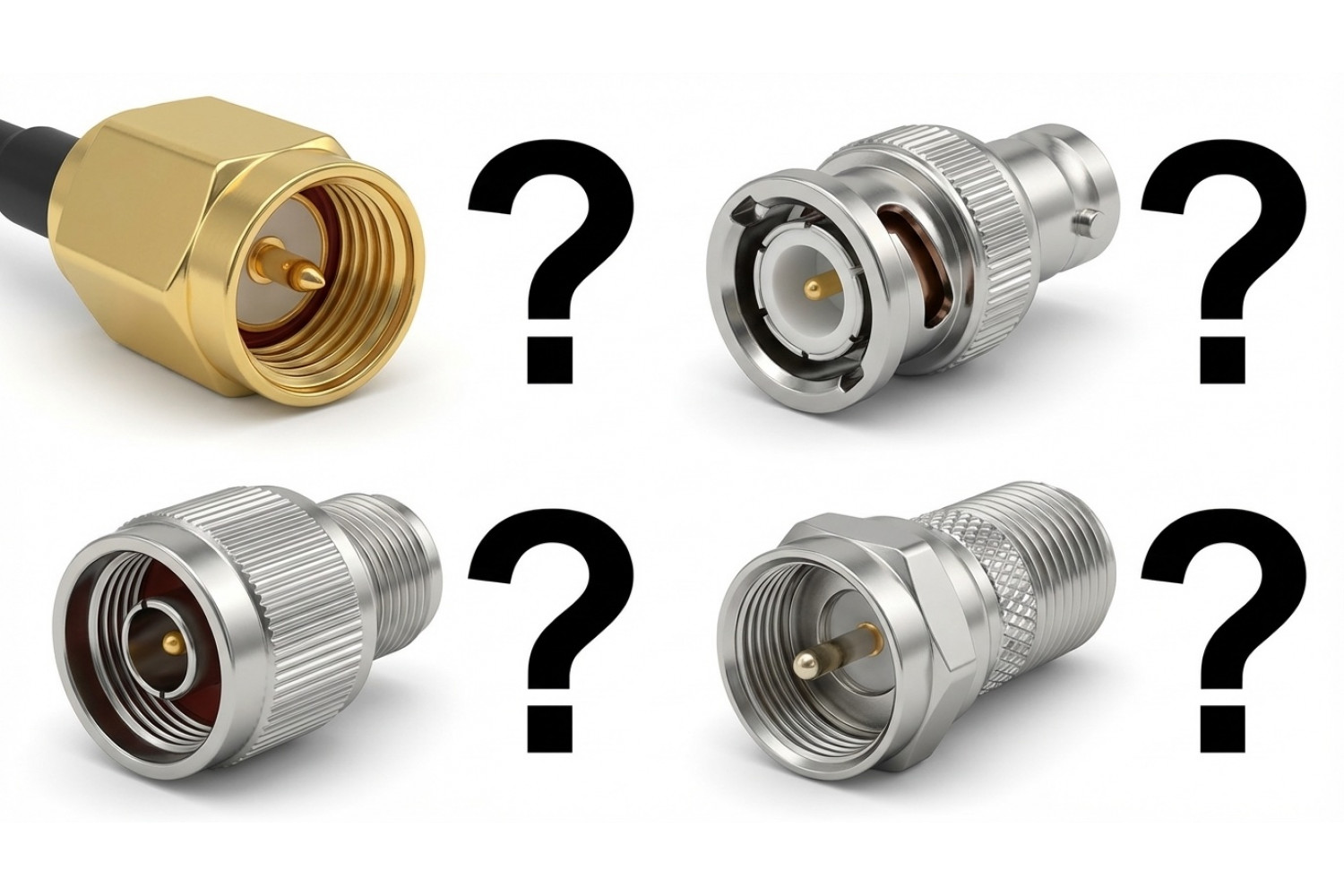

Чем отличаются SMA, BNC и N-type?
- SMA — компактный резьбовой разъём для высоких частот, часто используется в Wi-Fi и GPS оборудовании.
- BNC — разъём с байонетным механизмом, удобен для быстрого подключения измерительных приборов.
- N-type — более крупный и надёжный разъём, применяемый в антеннах и радиосистемах.
Чем отличается SMA от RP-SMA?
RP-SMA (Reverse Polarity) имеет перевёрнутую конфигурацию центрального контакта. Такие разъёмы часто используются в Wi-Fi оборудовании и антеннах.
Можно ли соединять разные типы RF-разъёмов?
Да. Для этого используются RF-переходники (адаптеры), которые позволяют соединять кабели и устройства с разными типами разъёмов.
Сравнение популярных RF-разъёмов
| Разъём | Максимальная частота | Особенности |
|---|---|---|
| SMA | до 18 ГГц | компактный резьбовой разъём |
| BNC | до 4 ГГц | быстрое байонетное соединение |
| N-type | до 11 ГГц | прочный и герметичный |
⚡ Быстрые факты о RF-разъёмах
- SMA-разъёмы рассчитаны примерно на 500 циклов подключения.
- 50 Ом — стандартное волновое сопротивление для радиосвязи.
- 75 Ом чаще используется в телевизионных системах.
- N-type часто применяется для наружных антенн благодаря устойчивости к погодным условиям.
Кабели и потери сигнала
Влияет ли длина кабеля на качество сигнала?
Да. Чем длиннее коаксиальный кабель, тем больше потери сигнала. Рекомендуется использовать кабель минимальной необходимой длины и качественные RF-разъёмы.
Что такое низкопотерный RF-кабель?
Это коаксиальный кабель со сниженным затуханием сигнала. Он используется в антеннах, базовых станциях и радиочастотных системах для минимизации потерь.
Монтаж и подключение
Можно ли самостоятельно установить RF-разъём?
Некоторые разъёмы можно установить самостоятельно, однако для высокочастотных соединений важно соблюдать технологию монтажа. Неправильная установка может привести к ухудшению сигнала.
Что такое RF-пигтейл?
Пигтейл — это короткий коаксиальный кабель с установленными RF-разъёмами. Он используется для подключения радиомодулей, антенн, Wi-Fi устройств и телекоммуникационного оборудования.
Изготавливаете ли вы кабельные сборки?
Да. Мы изготавливаем кабельные сборки с различными типами ВЧ-разъёмов, а также RF-пигтейлы и переходники. Мы можем подобрать кабель и разъёмы под требуемую частоту и условия эксплуатации.
❗ Вопросы с подвохом
Правда ли, что плохой разъём может «убить» сигнал?
Да. Некачественный или неправильно установленный ВЧ-разъём может привести к значительным потерям сигнала, ухудшению согласования и появлению отражений. Иногда именно разъём становится самым слабым звеном всей радиосистемы.
Можно ли использовать дешёвые RF-разъёмы?
Можно, но это может привести к повышенным потерям сигнала, нестабильной работе оборудования и быстрому износу соединения. Для ответственных систем связи рекомендуется использовать качественные разъёмы проверенных производителей.
Почему в RF-разъёмах используется позолота?
Позолоченные контакты обеспечивают более стабильный электрический контакт, устойчивость к коррозии и меньшие потери сигнала на высоких частотах.
Можно ли использовать RF-разъёмы на улице?
Да, но для наружной установки необходимо использовать герметичные разъёмы или дополнительную защиту от влаги и коррозии.
Что происходит, если плохо закрутить SMA-разъём?
Неплотное соединение может привести к ухудшению контакта, повышенному уровню шума, нестабильному сигналу и дополнительным потерям мощности.
Можно ли многократно подключать и отключать RF-разъёмы?
Да, но у каждого типа разъёма есть ограниченный ресурс подключений. Например, разъёмы SMA обычно рассчитаны примерно на 500 циклов соединения.
Почему в RF-разъёмах так важна точность?
На высоких частотах даже доли миллиметра влияют на прохождение сигнала. Небольшие отклонения могут вызвать отражение сигнала, ухудшение КСВ и снижение эффективности всей системы.
