Мультичастотная GNSS антенна Орбита OT-GSM43

Мультичастотная GNSS антенна Орбита OT-GSM43 1990 р.

В наличии Код товара: OT-GSM43

1990 р.

Быстрый заказ

Нашли дешевле?

Перед покупкой. Важно.

Перед покупкой репитера, внешней LTE-антенны или 4G/5G-роутера важно определить:

насколько слабый сигнал у оператора;
на какой частоте (band) работает сеть именно у вас в месте предполагаемой установки.

Без этих замеров легко купить неподходящее оборудование: репитер не будет усиливать нужную частоту, а антенна окажется малоэффективной.

Почему band так важен

Мобильные операторы используют разные диапазоны частот.

Band	Частота	Особенности
B20	800 МГц	Лучше ловит внутри зданий и за городом
B3	1800 МГц	Самый распространённый LTE band
B1	2100 МГц	Часто используется в городах
B7	2600 МГц	Высокая скорость, но меньший радиус
B8	900 МГц	Лучше ловит внутри зданий и за городом

Если оператор работает у вас на B20, а репитер куплен только под B3 — усиления не будет.

Как измерить сигнал на iPhone

Открываем инженерное меню

На iPhone откройте приложение «Телефон» и наберите:

*3001#12345#*

Нажмите кнопку вызова. Откроется режим Field Test Mode.

Определяем band

iPhone иногда не показывает band напрямую, но его можно определить через параметр EARFCN.

После входа в режим Field Test Mode найдите:

EARFCN — для LTE;
NRARFCN — для 5G.

Далее сравните значение EARFCN с таблицей диапазонов.

Band	Частота	EARFCN
B1	2100 MHz	0–599
B3	1800 MHz	1200–1949
B7	2600 MHz	2750–3449
B8	900 MHz	3450–3799
B20	800 MHz	6150–6449

Пример: если iPhone показывает EARFCN 1650 — это LTE Band 3 (1800 MHz).

Определяем RSRP (уровень сигнала)

RSRP	Качество
−50…−75 dBm	Отличный
−75…−90 dBm	Хороший
−90…−105 dBm	Слабый
Ниже −105 dBm	Очень слабый

Если сигнал хуже −95 dBm — уже имеет смысл устанавливать внешнюю антенну.

Android: самый удобный вариант

Network Cell Info Lite

Одно из лучших приложений для анализа мобильной сети на Android.

показывает band;
уровень сигнала;
RSRP / RSRQ / SINR;
направление на базовую станцию;
изменение сигнала в реальном времени.

Главный плюс — band отображается сразу, без расчётов по EARFCN.

NetMonster

Ещё одно популярное приложение:

показывает band;
параметры сигнала;
данные базовой станции.

Где делать замеры

возле окна;
на балконе;
на крыше (месте установки антенны);
в разных комнатах.

Разница в замерах может достигать 20–30 dB.

Как понять, что покупать

Если интернет просто медленный

Внешняя антенна и LTE/5G-роутер.

Если связь постоянно пропадает

Нужен репитер с поддержкой нужного band или мультидиапазонный.

Предварительные замеры помогут правильно подобрать оборудование и избежать ненужных затрат.

Краткое описание

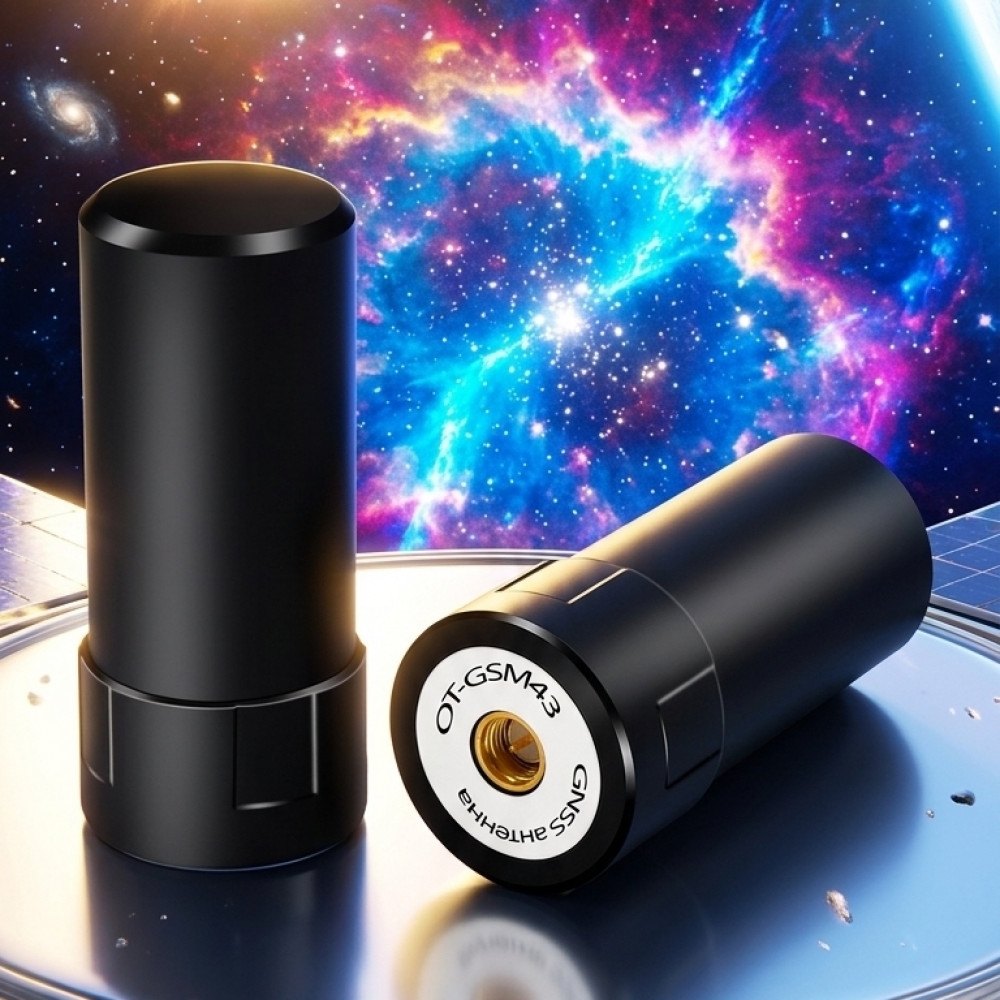

Орбита OT-GSM43 — профессиональная мультичастотная GNSS/ГНСС антенна для стабильного приема спутниковых навигационных сигналов. Поддерживает современные системы GPS, ГЛОНАСС, BeiDou и Galileo, обеспечивая высокую точность позиционирования для геодезии, мониторинга транспорта, телематики, IoT и навигационного оборудования.

Описание

Основные особенности

Поддержка GPS / ГЛОНАСС / BeiDou / Galileo
Мультичастотный GNSS приём
Поддержка диапазонов L1/L2/L5
Встроенный малошумящий усилитель LNA
Круговая поляризация RHCP
Широкий угол покрытия 360°

Поддерживаемые навигационные системы

GPS	L1 / L2 / L5 / L-band
ГЛОНАСС	G1 / G2 / G3
BeiDou	B1 / B2 / B3
Galileo	E1 / E5a / E5b / E6

Технические характеристики

Диапазон частот	1164–1278 МГц / 1525–1615 МГц
Пиковое усиление	≥2 dBi
Усиление LNA	35 ±2 dB
Поляризация	RHCP
КСВ	≤1.8
Сопротивление	50 Ом
Рабочее напряжение	3.3–12V
Рабочий ток	≤50 мА
Осевое соотношение	≤3 dB
Пульсации в полосе	±2 dB
Дифференциальная задержка	≤5 нс
Степень защиты	IP67
Габариты и вес упаковки	Длина: 6см, Ширина: 3см, Высота: 3см, Вес: 0.02кг
