4G LTE2600 антенна AX-2513PF MIMO 2x2, 2500-2700МГц

4G LTE2600 антенна AX-2513PF MIMO 2x2, 2500-2700МГц 1580 р.

В наличии Код товара: AX-2513PF MIMO 2x2

НПП Антэкс Производитель

1580 р.

Быстрый заказ

Нашли дешевле?

Перед покупкой. Важно.

Перед покупкой репитера, внешней LTE-антенны или 4G/5G-роутера важно определить:

насколько слабый сигнал у оператора;
на какой частоте (band) работает сеть именно у вас в месте предполагаемой установки.

Без этих замеров легко купить неподходящее оборудование: репитер не будет усиливать нужную частоту, а антенна окажется малоэффективной.

Почему band так важен

Мобильные операторы используют разные диапазоны частот.

Band	Частота	Особенности
B20	800 МГц	Лучше ловит внутри зданий и за городом
B3	1800 МГц	Самый распространённый LTE band
B1	2100 МГц	Часто используется в городах
B7	2600 МГц	Высокая скорость, но меньший радиус
B8	900 МГц	Лучше ловит внутри зданий и за городом

Если оператор работает у вас на B20, а репитер куплен только под B3 — усиления не будет.

Как измерить сигнал на iPhone

Открываем инженерное меню

На iPhone откройте приложение «Телефон» и наберите:

*3001#12345#*

Нажмите кнопку вызова. Откроется режим Field Test Mode.

Определяем band

iPhone иногда не показывает band напрямую, но его можно определить через параметр EARFCN.

После входа в режим Field Test Mode найдите:

EARFCN — для LTE;
NRARFCN — для 5G.

Далее сравните значение EARFCN с таблицей диапазонов.

Band	Частота	EARFCN
B1	2100 MHz	0–599
B3	1800 MHz	1200–1949
B7	2600 MHz	2750–3449
B8	900 MHz	3450–3799
B20	800 MHz	6150–6449

Пример: если iPhone показывает EARFCN 1650 — это LTE Band 3 (1800 MHz).

Определяем RSRP (уровень сигнала)

RSRP	Качество
−50…−75 dBm	Отличный
−75…−90 dBm	Хороший
−90…−105 dBm	Слабый
Ниже −105 dBm	Очень слабый

Если сигнал хуже −95 dBm — уже имеет смысл устанавливать внешнюю антенну.

Android: самый удобный вариант

Network Cell Info Lite

Одно из лучших приложений для анализа мобильной сети на Android.

показывает band;
уровень сигнала;
RSRP / RSRQ / SINR;
направление на базовую станцию;
изменение сигнала в реальном времени.

Главный плюс — band отображается сразу, без расчётов по EARFCN.

NetMonster

Ещё одно популярное приложение:

показывает band;
параметры сигнала;
данные базовой станции.

Где делать замеры

возле окна;
на балконе;
на крыше (месте установки антенны);
в разных комнатах.

Разница в замерах может достигать 20–30 dB.

Как понять, что покупать

Если интернет просто медленный

Внешняя антенна и LTE/5G-роутер.

Если связь постоянно пропадает

Нужен репитер с поддержкой нужного band или мультидиапазонный.

Предварительные замеры помогут правильно подобрать оборудование и избежать ненужных затрат.

Характеристики

Стандарт4G (LTE2600)	Диапазон частот, МГц2500-2700	Коэффициент усиления, дБдо 13
Поддержка технологии MIMOда	Ширина ДН в вертикальной плоскости, град.54	Ширина ДН в горизонтальной плоскости, град.28
ПоляризацияВертикальная+горизонтальная/X-pol	Тип разъемаF-female (F-гнездо)	АнтеннаУличная

Все характеристики

Краткое описание

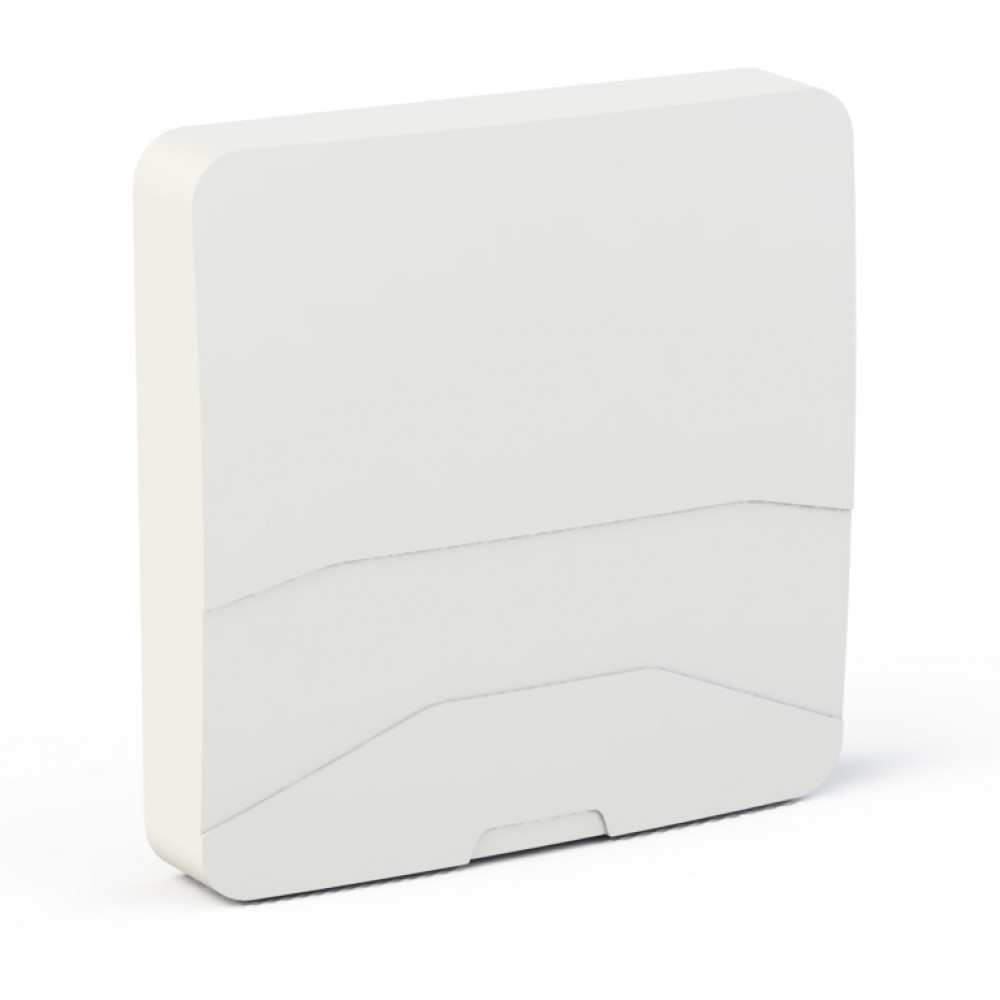

Панельная антенна AX-2513PF MIMO 2x2 предназначена для использования в комплекте абонентского оборудования беспроводных систем передачи данных стандарта LTE, WIMAX диапазона 2.6 ГГц.

AX-2513PF MIMO 2x2 рекомендуется к применению на незначительном удалении от базовой станции и в условиях города.

Достоинства антенны:

Наклон поляризации антенны +45/-45 градусов. Данное решение позволяет максимально эффективно использовать скоростные возможности современных 4G LTE модемов.
Активные излучатели антенны надежно защищены от осадков корпусом из ультрафиолетостойкого пластика.
Входы антенны короткозамкнуты по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе модема и делает необязательным применение грозоразрядника.

Наличие внутри антенны двух излучающих систем с ортогональной поляризацией позволяет работать в режиме MIMO 2x2 или реализовать технологию Diversity. Скорость передачи данных при использовании модемов LTE2600 (YOTA ONE, Huawei E392, Е3276, М100-4 и др) может достигать 150Мб/с.

Для антенны рекомендуется использовать кабель с волновым сопротивлением 75 Ом. Антенна снабжена разъемами серии F.

Описание

Панельная антенна AX-2513PF MIMO 2x2 предназначена для использования в комплекте абонентского оборудования беспроводных систем передачи данных стандарта LTE, WIMAX диапазона 2.6 ГГц.

AX-2513PF MIMO 2x2 рекомендуется к применению на незначительном удалении от базовой станции и в условиях города.

Достоинства антенны:

Наклон поляризации антенны +45/-45 градусов. Данное решение позволяет максимально эффективно использовать скоростные возможности современных 4G LTE модемов.
Активные излучатели антенны надежно защищены от осадков корпусом из ультрафиолетостойкого пластика.
Входы антенны короткозамкнуты по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе модема и делает необязательным применение грозоразрядника.

Наличие внутри антенны двух излучающих систем с ортогональной поляризацией позволяет работать в режиме MIMO 2x2 или реализовать технологию Diversity. Скорость передачи данных при использовании модемов LTE2600 (YOTA ONE, Huawei E392, Е3276, М100-4 и др) может достигать 150Мб/с.

Для антенны рекомендуется использовать кабель с волновым сопротивлением 75 Ом. Антенна снабжена разъемами серии F.

Технические характеристики 4G LTE2600 антенна AX-2513PF MIMO 2x2, 2500-2700МГц

Основные характеристики

Стандарт	4G (LTE2600)
Диапазон частот, МГц	2500-2700
Коэффициент усиления, дБ	до 13
Поддержка технологии MIMO	да
Ширина ДН в вертикальной плоскости, град.	54
Ширина ДН в горизонтальной плоскости, град.	28
Поляризация	Вертикальная+горизонтальная/X-pol
Тип разъема	F-female (F-гнездо)
Антенна	Уличная
Габаритные размеры, м	0,2х0,2х0,04
Диапазон рабочих температур, град.	от -45°C до +60°C
