| Типдатчик | Интерфейсы связианалоговый | Назначениедеформация / изгиб / нагрузка |
| СовместимостьArduino, ESP8266, ESP32, STM32 |

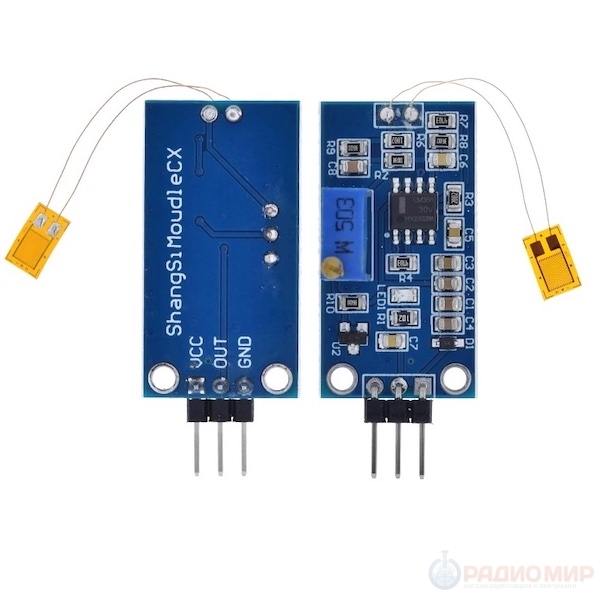

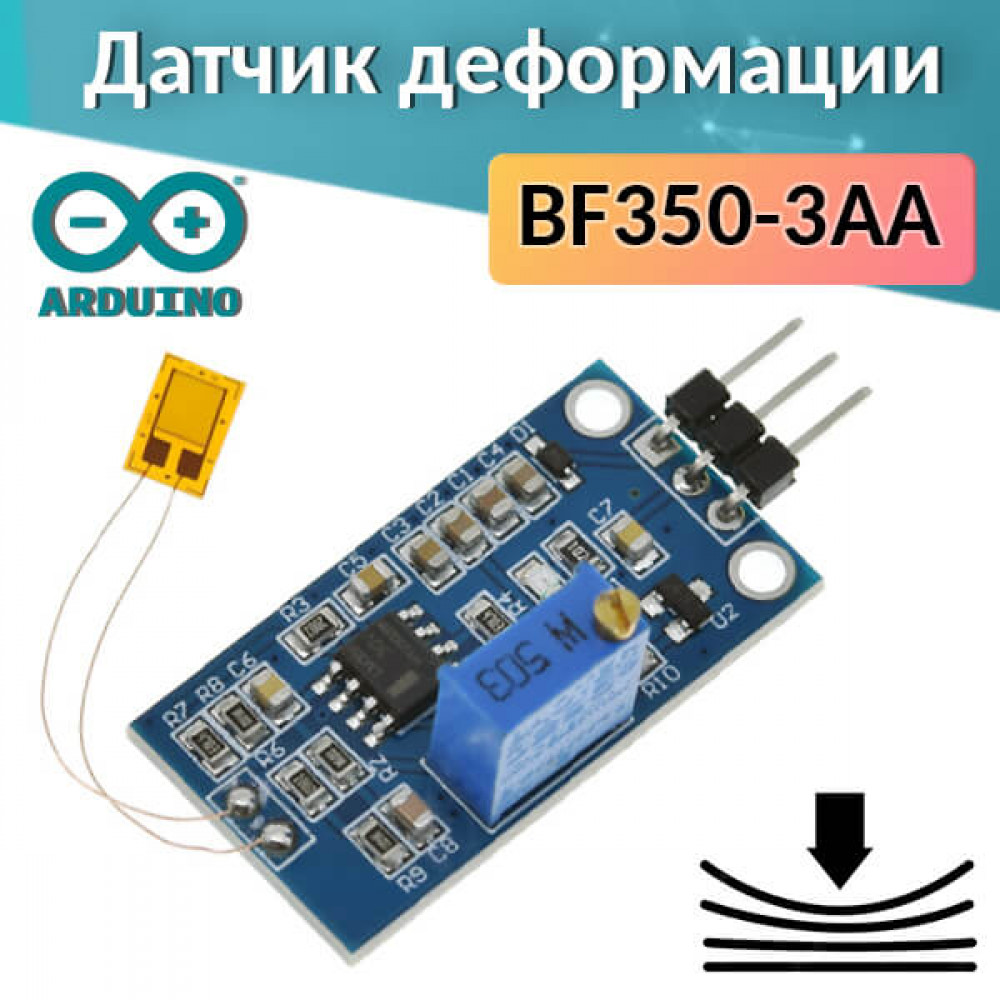

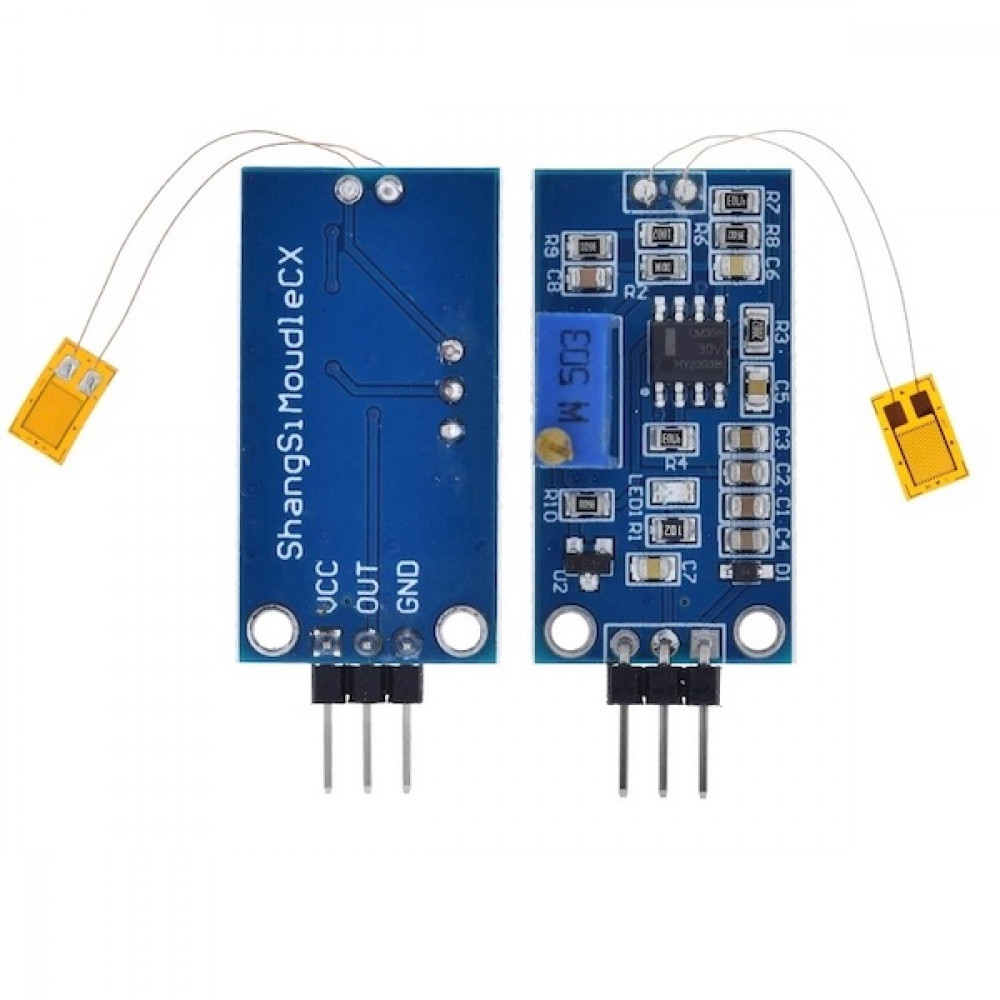

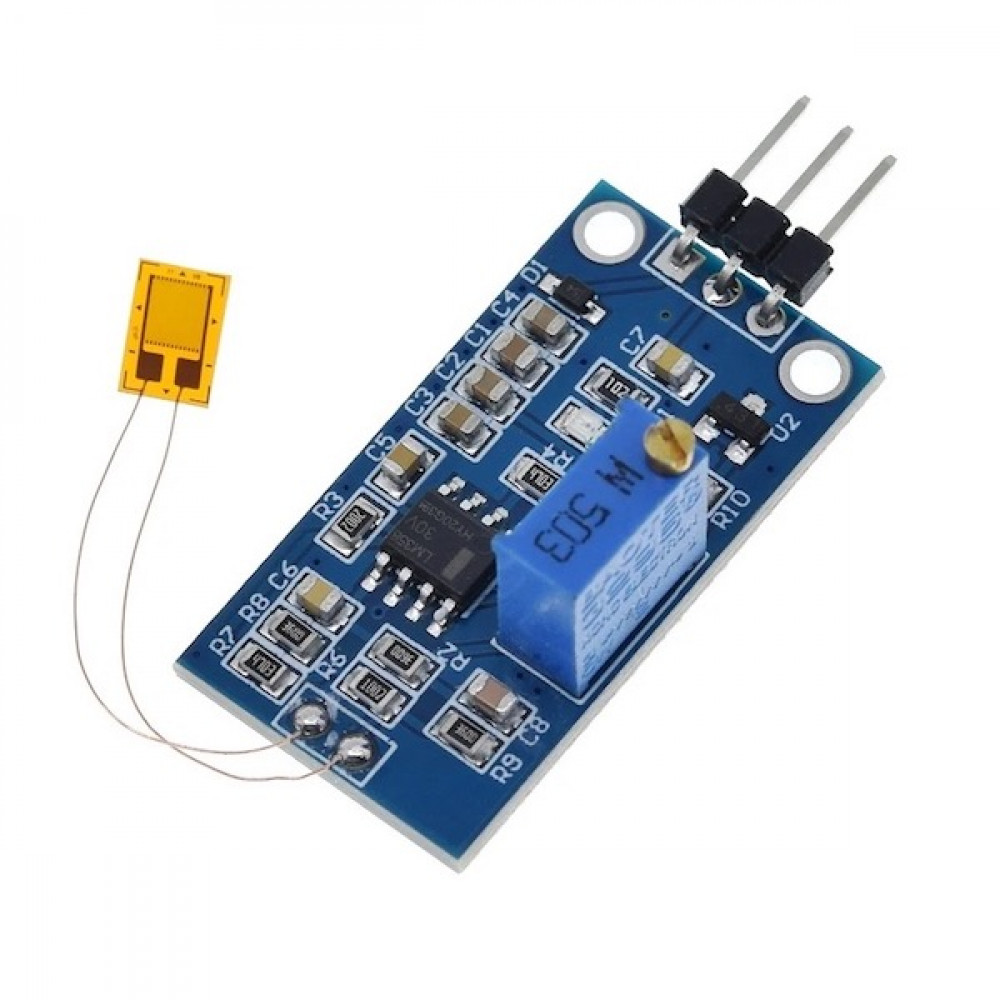

Модуль датчика деформации представляет собой тензорезистор с усилением, позволяющий измерять изгиб и нагрузку. При механическом воздействии (изгибе или растяжении) сопротивление материала изменяется, что отражается на выходном напряжении. Модуль идеально подходит для проектов с Arduino, робототехники, измерительных и биомедицинских приложений.
Особенности:
- Измерение изгиба и механических нагрузок
- Тензорезистор BF350-3AA (или 1.5AA) на основе константана
- Аналоговый выход (0–3.5 В) пропорционален углу изгиба
- Подстроечный резистор для калибровки нуля
- Светодиод питания (индикация работы)
- Компактные размеры платы: 31.7 × 16.8 мм
Технические характеристики:
- Коэффициент чувствительности (Gage Factor): 2.0
- Максимальная деформация: 2%
- Контактные площадки: 2 × 3.5 мм
- Сопротивление: 350 Ом
- Напряжение: 0 – 3.5 В
- Диапазон изгиба: 0 – 30°
Как это работает:
Тензодатчик работает по простому принципу: когда его сгибают или нагружают, тонкая металлическая сетка внутри растягивается или сжимается. Из-за этого меняется её электрическое сопротивление. Контроллер (например, Arduino) «видит» эти изменения в виде электрического сигнала. Чем сильнее нагрузка или изгиб, тем заметнее меняется напряжение на выходе.
Чтобы было понятнее, представьте пружину или резинку: если её растянуть, она становится длиннее и тоньше — точно так же ведёт себя и сетка в датчике, только она вместо формы меняет электрическое сопротивление.
Так как сигнал от сетки очень слабый, датчик подключается к операционному усилителю. Он усиливает маленькие изменения сопротивления и превращает их в удобный аналоговый сигнал, который легко считывается микроконтроллерами.
| Тип | датчик |
|---|---|
| Интерфейсы связи | аналоговый |
| Назначение | деформация / изгиб / нагрузка |
| Совместимость | Arduino, ESP8266, ESP32, STM32 |
-
