| Типконтроллер | Интерфейсы связиGPIO | Назначениепламя / пожар |
| СовместимостьArduino, ESP8266, ESP32, STM32, Raspberry |

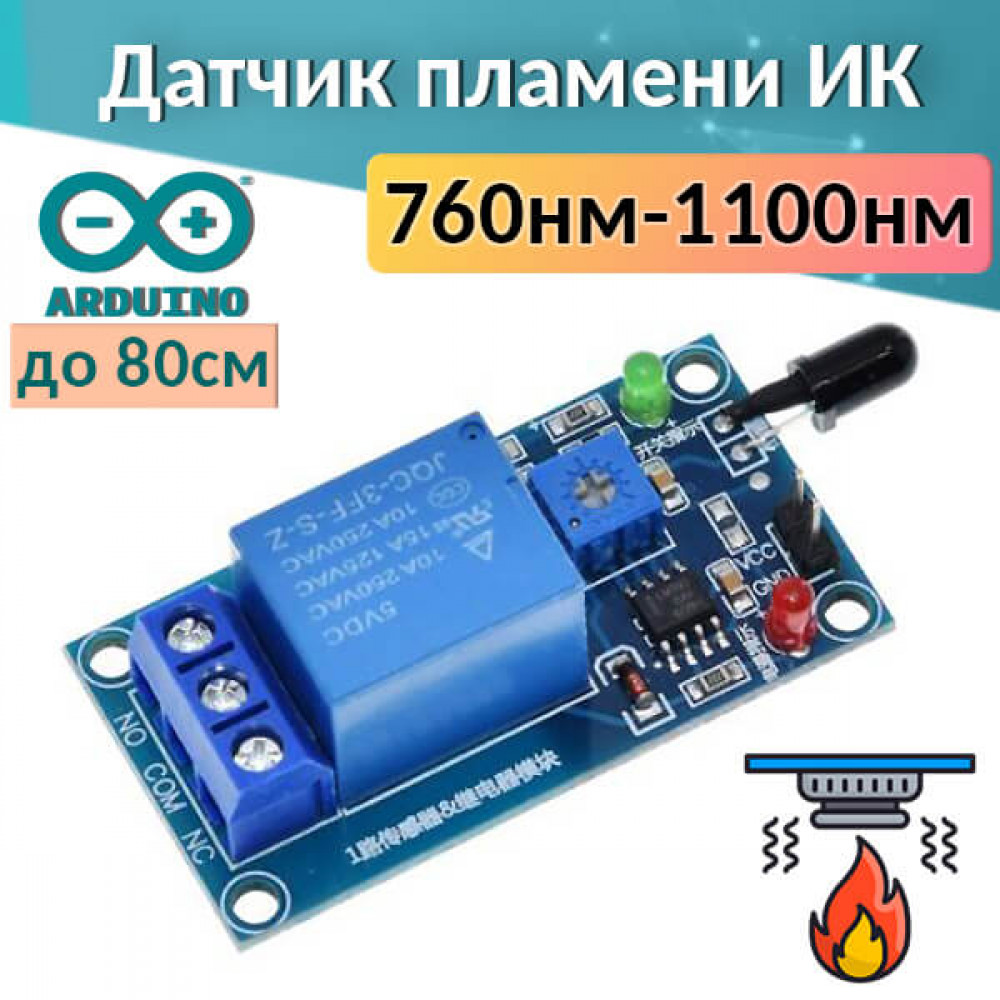

Инфракрасный датчик пламени для Arduino.
Одноканальный инфракрасный датчик пламени — это высокочувствительный модуль для обнаружения огня и источников инфракрасного света(760–1100 нм). Он оснащён реле, регулируемой чувствительностью и совместим с Arduino, Raspberry Pi и другими микроконтроллерами.Используется в системах сигнализации, умной автоматике, DIY-проектах и обучении электронике.
Особенности
- Обнаруживает пламя и ИК-излучение длиной волны 760–1100 нм.
- Дальность обнаружения до 80 см (зависит от размера пламени).
- Угол чувствительности около 60°.
- Регулируемая чувствительность (синий потенциометр).
- Релейный выход — можно подключать нагрузку до 220V.
- Компактный размер, монтажное отверстие для крепления.
Технические характеристики
- Рабочее напряжение: 5VDC / 12VDC
- Потребляемый ток: >150mA
- Нагрузка реле: 250V AC 10A или 30V DC 10A
- Диапазон обнаружения: до 80 см
- Спектр: 760–1100 нм
- Угол детекции: ~60°
- Регулировка чувствительности: потенциометр

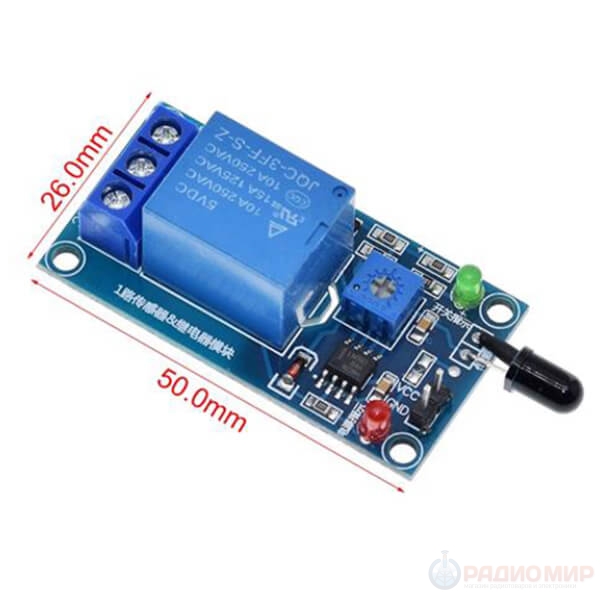

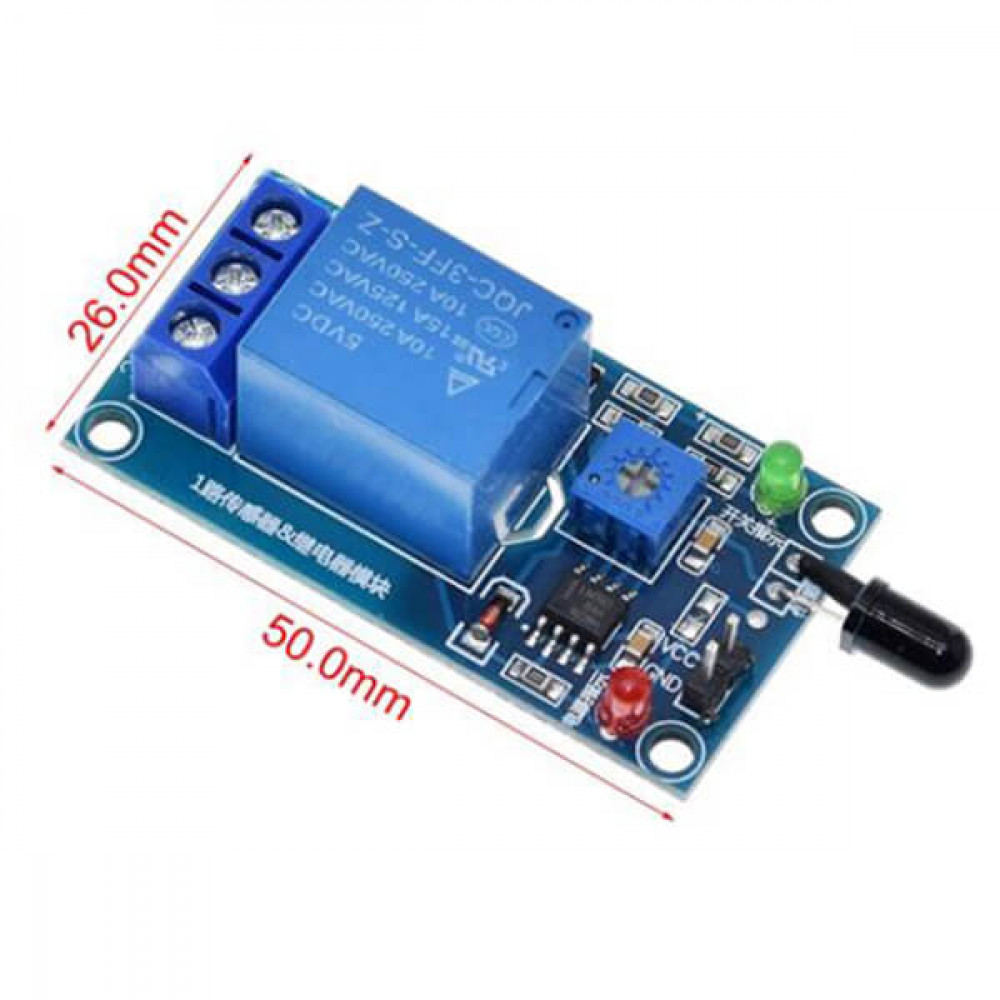

- Размер модуля: 50 × 26 × 19 мм
Как это работает
Модуль фиксирует инфракрасное излучение, характерное для пламени. Когда огонь появляется в зоне действия датчика, фотодетектор формирует сигнал,который усиливается и подаётся на схему управления реле. Если интенсивность излучения превышает установленный порог, реле срабатывает,замыкая контакты и включая подключённую нагрузку (сирена, лампа, вентилятор и т.д.).
Чувствительность можно настроить потенциометром, изменяя порог срабатывания. Важно: держите модуль на безопасном расстоянии от открытого огня (около 80 см), чтобы исключить термоповреждение датчика.
Подключение
Подключение к Arduino:
- VCC → 5V
- GND → GND
- OUT → цифровой вход Arduino

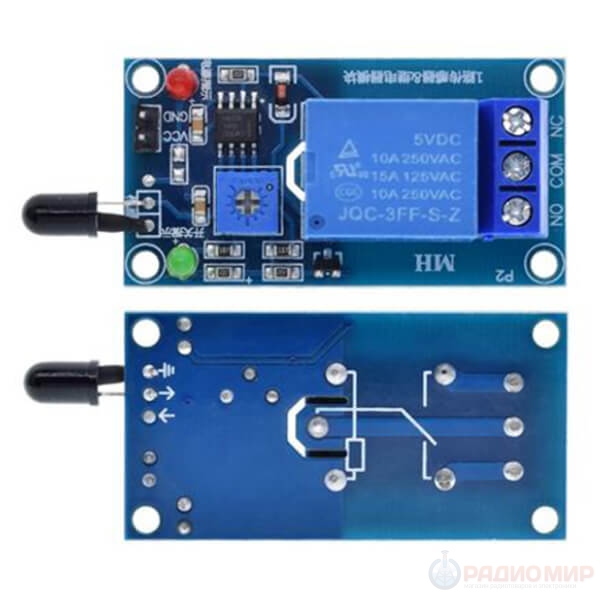

Реле работает как обычный переключатель с контактами: COM, NO, NC.
FAQ — Часто задаваемые вопросы
Можно ли использовать датчик на улице?
Нежелательно: прямой солнечный свет может вызывать ложные срабатывания.
Какое расстояние до огня безопасно?
Около 70–80 см для зажигалки. Модуль необходимо устанавливать на некотором расстоянии от источника огня, так как высокая температура и открытый огонь могут вывести его из строя.
Какая полярность подключения?
VCC и GND фиксированы; выход OUT не требует соблюдения направления.
Чувствительность можно настроить?
Да, с помощью синего потенциометра на плате.
| Тип | контроллер |
|---|---|
| Интерфейсы связи | GPIO |
| Назначение | пламя / пожар |
| Совместимость | Arduino, ESP8266, ESP32, STM32, Raspberry |
-
