Модуль генератора импульсов NE555 (регулируемый 1 Гц–100 кГц)
Код товара: P02-12
Только самовывоз из магазина
- Доставка и отправка не осуществляются.
Банковские карты, наличные - По расчетному счету с организациями не работаем.
- Оформите заказ на сайте.
- Получите подтверждение заказа на Ваш электронный адрес.
Наш менеджер проверит наличие товара на складе и зарезервирует Ваш заказ. - Заберите заказ в магазине в удобное для Вас время.
Резерв товара сохраняется в течение 3-х дней.
- Обращаем Ваше внимание:
- - на данный момент у нас нет доставки и отправки по Екатеринбургу и России
- - только самовывоз
Доступные способы оплаты: наличные, банковские карты.
Вместе с заказом выдается кассовый и товарный чек.
Обращаем Ваше внимание:
- по расчетному счету с организациями не работаем.
Если в срок гарантийного обслуживания приобретенный в магазине товар выходит из строя, Вы получаете возможность бесплатного устранения неполадок, замены товара на аналогичный или возврата денежных средств.
Обращаем Ваше внимание, гарантийное обслуживание не распространяется на:
- Расходные элементы и материалы: аккумуляторы, батареи и т.д.
- Товары, подвергавшиеся ремонту лицами, не имеющими соответствующей квалификации.
- Товары со вскрытыми гарантийными пломбами на корпусе.
- Товары, поврежденные в результате неправильной эксплуатации или эксплуатировавшиеся не по назначению.

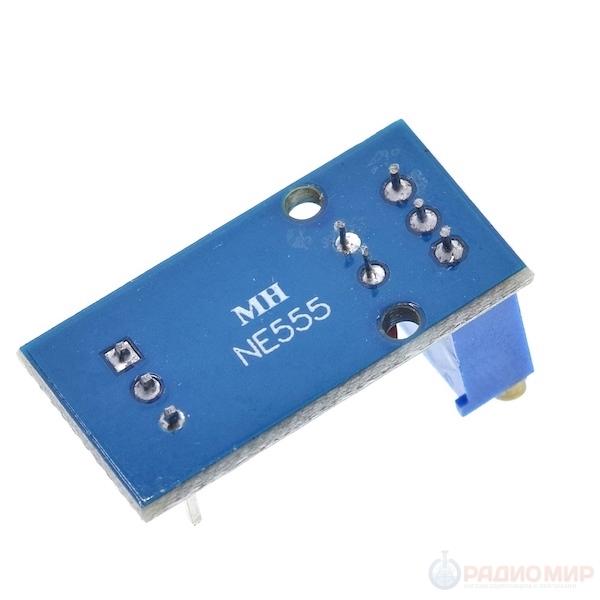

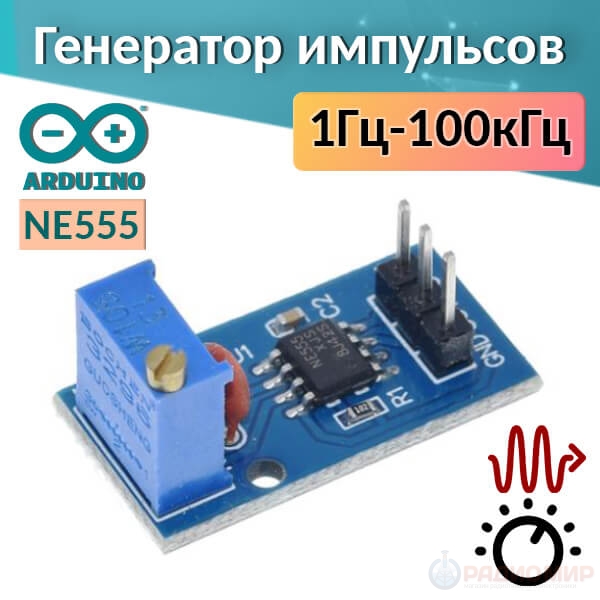

Этот модуль собран на классическом таймере NE555 и предназначен для генерации прямоугольных импульсов. Он используется в проектах на Arduino, в умных машинах, а также при настройке и тестировании электронного оборудования как задающий генератор.

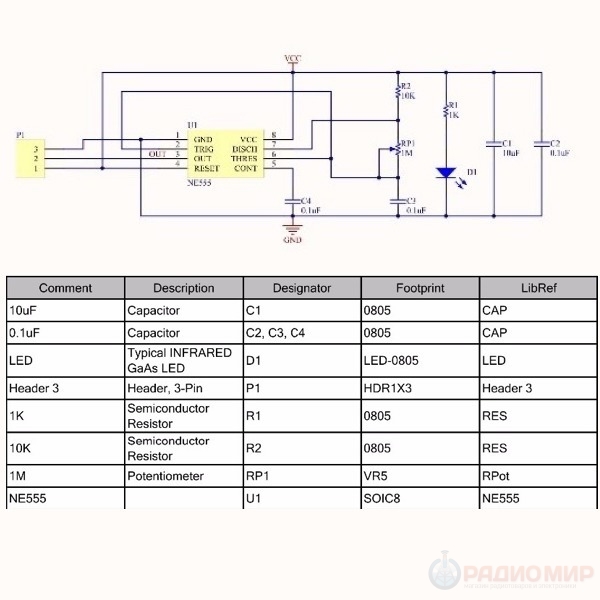

Частота сигнала регулируется с помощью потенциометра (RP1) в диапазоне от 1 Гц до 100 кГц. Амплитуда импульсов зависит от напряжения питания (от 5 В до 12 В). Модуль может работать как от Arduino, так и от внешнего источника питания.
Трёхконтактный разъём с шагом 2,54 мм облегчает подключение:
- GND — общий провод;
- OUT — выходной сигнал;
- VCC — питание.
Выходной ток ограничен 200 мА. Для управления мощной нагрузкой требуется внешний усилитель тока. Потребление модуля около 225 мА.
Характеристики:
- Микросхема: NE555
- Форма сигнала: прямоугольные импульсы
- Диапазон частоты: 1 Гц...100 кГц (регулируется)
- Напряжение питания: 5...12 В (DC)
- Потребляемый ток: ~225 мА
- Макс. выходной ток: до 200 мА
- Температура эксплуатации: 0...70°C
FAQ — ответы на частые вопросы:
Для чего используется модуль?
Он применяется в проектах с Arduino, умных автомобилях, системах управления, а также как тестовый генератор при настройке схем и электронного оборудования.
Какие параметры можно регулировать?
Регулируется только частота выходных импульсов (от 1 Гц до 100 кГц). Остальные параметры фиксированы.
Можно ли подключить модуль напрямую к нагрузке?
Да, если нагрузка не превышает 200 мА. Для более мощных устройств требуется внешний усилитель тока или драйвер.
Как подключить модуль к Arduino?
Подайте питание 5 В (или другое в пределах 4,5–18 В) на VCC и GND, а выход OUT подключите к цифровому входу Arduino для анализа или управления.
Сравнение модулей NE555
| Параметр | NE555 с потенциометром | NE555 с переключаемыми диапазонами |
|---|---|---|
| Регулировка частоты | Плавная настройка потенциометром (1 Гц – 100 кГц) | 4 диапазона (1 Гц – 200 кГц), выбор перемычкой + регулировка |
| Регулировка скважности | Не регулируется | Регулируется совместно с частотой (независимо нельзя) |
| Питание | 4,5 – 18 В | 5 – 15 В |
| Выходной ток | до 200 мА | 15 мА (5 В), 35 мА (12 В) |
| Потребляемый ток | ~225 мА | ≥100 мА |
| Выходное напряжение | Пропорционально питанию | 4,2–11,4 Vpp (зависит от питания) |
| Особенности | Простой, мощный выход, подходит для нагрузки | LED-индикация, удобный выбор диапазона, более точная настройка |

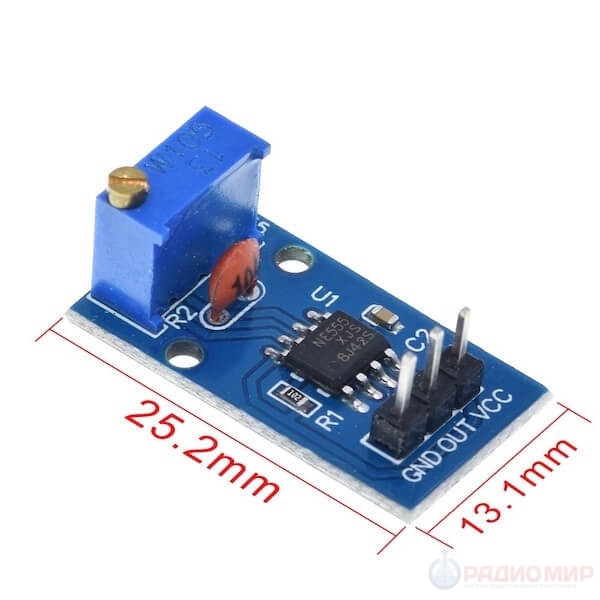

| Размеры | 25 × 13 мм | 31 × 22 мм |
| Основные характеристики | |
| Особенности модуля | Датчик Сенсор |
