| ХимияLiFePO4,Li-ion,Ni-MH,Ni-Cd,свинцово-кислотный |

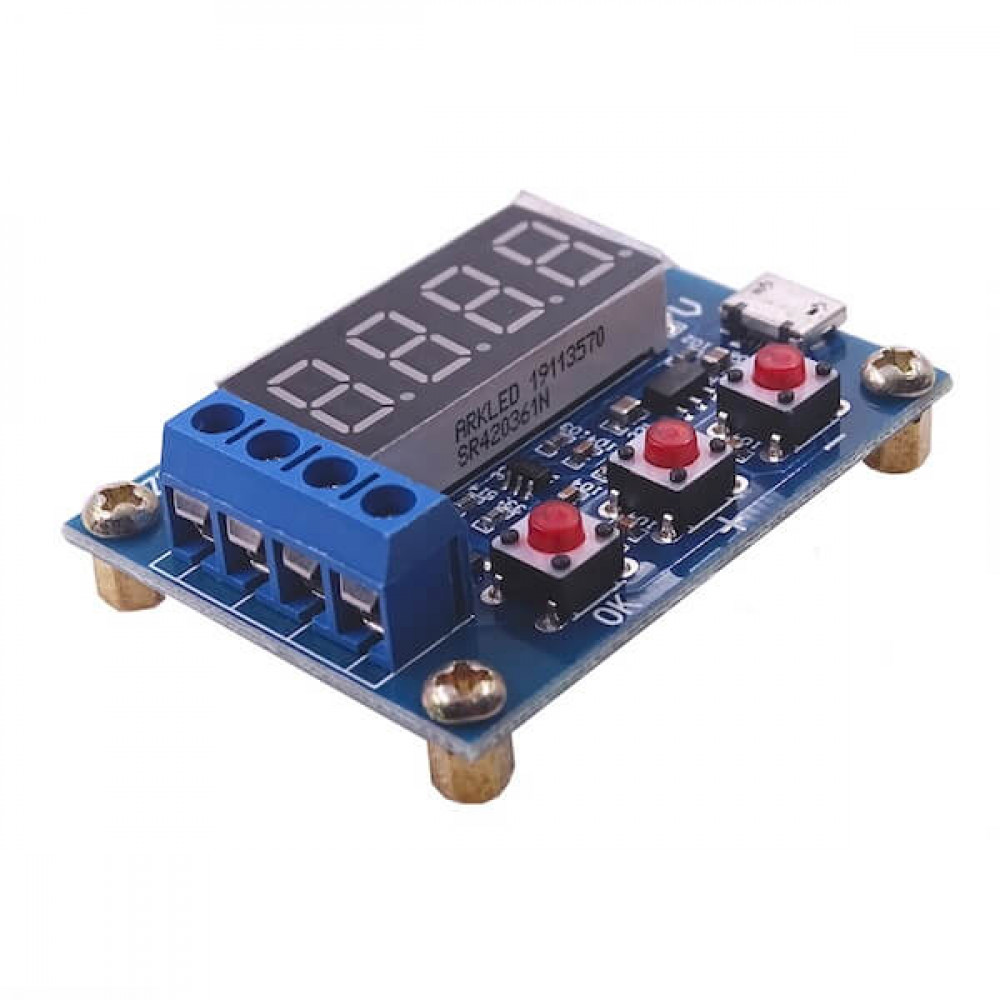

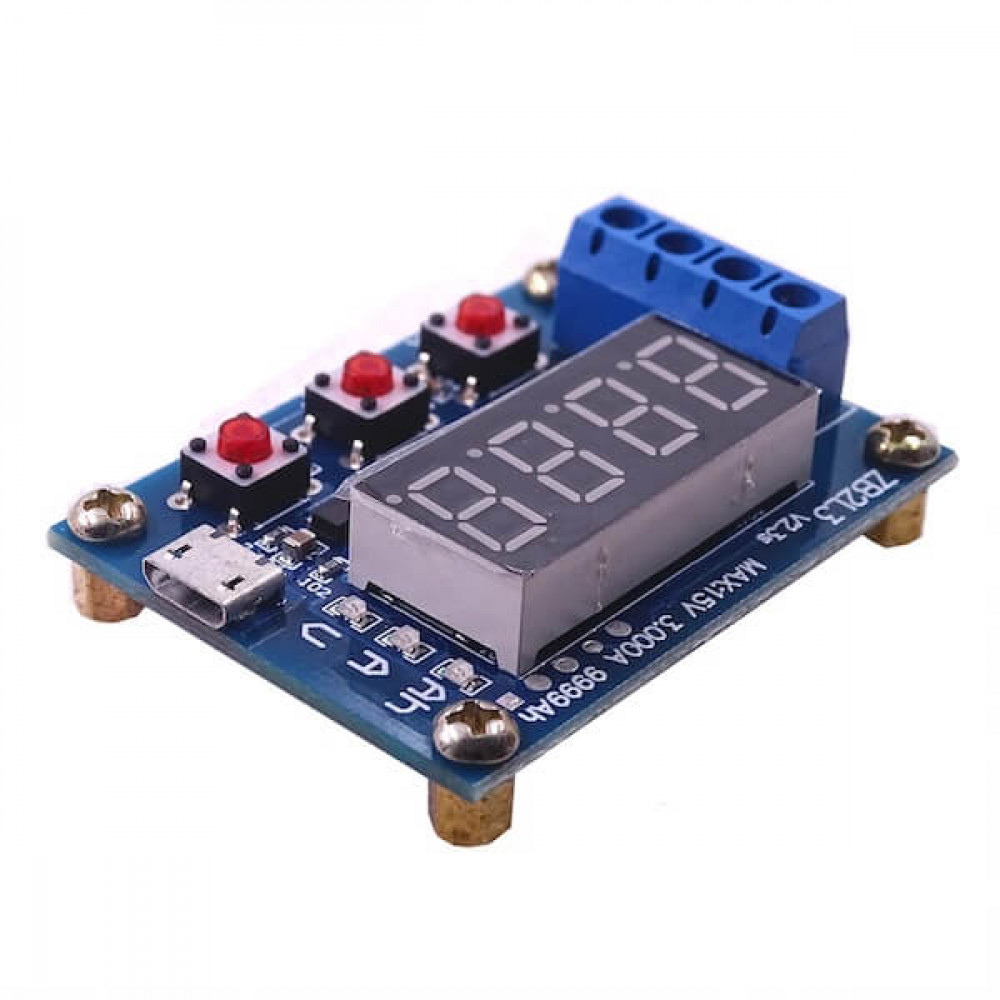

Это простой и в то же время функциональный модуль определения емкости аккумуляторов. С его помощью можно померить емкость любых аккумуляторов с напряжением от 1.2 до 12В до 9999Ач.
Как использовать:
1. Перед тестированием аккумулятор должен быть полностью заряжен.
2. Подключить аккумулятор плюсовой выход к положительному входу, минусовой выход к отрицательному входу, при переполюсовке подключения плата выходит из строя.
3. Для запуска тестирования нужно нажать на кнопку "OK", индикатор тестера начнет мигать. Теперь можно задать конечное напряжение разряда аккумулятора кнопками "+" или "-" с шагом 0,01В, после настройки нажимаем еще раз на кнопку "OK", чтобы начать тестирование.
4. После начала теста, тестер включит нагрузку управления электронного коммутатора, тестовые данные будут попеременно показывать емкость(ах), текущий ток разряда (а) и напряжение аккумулятора (v). Когда напряжение аккумулятора достигает напряжения завершения установки, управление нагрузкой выключает тестер, индикатор быстро мигает, и на дисплее отображается фактическая емкость аккумулятора.
Коды ошибок
Err1: напряжение аккумулятора выше 15 В
Err2: напряжение аккумулятора меньше настроенного минимума
Err3: высокое внутреннее сопротивление цепи
Err4: ток нагрузки слишком высокий
Err5: выведена из строя цепь измерения тока
- Совместимость с батареями и аккумуляторами 1,2 В / 3,7 В / 12 В
- Измерение ёмкости ≤ 9999 Aч
- Диапазон измерения напряжения 1 В ~ 15 В
- Напряжение отсечки 0,5 В ~ 11 В
- Разрешение измерения напряжения 0,01 В
- Точность измерения напряжения ± (1 % ± 0,02 В)
- Рабочий ток ≤ 70 А
- Измерение тока ≤ 3 А
- Разрешение измерения тока 0,001 А
- Точность измерения тока ± (1,2 % ± 0,002 A)
- Функция калибровки да
Общие характеристики
- Питание 4,5 В ~ 6 В через microUSB
- Габариты 50 мм х 37 мм х 17 мм
- Вес нетто ~ 30 г

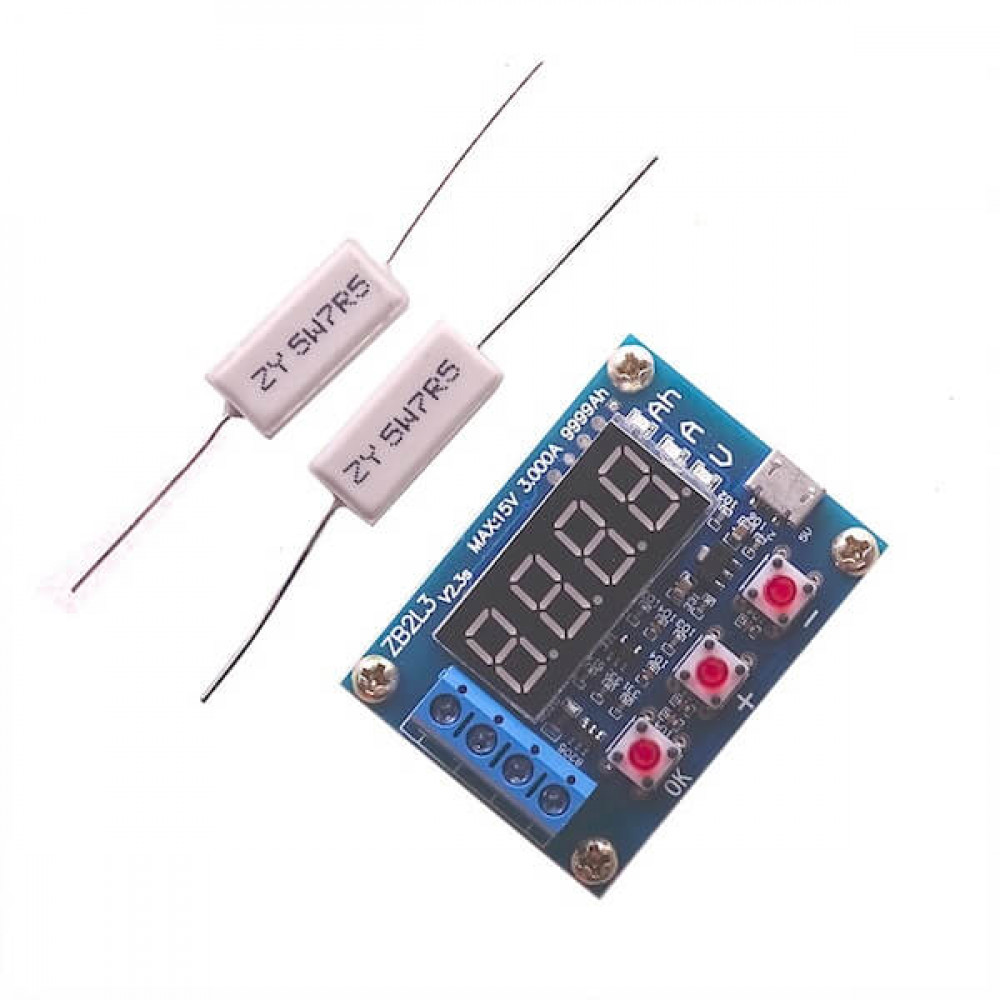

- Комплектация: тестер аккумуляторов ZB2L3 - 1 шт, резистор 7,5 Ом, 5 Вт – 2 шт
В качестве нагрузки применяется 5Вт резистор на 7 Ом. Ток разряда при этом находится на уровне 0.5 А. Если поставить параллельно 2 таких резистора ток разряда можно поднять до 1 А, и, следовательно, уменьшить время на испытание.
| Химия | LiFePO4,Li-ion,Ni-MH,Ni-Cd,свинцово-кислотный |
|---|
-
