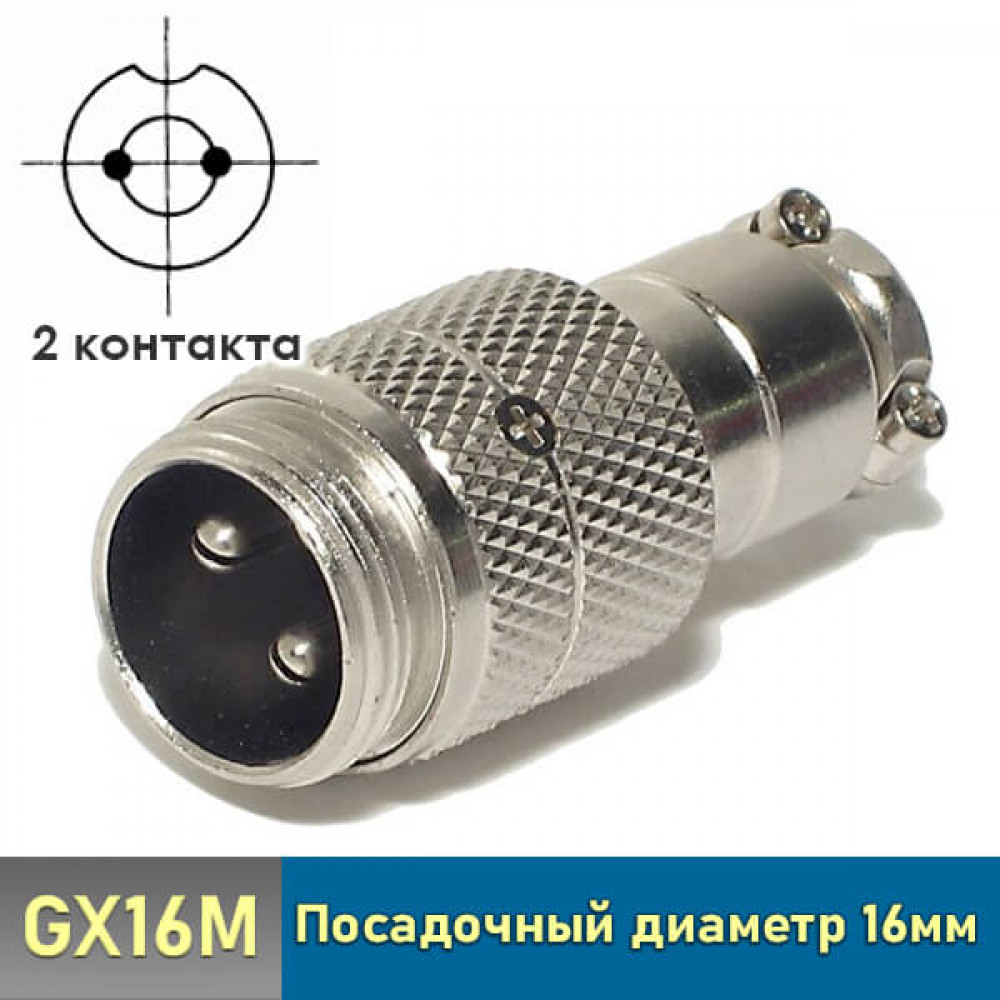

Разъем GX16 2 pin штекер кабельный

Разъем GX16 2 pin штекер кабельный 95 р.

Хит

В наличии Код товара: GX16-2K, MIC16 2P, 1-563-2

95 р.

Быстрый заказ

Нашли дешевле?

О разъёмах GX12 и GX16

GX12 и GX16 — это серия круглых многоконтактных разъёмов, которые широко используются в промышленной электронике, измерительном оборудовании, блоках питания и системах автоматизации. Цифра в названии обозначает диаметр корпуса разъёма.

Что означают обозначения GX12 и GX16?

Число в обозначении разъёма указывает на номинальный диаметр резьбовой части соединения. Например, у разъёма GX12 диаметр резьбы около 12 мм, а у GX16 — около 16 мм.

Чем больше диаметр разъёма, тем крупнее контакты и тем больший ток он обычно может выдерживать.

Что означает число контактов (например GX12-4 или GX16-5)?

Число после модели указывает на количество контактов. Например:

GX12-2 — 2 контакта
GX12-4 — 4 контакта
GX12-7 — 7 контактов
GX16-3 — 3 контакта
GX16-5 — 5 контактов

Как устанавливается разъём GX на кабель?

Разобрать корпус разъёма.
Продеть кабель через заднюю часть корпуса.
Зачистить проводники кабеля.
Припаять проводники к контактам разъёма.
Закрепить кабель фиксирующим винтом или зажимом.
Собрать корпус разъёма.

Где используются разъёмы GX?

Разъёмы GX12 и GX16 применяются в промышленной и бытовой электронике:

блоки питания
измерительные приборы
LED оборудование
системы автоматики
контроллеры и датчики
3D-принтеры и CNC оборудование

Почему эти разъёмы называют авиационными?

В продаже разъёмы GX часто называют «авиационными» из-за прочного металлического корпуса и надежной резьбовой фиксации соединения, хотя они используются в самых разных электронных устройствах.

Характеристики

СовместимостьГнездо GX16-2A	ТипПромышленный разъем	СтандартGX16
Тип разъемаШтекер на кабель (male)	Количество контактов2

Все характеристики

Краткое описание

Кабельная вилка 2-контакта серии GX16. Корпус изготовлен из цинка и никеля, внутренний изолятор из бакелита. Разъем монтируется на кабель при помощи пайки. Также предусмотрена фиксация кабеля винтовыми зажимами.

Тэги: Разъемы GX16, Вилка GX16 на кабель, GX16 2pin, Штекер GX16

Описание

Посадочный диаметр: 16 мм
Количество контактов: 2
Диаметр контактов: 2.5 мм
Диаметр посадочного места для пайки: 0.9-1.6 мм
Напряжение: до 125 В
Ток: до 5 A
Сопротивление изоляции: 5000 МΩ
Степень защиты: IP55
Диаметр кабеля: 6.5 мм

Ответной частью этого разъема является розетка на кабель GX16M-2A.

Технические характеристики Разъем GX16 2 pin штекер кабельный

Основные характеристики

Совместимость	Гнездо GX16-2A
Тип	Промышленный разъем
Стандарт	GX16
Тип разъема	Штекер на кабель (male)
Количество контактов	2
