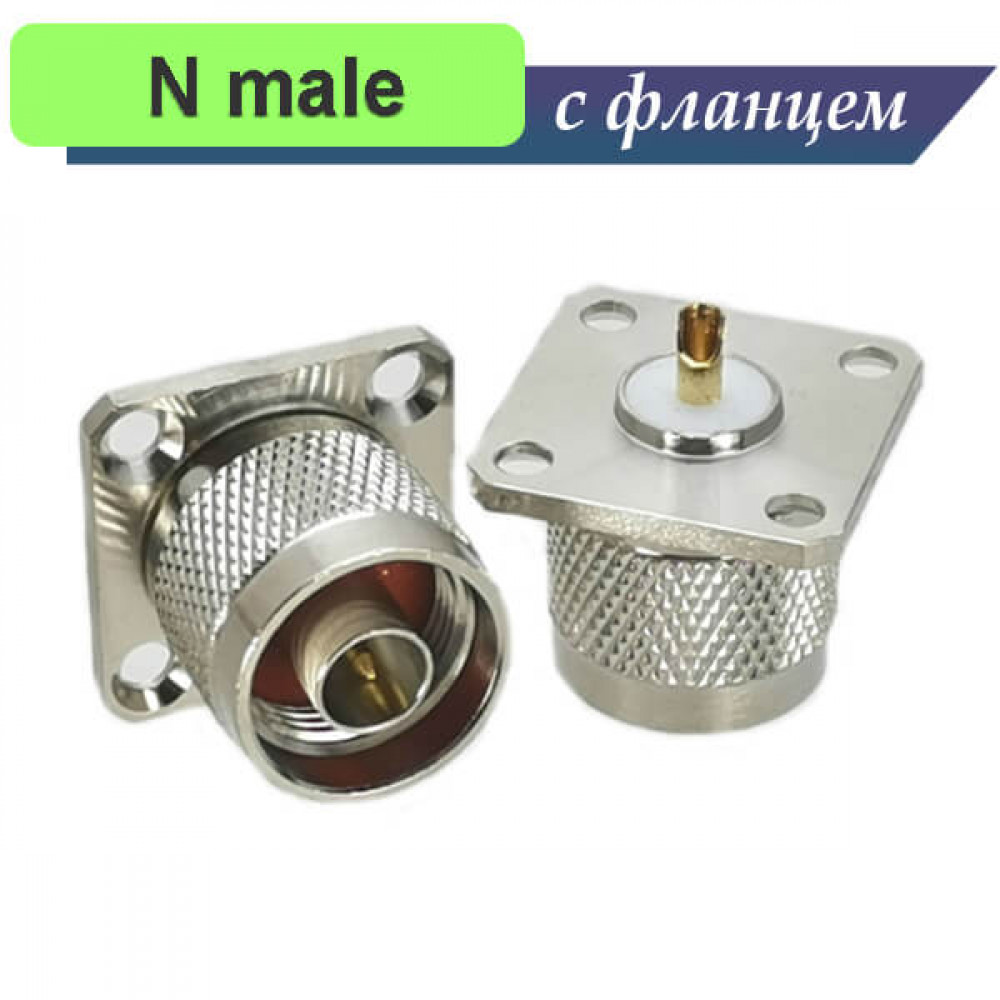

Коннектор N-типа (Male / вилка / «папа») модификации N-145 предназначен для установки на корпуса СВЧ-аппаратуры, измерительных приборов, делителей мощности, базовых станций и экранированных модулей. Разъем оснащен квадратным фланцем с четырьмя отверстиями для надежного винтового крепления к панели.
Особенности конструкции и монтажа:
- Тип корпуса: Блочно-приборный (панельный) с квадратным фланцем. Четыре монтажных отверстия позволяют намертво зафиксировать разъем на стенке прибора, что исключает люфт при постоянном подключении кабелей.
- Способ монтажа контактов: Полностью под пайку. Центральный пин и вывод заземления (корпус) имеют удобные чашечки/выводы для быстрого и надежного припаивания внутренних жестких выводов, кабелей или элементов печатной платы.
- Материал корпуса: Высококачественная латунь с плотным никелевым покрытием.
Технические характеристики:
- Тип коннектора: N-male (вилка / штекер)
- Заводская маркировка: N-145
- Конструктивное исполнение: Прямой, блочный/панельный
- Волновое сопротивление: 50 Ом
- Частотный диапазон: от 0 до 11 ГГц
Часто задаваемые вопросы (F.A.Q.):
❓ В чем главное преимущество приборного фланца на 4 отверстия перед креплением на одну центральную гайку?
Фланец на 4 винта обеспечивает максимальную устойчивость к вибрационным и механическим нагрузкам. Когда к прибору подключается тяжелый коаксиальный кабель (например, 10D-FB или толстый фидер), при затягивании гайки создается сильный крутящий момент. Разъем с креплением на одной гайке со временем может провернуться в корпусе и оборвать внутреннюю пайку. Четыре винта фланца полностью исключают проворачивание и гарантируют непрерывный и плотный электрический контакт корпуса разъема с «землей» прибора.
❓ Какова история создания и почему этот интерфейс так популярен в СВЧ-диапазоне?
Интерфейс N-типа был разработан легендарным инженером Полом Нейлом (Paul Neill) из Bell Labs в 1940-х годах. Это был первый в мире разъем, который изначально проектировался под жесткие требования СВЧ-диапазона с волновым сопротивлением 50 Ом. Благодаря выверенной геометрии воздушного зазора и резьбовому соединению, он стабильно работает на частотах до 11 ГГц без отражения сигнала. Именно поэтому он стал золотым стандартом в измерительном, спутниковом и военном оборудовании, где критически важна защита от помех.
❓ Нужна ли уплотнительная прокладка под фланец при монтаже на корпус?
Сам разъем N-145 поставляется в монолитном металлическом исполнении. Если ваш прибор будет эксплуатироваться внутри помещения или в герметичном шкафу, прокладка не требуется — латунный фланец должен вплотную прилегать к металлу корпуса для обеспечения качественного экранирования. Если же прибор устанавливается на улице (например, блок уличной антенны), для защиты от влаги рекомендуется нанести тонкий слой электропроводящего герметика или использовать специализированную токопроводящую резиновую прокладку под фланец.
