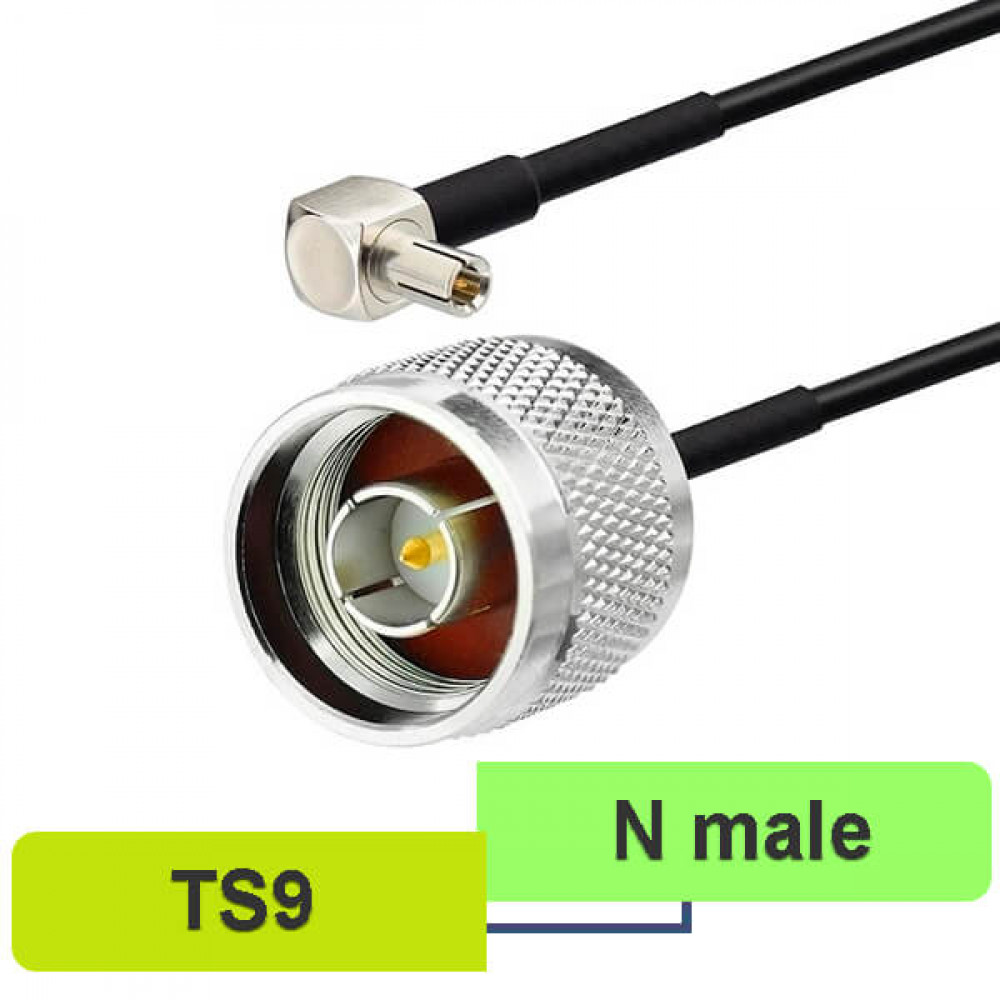

Антенный пигтейл TS9 – N male RG316 15 см

Что такое ВЧ-разъём?

ВЧ-разъём (RF-разъём) — это электрический разъём, предназначенный для передачи радиочастотных сигналов по коаксиальному кабелю. Он используется для подключения антенн, радиомодулей, измерительных приборов, Wi-Fi устройств и телекоммуникационного оборудования.

Почему RF-разъёмы так важны?

На высоких частотах даже небольшие дефекты соединения могут вызвать отражение сигнала, потери мощности и ухудшение качества связи. Поэтому качество разъёма и правильный монтаж критически важны для стабильной работы системы.

Чем отличаются SMA, BNC и N-type?

• SMA — компактный резьбовой разъём для высоких частот, часто используется в Wi-Fi и GPS оборудовании.
• BNC — разъём с байонетным механизмом, удобен для быстрого подключения измерительных приборов.
• N-type — более крупный и надёжный разъём, применяемый в антеннах и радиосистемах.

Чем отличается SMA от RP-SMA?

RP-SMA (Reverse Polarity) имеет перевёрнутую конфигурацию центрального контакта. Такие разъёмы часто используются в Wi-Fi оборудовании и антеннах.

Можно ли соединять разные типы RF-разъёмов?

Да. Для этого используются RF-переходники (адаптеры), которые позволяют соединять кабели и устройства с разными типами разъёмов.

Влияет ли длина кабеля на качество сигнала?

Да. Чем длиннее коаксиальный кабель, тем больше потери сигнала. Рекомендуется использовать кабель минимальной необходимой длины и качественные RF-разъёмы.

Что такое низкопотерный RF-кабель?

Это коаксиальный кабель со сниженным затуханием сигнала. Он используется в антеннах, базовых станциях и радиочастотных системах для минимизации потерь.

Можно ли самостоятельно установить RF-разъём?

Некоторые разъёмы можно установить самостоятельно, однако для высокочастотных соединений важно соблюдать технологию монтажа. Неправильная установка может привести к ухудшению сигнала.

Что такое RF-пигтейл?

Пигтейл — это короткий коаксиальный кабель с установленными RF-разъёмами. Он используется для подключения радиомодулей, антенн, Wi-Fi устройств и телекоммуникационного оборудования.

Изготавливаете ли вы кабельные сборки?

Да. Мы изготавливаем кабельные сборки с различными типами ВЧ-разъёмов, а также RF-пигтейлы и переходники. Мы можем подобрать кабель и разъёмы под требуемую частоту и условия эксплуатации.

Правда ли, что плохой разъём может «убить» сигнал?

Да. Некачественный или неправильно установленный ВЧ-разъём может привести к значительным потерям сигнала, ухудшению согласования и появлению отражений. Иногда именно разъём становится самым слабым звеном всей радиосистемы.

Можно ли использовать дешёвые RF-разъёмы?

Можно, но это может привести к повышенным потерям сигнала, нестабильной работе оборудования и быстрому износу соединения. Для ответственных систем связи рекомендуется использовать качественные разъёмы проверенных производителей.

Почему в RF-разъёмах используется позолота?

Позолоченные контакты обеспечивают более стабильный электрический контакт, устойчивость к коррозии и меньшие потери сигнала на высоких частотах.

Можно ли использовать RF-разъёмы на улице?

Да, но для наружной установки необходимо использовать герметичные разъёмы или дополнительную защиту от влаги и коррозии.

Что происходит, если плохо закрутить SMA-разъём?

Неплотное соединение может привести к ухудшению контакта, повышенному уровню шума, нестабильному сигналу и дополнительным потерям мощности.

Можно ли многократно подключать и отключать RF-разъёмы?

Да, но у каждого типа разъёма есть ограниченный ресурс подключений. Например, разъёмы SMA обычно рассчитаны примерно на 500 циклов соединения.

Почему в RF-разъёмах так важна точность?

На высоких частотах даже доли миллиметра влияют на прохождение сигнала. Небольшие отклонения могут вызвать отражение сигнала, ухудшение КСВ и снижение эффективности всей системы.
