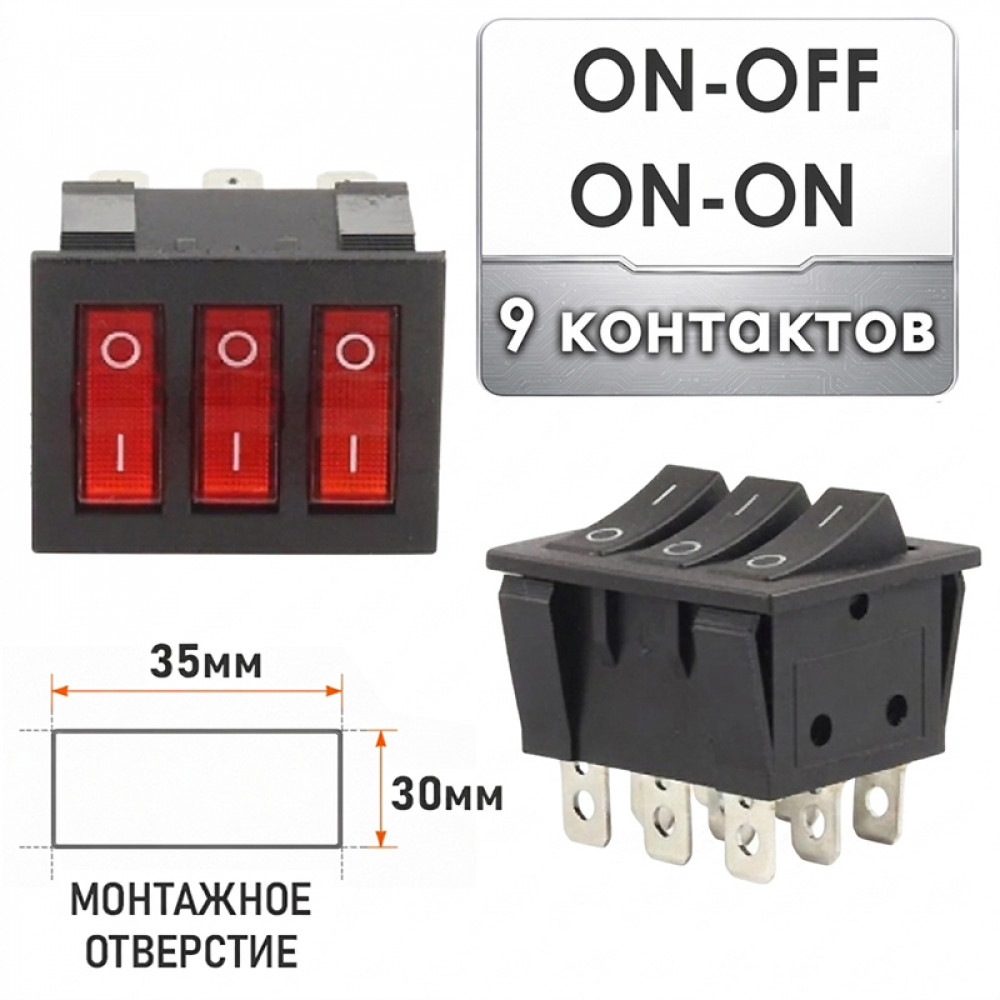

Тройной переключатель KCD3 ON-OFF 9 контактов красная подсветка 16A 250VAC

Если на кнопке или переключателе стерлась маркировка, а схема подключения неизвестна, достаточно обычного мультиметра в режиме прозвонки или измерения сопротивления.

Проверка кнопки

Подключите щупы к двум выводам кнопки.

• Без нажатия: мультиметр показывает обрыв (OL, 1 или бесконечность).
• При нажатии: появляется звуковой сигнал или сопротивление становится близким к 0 Ом.

Если все происходит наоборот, значит кнопка относится к типу NC (нормально замкнутая).

Проверка переключателя ON-OFF (2 контакта)

Подключите щупы к двум выводам переключателя.

Это обычный переключатель SPST.

Если контактов три

Чтобы найти общий контакт:

1. Установите переключатель в одно положение.
2. Проверьте, какие два вывода звонятся.
3. Переключите его в другое положение и повторите проверку.

Если один и тот же контакт соединяется то с одним, то с другим выводом, это SPDT — переключающий контакт.

Как понять схему за 30 секунд

• 2 контакта — обычно ON-OFF (SPST);
• 3 контакта — чаще всего переключающий SPDT;
• Кнопка — замыкание только во время нажатия.

Проверка переключателя с подсветкой

У переключателей с подсветкой обычно есть отдельный вывод для лампы или светодиода. Чаще всего такие модели имеют 3 или 4 контакта.

Как проверить подсветку:

1. Найдите пару силовых контактов с помощью прозвонки.
2. Оставшийся контакт (или пара контактов) обычно относится к подсветке.
3. Измерьте сопротивление между контактами подсветки — мультиметр может показать большое сопротивление или значение, отличающееся от обрыва.

Если у вас 4-контактный переключатель, можно быстро определить наличие подсветки мультиметром:

• между двумя силовыми контактами в положении ON сопротивление будет близко к 0 Ом;
• между контактами подсветки мультиметр обычно показывает большое сопротивление или вообще не подает сигнал прозвонки (особенно если внутри установлена неоновая лампа с резистором).

Важно: мультиметр в режиме прозвонки не всегда позволяет проверить работоспособность подсветки. Неоновая лампа и многие светодиодные модули не загораются от напряжения, которое подает мультиметр.

Для точной проверки необходимо подать на контакты подсветки номинальное напряжение, указанное для данной модели (например, 12 В DC или 220–250 В AC) и соблюдать правила электробезопасности.

Если при подаче номинального напряжения подсветка загорается, а силовые контакты при этом нормально переключаются, значит переключатель исправен полностью.

Полезный совет

Перед измерением обязательно отключите питание от устройства. Проверять кнопки и переключатели мультиметром под напряжением нельзя — это может повредить прибор и быть опасным для пользователя.

Такой способ позволяет быстро определить, исправен ли переключатель, какая у него схема контактов и можно ли использовать его как обычный выключатель питания.
