| Типдатчик | Интерфейсы связиGPIO, аналоговый | Назначениевлажность / дождь |
| СовместимостьArduino, ESP8266, ESP32, STM32, Raspberry |

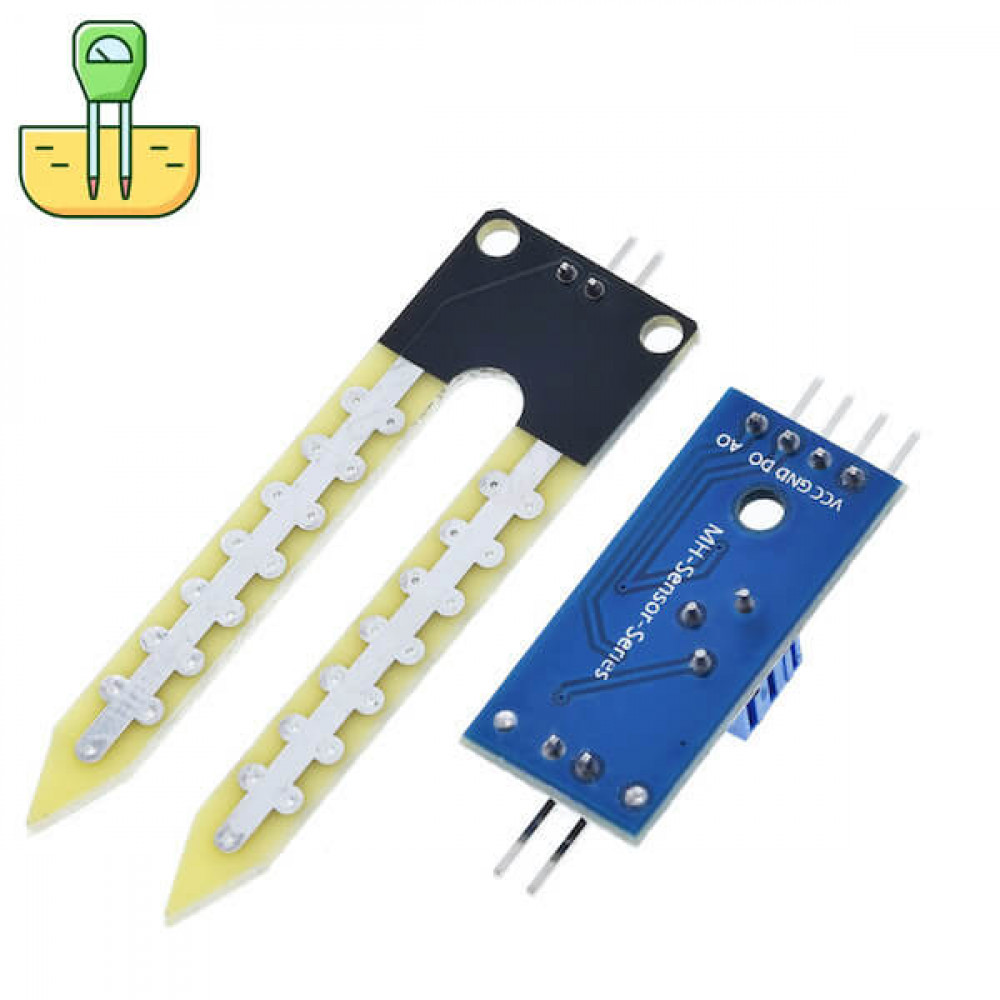

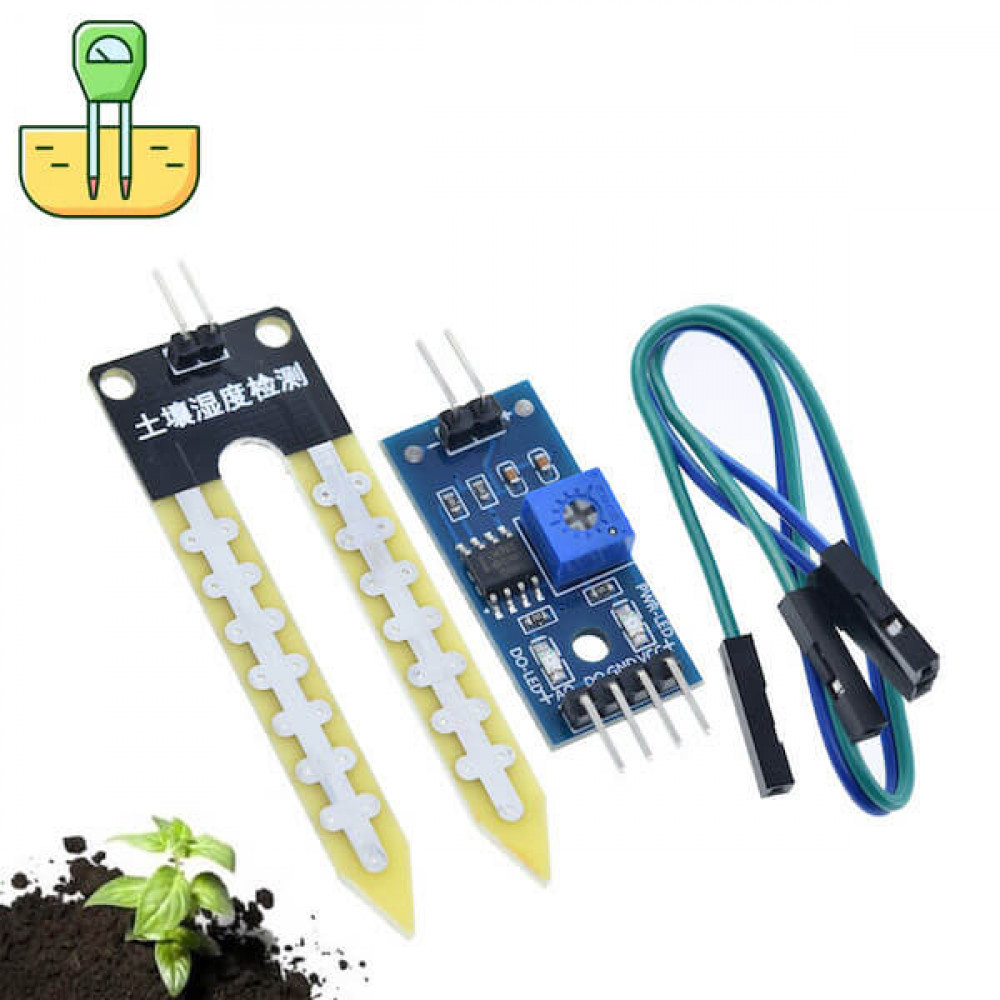

Датчик влажности почвы (гигрометр) показывает, сухая почва или влажная, выдавая на выход 0 или 1. Он отлично подходит для домашних растений, теплиц и автоматических систем полива. В комплекте есть плата с микросхемой LM393 и подстроечным резистором, с помощью которого регулируется порог срабатывания. Управление осуществляется через контроллер и специальную программу.
Характеристики:
- Материал: никелированное покрытие зонда (защита от коррозии, увеличенный срок службы)
- Чип компаратора: LM393
- Диапазон питания: 3.3В – 5В
- Интерфейсы:
- A0 — аналоговый выход (точное измерение уровня влажности)
- D0 — цифровой выход (срабатывание по порогу, регулируемому потенциометром)
- Регулировка: синий подстроечный потенциометр для задания порога влажности
- Индикация: светодиоды PWR (питание) и DO (состояние выхода)
- Размер модуля: 32 × 14 мм
- Размер зонда: 65 × 20 мм
- Крепление: предусмотрены монтажные отверстия для фиксации
- Вес: ~7 г (с проводами)
| Пин | Обозначение | Описание |
|---|---|---|
| 1 | VCC | Питание (+) на датчик |
| 2 | GND | Подключение к земле / Питание (-) |
| 3 | DO | Цифровой выход: 0 или 1 в зависимости от влажности почвы |
| 4 | AO / A.O. | Аналоговый выход: уровень влажности в виде напряжения |

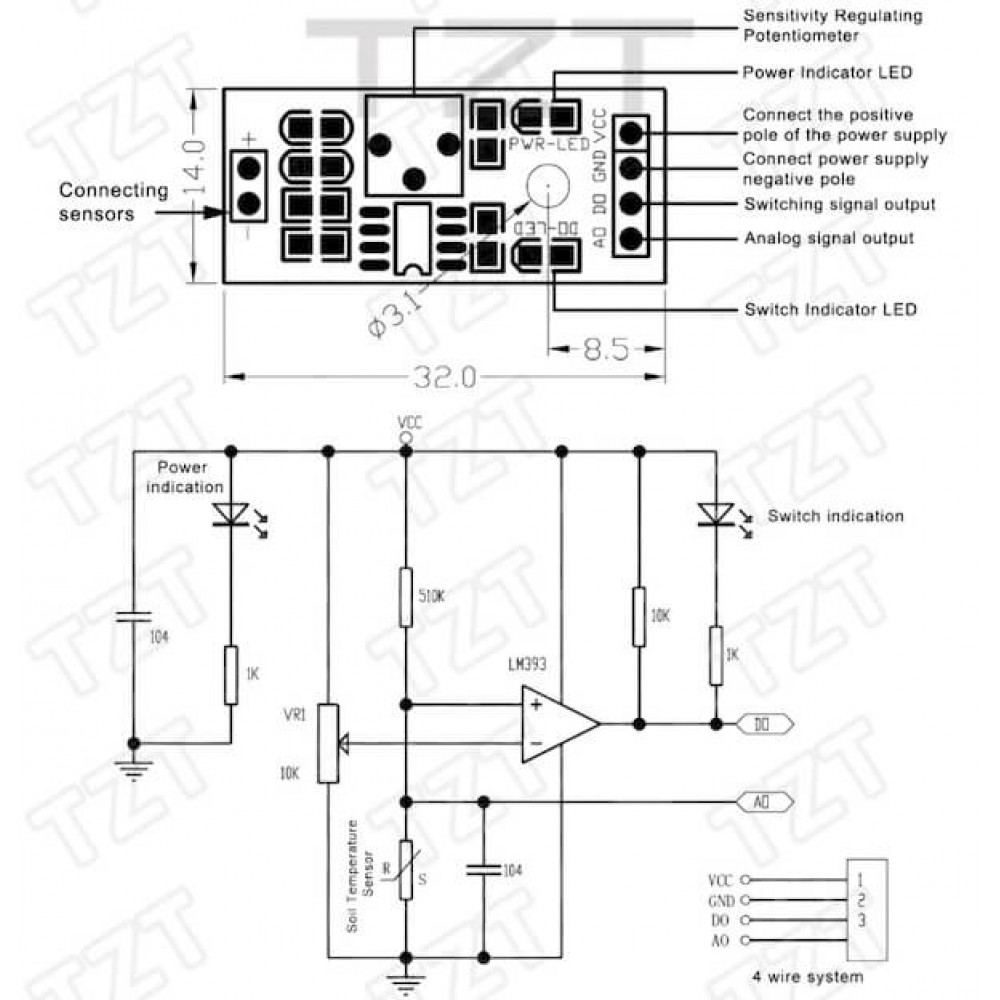

Элементы на плате:
- PWR-LED: синий светодиод, показывает подачу питания на датчик
- DO-LED: красный светодиод, показывает передачу цифрового сигнала на контроллер
- VR1 / Potentiometer (10K): подстроечный резистор для регулировки порога срабатывания датчика
- LM393: компаратор, обеспечивает стабильную работу цифрового выхода
Применение:
- Автоматический полив огорода и комнатных растений
- Контроль влажности почвы в теплицах
- Системы умного дома
- Учебные проекты на Arduino, Raspberry Pi и других контроллерах
- Готовое решение с реле и датчиком влажности почвы можно посмотреть и приобрести здесь.
FAQ — Часто задаваемые вопросы
Q: Из чего состоит датчик влажности почвы?

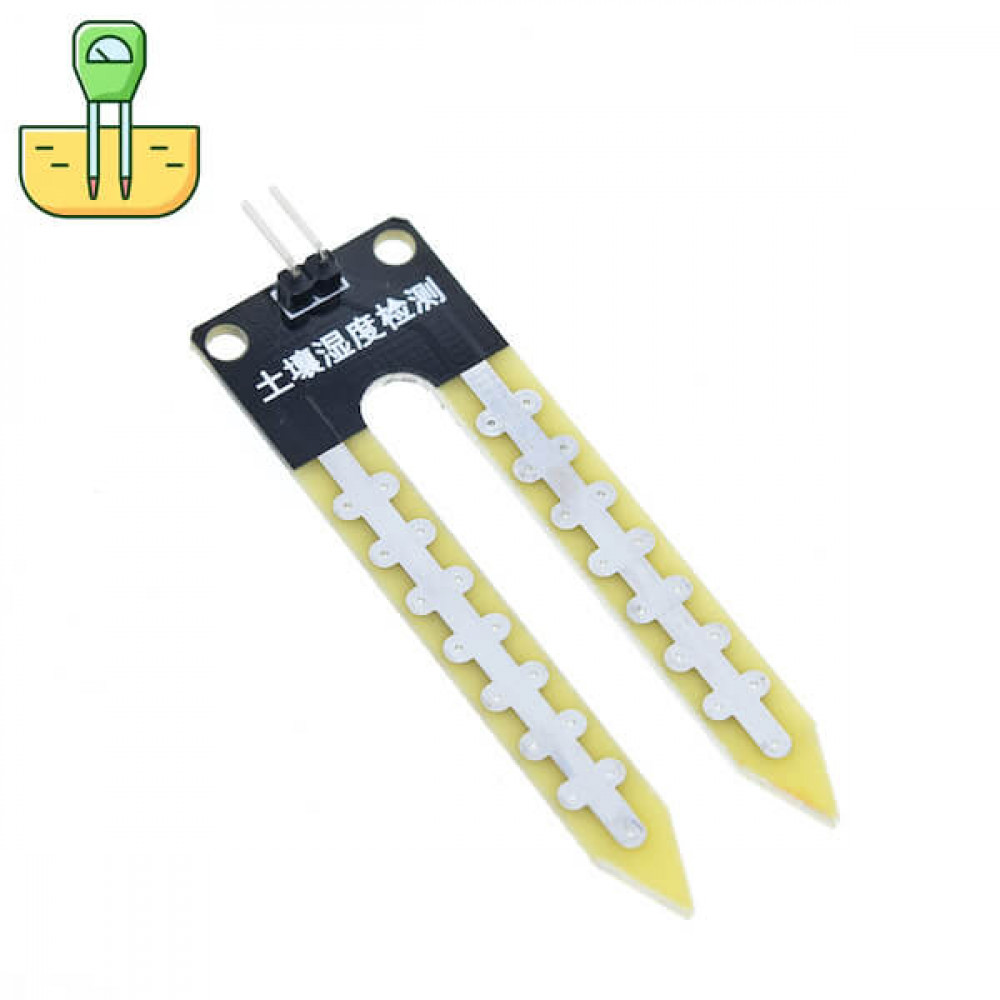

A: Датчик включает два элемента — металлические электроды (щупы), которые погружаются в почву, и управляющую плату, которая обрабатывает сигнал.
Q: Как измеряется влажность почвы?
A: Принцип работы основан на том, что влажная почва лучше проводит электрический ток. Чем больше влаги, тем выше проводимость, и это отражается на выходном сигнале.
Q: Как правильно использовать датчик для замеров?
A: Электроды нужно погрузить в почву и считывать сигнал через аналоговый (A0) или цифровой (D0) выход. Для цифрового выхода можно настроить порог срабатывания с помощью подстроечного резистора (потенциометра).
Q: Влияет ли влага на срок службы датчика?
A: Да. Из-за электролитической коррозии электроды со временем изнашиваются. Чтобы продлить срок службы датчика, рекомендуется подавать питание только на время измерений, а не держать его постоянно включённым.
Q: В чем разница между выходами A0 и D0?
A: A0 — аналоговый выход, даёт точное значение влажности (в виде числа). D0 — цифровой выход, выдаёт только два состояния: «сухо» или «влажно».
Q: Как подключить датчик к Arduino?
A: VCC подключается к 3.3–5В, GND — к земле, а A0 или D0 — к аналоговому или цифровому входу Arduino. Лучше использовать A0 для более точных измерений.
Q: Для чего нужны светодиоды на плате?
A: На плате есть два светодиода: Синий — показывает, что на датчик подано питание. Красный — загорается, когда датчик передаёт сигнал в контроллер (например, на Arduino).
| Тип | датчик |
|---|---|
| Интерфейсы связи | GPIO, аналоговый |
| Назначение | влажность / дождь |
| Совместимость | Arduino, ESP8266, ESP32, STM32, Raspberry |
-
