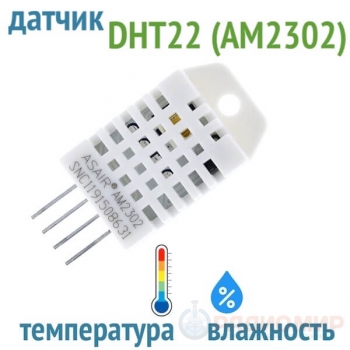

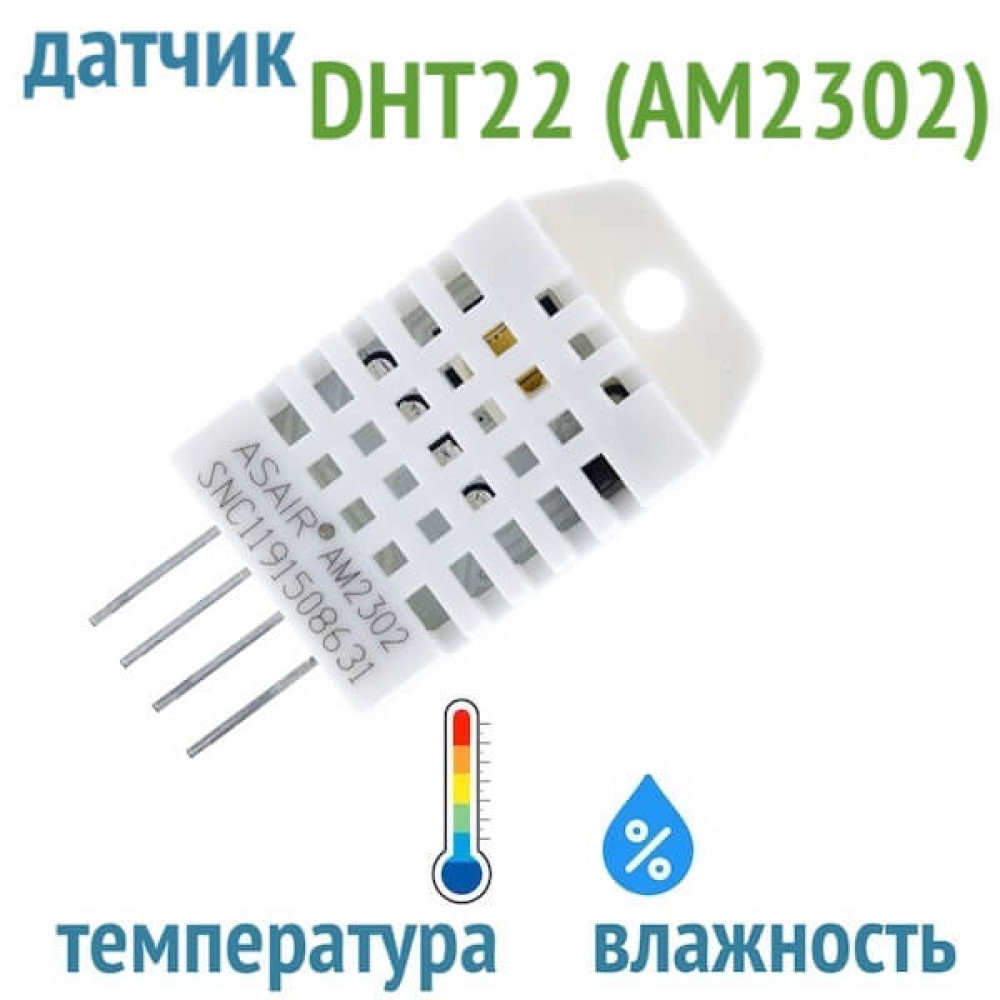

DHT22 (AM2302) – цифровой датчик температуры и влажности.
Как это работает
DHT22 (AM2302) устроен очень просто: внутри датчика есть термистор для измерения температуры и конденсатор с полимерным диэлектриком для фиксации влажности. Встроенный микрочип преобразует аналоговые сигналы в цифровые, что повышает точность измерений. Полученные данные легко считываются любым микроконтроллером, например Arduino.
Технические характеристики
- Диапазон измерения влажности: 0–99.9% RH (при 0–50°C)
- Погрешность измерения влажности: ±2%
- Диапазон измерения температуры: -40°C…80°C
- Погрешность измерения температуры: ±0.5…1°C
- Разрешение: 16 бит
- Период выборки: 2 с
- Рабочее напряжение: 3.3–5.5 В
- Дальность передачи данных: >10 м (с Rp = 1 кОм)
- Вес: 2.3 г
Распиновка датчика
| № пина | Название | Описание |
|---|---|---|
| ① | GND | Подключается к земле |
| ② | VDD | Подключается к питанию (5 В или 3.3 В) |
| ③ | SDA | Используется для обмена данными между датчиком и Arduino, подключается через подтягивающий резистор Rp к VDD (10 кОм) |
| ④ | NC | Не используется |
FAQ по датчику DHT22
Как часто можно считывать данные с DHT22?
Минимальный рекомендуемый интервал между измерениями – 2 секунды. Более частые опросы могут привести к перегреву датчика и незначительным погрешностям.
Можно ли использовать датчик на улице?
DHT22 рассчитан на работу в диапазоне -40…80°C и влажности до 99.9%, но длительное воздействие высокой влажности или экстремальных температур ускоряет старение сенсора. Для уличного использования рекомендуется защита от дождя и прямого солнца.
Что делать, если показания влажности кажутся странными?
Если датчик длительно работал при влажности >80% или за пределами рекомендуемого диапазона, показания могут быть временно неточными. Дайте датчику «отдохнуть» в нормальных условиях 1–2 суток, и точность восстановится.
Можно ли подключить несколько DHT22 к одной линии данных?
DHT22 использует однопроводной интерфейс, поэтому к одной линии SDA можно подключать только один датчик напрямую. Для нескольких датчиков используйте мультиплексор или отдельные линии данных с индивидуальными резисторами Rp.
Можно ли использовать датчик в аккумуляторных проектах?
Да, датчик имеет низкое энергопотребление, особенно если измерения делаются с интервалом ≥2 секунд. При более частых опросах ток потребления может увеличиваться.
Как защитить датчик от электромагнитных помех?
Используйте экранированный кабель для линии данных и избегайте прокладывания линии рядом с силовыми проводами. Подтягивающий резистор Rp помогает повысить устойчивость к шумам.
Что такое подтягивающий резистор (Rp) и зачем он нужен?
Rp соединяет линию данных SDA с питанием VDD для правильной работы однопроводного интерфейса. Рекомендуемое значение – 10 кОм. Линию данных можно передавать на расстояние более 10 метров.
Важно: добавлять R5 и C4 для усиления помехоустойчивости не рекомендуется.
