| Типдатчик | Интерфейсы связианалоговый | Назначениезвук / аудио |
| СовместимостьArduino, ESP8266, ESP32, STM32 |

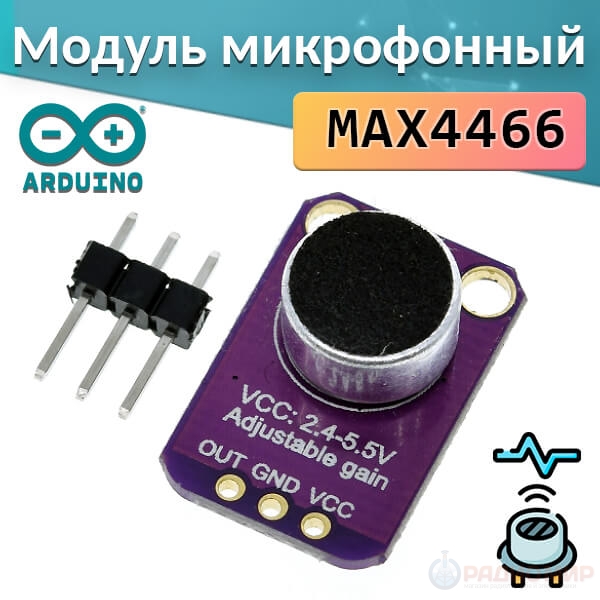

Этот модуль представляет собой готовую плату с паяным электретным микрофоном (20–20 кГц) и встроенным операционным усилителем MAX4466, специально разработанным для работы с аудиосигналами. В отличие от дешёвых аналогов, модуль имеет отличное подавление шумов питания и обеспечивает чистый звук без заметных искажений и «шипения».
Усилитель оснащён подстроечным резистором для регулировки коэффициента усиления. Настраиваемый диапазон — от 25x до 125x. При обычной громкости речи (~15 см от микрофона) на выходе формируется сигнал около 200 мВ пик-пик, подходящий для «линейного» входа, либо до 1 В пик-пик — оптимально для подачи на АЦП микроконтроллера. При высоком уровне звука выход может достигать до 5 В пик-пик.
Модуль идеально подходит для проектов: голосовых преобразователей, записи и обработки аудио, а также любых систем, где требуется компактный и малошумящий микрофон.
Подключение:
- GND — земля
- VCC — питание 2.4–5 В (лучше всего использовать 3.3 В для чистого звука)
- OUT — выход аудиосигнала (смещение по постоянному току = VCC/2)
Выход можно напрямую подключить к АЦП микроконтроллера. Для подключения к динамикам потребуется внешний усилитель.
Характеристики:
- Микрофон: электретный, диапазон 20–20 000 Гц
- Усилитель: MAX4466 с низким уровнем шума
- Коэффициент усиления: регулируемый, 25x–125x
- Выходное напряжение: от 200 мВpp до 5 Вpp
- Подключение: GND, VCC (2.4–5 В), OUT
- Подстроечный резистор для настройки усиления
- Смещение выхода: VCC/2 (DC-составляющая)
FAQ — ответы на частые вопросы:
Можно ли подключить модуль напрямую к динамику?
Нет, модуль не рассчитан на нагрузку в виде динамика или наушников (исключение — самые маленькие «капельки»). Для работы с динамиком нужен внешний усилитель мощности.
Нужен ли разделительный конденсатор на выходе?
Если устройство принимает AC-сигнал — да, достаточно поставить конденсатор 100 мкФ. Если используется микроконтроллер или усилитель с уже встроенной развязкой, конденсатор не обязателен.
Можно ли подключить модуль к Arduino напрямую?
Да, достаточно соединить вывод OUT с аналоговым входом Arduino. Дополнительные элементы (усилитель или конденсатор) не нужны.
| Тип | датчик |
|---|---|
| Интерфейсы связи | аналоговый |
| Назначение | звук / аудио |
| Совместимость | Arduino, ESP8266, ESP32, STM32 |
-
