| Типдатчик | Интерфейсы связианалоговый | Назначениезвук / аудио |
| СовместимостьArduino, ESP8266, ESP32, STM32 |

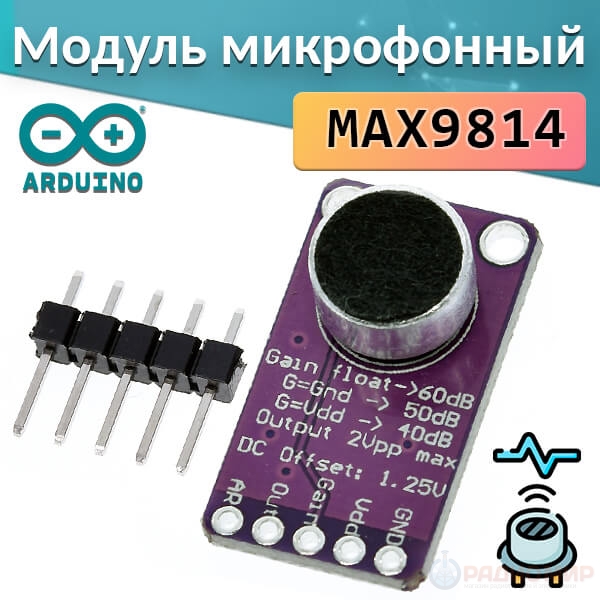

Модуль микрофона с усилителем MAX9814 — это компактная и недорогая плата с высококачественным усилением звука и встроенной функцией автоматической регулировки усиления (АРУ, AGC). На плате уже установлен микрофон, поэтому нет необходимости подключать внешний.
Схема модуля включает:
- малошумящий предусилитель с фиксированным усилением 12 дБ,
- регулируемый каскад усиления с автоматическим изменением коэффициента от 0 до 20 дБ в зависимости от выходного сигнала и порога АРУ,
- выходной усилитель с тремя уровнями усиления (40, 50 и 60 дБ).
Характеристики
- Автоматическая регулировка усиления (AGC): есть
- Коэффициенты усиления выходного каскада: 40 дБ, 50 дБ, 60 дБ
- Напряжение питания: 2,7–5,5 В
- Ток потребления: около 3 мА
- Рабочий диапазон температур: от -40°C до +85°C
- Уровень входных шумов усилителя: 30 нВ
- Уровень выходных шумов: 430 мкВ при f = 20 кГц
- Соотношение сигнал/шум (SNR) при выходе 500 мВ: 61 дБ
- THD: 0,04%
Коэффициент усиления настраивается через контакт Gain (см. маркировку на плате):
- Gain соединен с Vdd — усиление 40 дБ;
- Gain соединен с GND — усиление 50 дБ;
- Gain не подключен — усиление 60 дБ.
Контактная группа модуля:
- GND – земля, общий провод;
- Vdd – питание;
- Gain – управление коэффициентом усиления;
- Out – выход звукового сигнала;
- AR – вход обратной связи для настройки АРУ.
Часто задаваемые вопросы
Есть ли микрофон на плате?
Да, модуль поставляется с встроенным микрофоном.
Как работает АРУ (AGC)?
АРУ подавляет громкие звуки, чтобы они не перекрывали полезный сигнал и не перегружали усилитель, при этом усиливая тихие и удалённые звуки. Это делает модуль идеальным для записи или обнаружения звука в условиях изменяющейся громкости.
Какое выходное напряжение усилителя?
Выходное напряжение составляет около 2 В постоянного тока при смещении 1,25 В, что позволяет использовать модуль с любым аналого-цифровым преобразователем с входом до 3,3 В.
Можно ли подключить к линейному входу?
Да, достаточно поставить последовательно блокирующий конденсатор 1–100 мкФ (рекомендуется 100 мкФ).
Преимущества модуля
— Широкий динамический диапазон
— Низкий уровень шумов и искажений
— Возможность настройки коэффициента усиления
— Подходит для проектов записи и анализа звука в окружающем пространстве
| Тип | датчик |
|---|---|
| Интерфейсы связи | аналоговый |
| Назначение | звук / аудио |
| Совместимость | Arduino, ESP8266, ESP32, STM32 |
-
