| Типдатчик | Интерфейсы связиGPIO | Назначениетемпература и влажность |
| СовместимостьArduino, ESP8266, ESP32, STM32, Raspberry |

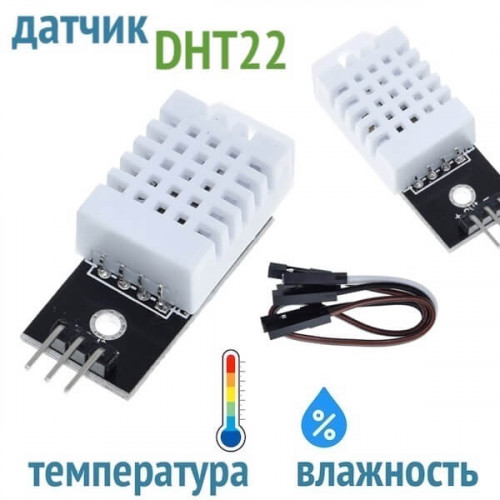

DHT22 Digital Temperature and Humidity Sensor (AM2302) с модулем PCB и кабелем – это цифровой датчик для точного измерения температуры и влажности. В отличие от простых аналоговых датчиков, он сразу выдаёт откалиброванные цифровые значения, что упрощает интеграцию с Arduino и другими микроконтроллерами.
Особенности модуля: - Широкий диапазон измерений: влажность от 0 до 100% RH, температура от -40°C до +80°C.
- Высокая точность: ±2%RH для влажности и ±0.5°C для температуры.
- Быстрый отклик: влажность менее 5 секунд, температура менее 20 секунд.
- Компактные размеры (38×15×10 мм), низкое энергопотребление.
- Сигнальная линия поддерживает длину кабеля до 20 метров.
- Модуль PCB и кабель в комплекте для удобства подключения.
Как это работает: Конструкция датчика DHT22 основана на двух элементах: ёмкостном сенсоре влажности и NTC-термисторе для измерения температуры. Встроенный микроконтроллер преобразует аналоговый сигнал в цифровой и передаёт данные через однопроводный интерфейс. Благодаря этому датчик легко подключается к Arduino, ESP8266, ESP32 и другим контроллерам.

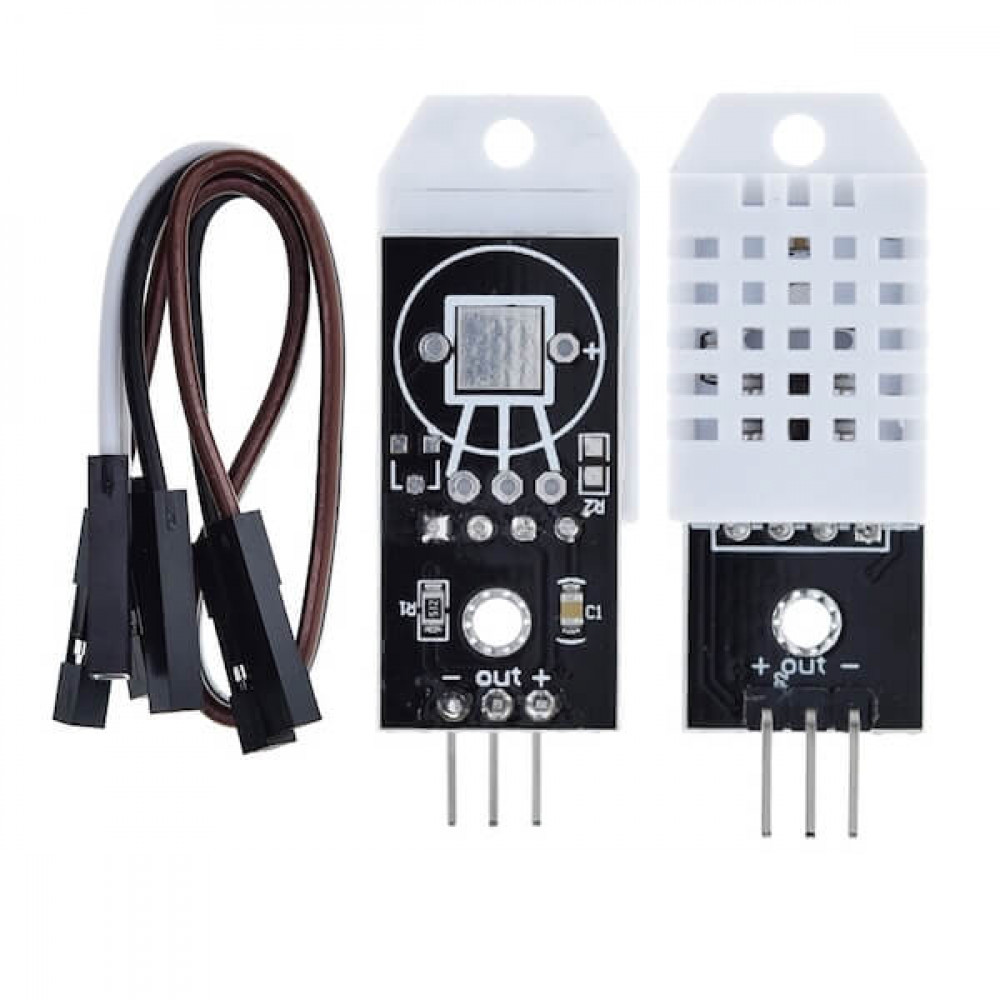

- VCC (+) – питание (3.3–5 В)
- GND (-) – «земля», общий провод, GND
- OUT – цифровой выход (подключается к цифровому выводу, например, Arduino или микроконтроллера)
Важно: не перепутайте подключение VCC и GND, это может вывести модуль из строя.
FAQ – часто задаваемые вопросы:Нужно ли ставить подтягивающий резистор для DATA-линии?
В модуле на плате подтягивающий резистор уже установлен, поэтому дополнительно ставить его не нужно. Если же используется «голый» датчик DHT22 (без платы), тогда необходимо подключить внешний резистор 10 кОм между выводами DATA и VCC.
Можно ли подключить модуль к 5 В?
Да, датчик работает в диапазоне от 3.3 В до 5 В. Но если он используется с контроллером, у которого логика 3.3 В (например, ESP8266 или ESP32), рекомендуется питать модуль от 3.3 В.
Какой максимальной длины может быть кабель?
Передача данных допускается на расстояние до 20 метров, но при больших длинах провода рекомендуется использовать кабель с экранированием и подходящий резистор подтяжки.
Чем модуль отличается от «голого» датчика DHT22?
В модуле уже предусмотрена плата с обвязкой и резистором подтяжки, подключение выполняется удобнее. «Голый» датчик требует самостоятельной установки резистора и более аккуратного монтажа.
| Тип | датчик |
|---|---|
| Интерфейсы связи | GPIO |
| Назначение | температура и влажность |
| Совместимость | Arduino, ESP8266, ESP32, STM32, Raspberry |
-
