| Особенности модуляДисплей |

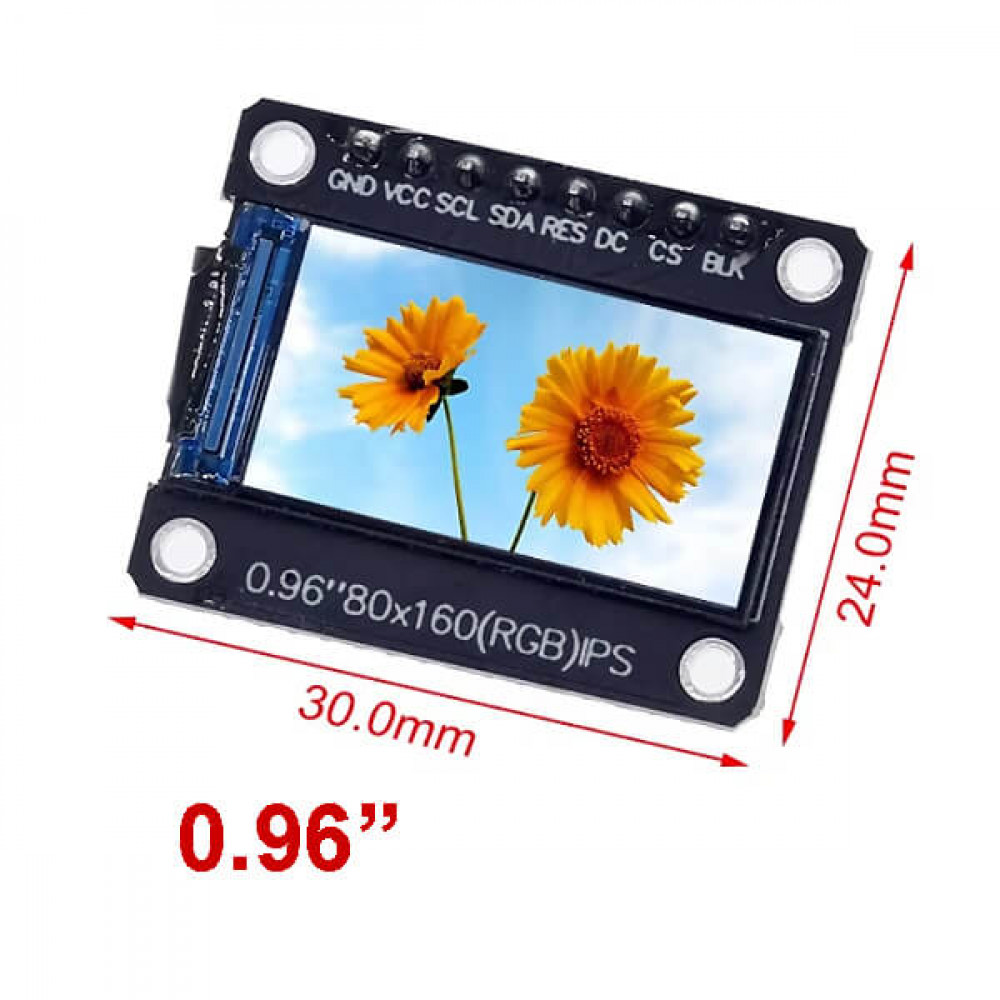

Цветной TFT IPS экран диагональю 0.96" (80×160) собран на контроллере ST7735 c управлением через SPI интерфейс. Встроенный стабилизатор на 3.3В, дисплей может работать как от 3.3V, так и от 5V.
Дисплей идеально подойдет для вывода текста, графиков и живых анимаций с управляющей платформы Arduino.
Характеристики
Количество цветов: 65K
Драйвер матрицы: ST7735
Напряжение питания: 3.3–5 В
Напряжение логики: 3.3 В

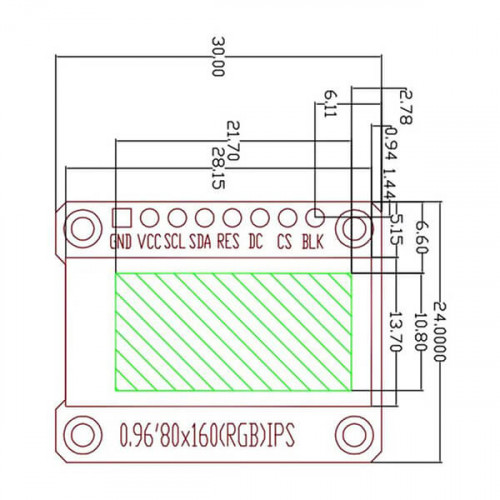

Размеры экрана: 10,8×21,7 мм
Габариты платы: 30×24 мм
| Вывод | Имя сигнала | Альтернативное имя сигнала | Описание |
|---|---|---|---|
| 1 | GND | - | Земля |
| 2 | VCC | - | Питание 3.3 - 5 Вольт |
| 3 | SCL | SCK | Синхронизация |
| 4 | SDA | MOSI/DO | Данные |
| 5 | RES | RST | Аппаратный сброс дисплея. Активный низкий уровень. |
| 6 | DC | - | Выбор передачи данных или команд: команда при низком уровне, данные при высоком уровне. |
| 7 | CS | SS | Выбор экрана. Используется для подключения нескольких дисплеев параллельно. Активный низкий уровень. |
| 8 | BLK | - | Включение подсветки. Напряжение питания 3,3 В. Подключать не обязательно. |
| Особенности модуля | Дисплей |
|---|
-
