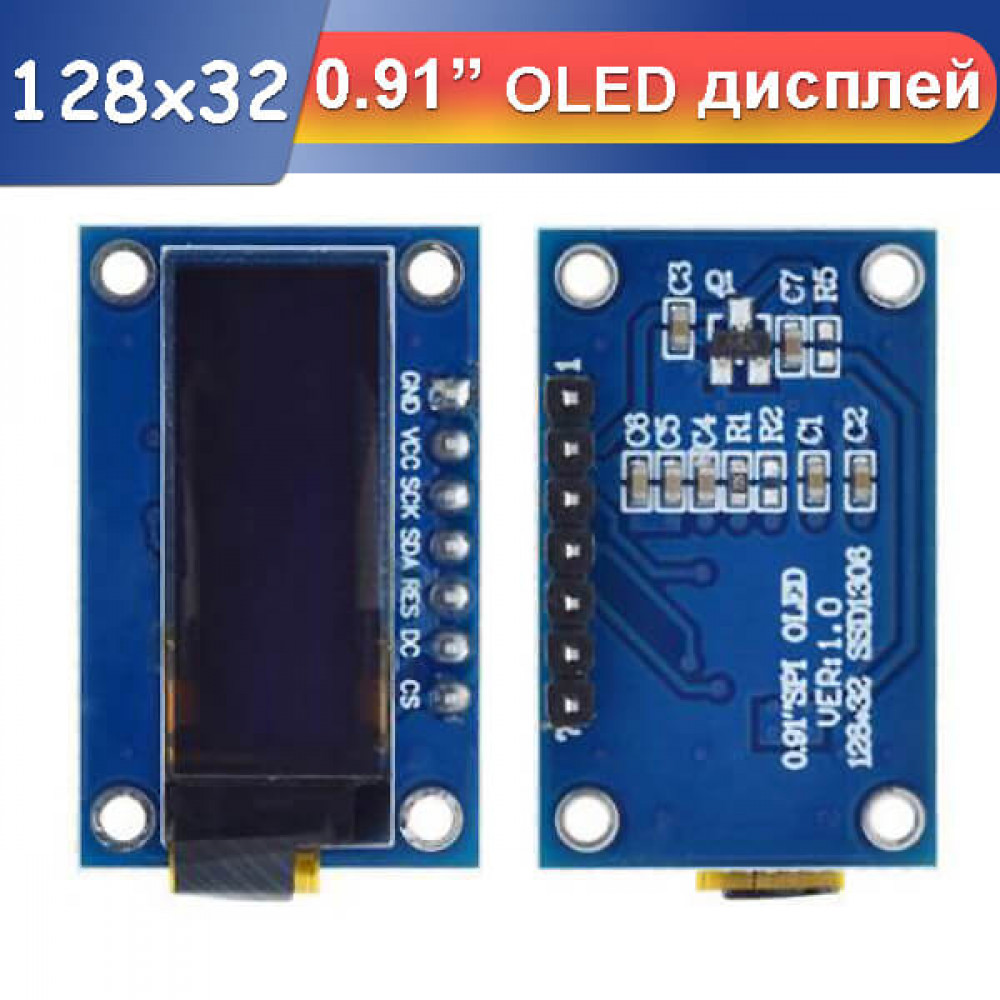

OLED дисплей 0.91" 128x32 на контроллере SSD1306 — компактный монохромный модуль с интерфейсом SPI. Отлично подходит для Arduino, микроконтроллеров и DIY проектов. Обеспечивает высокую контрастность, широкий угол обзора и низкое энергопотребление.
Благодаря разрешению 128×32 точки и положительному режиму отображения дисплей чётко выводит текстовую и графическую информацию. Технология «Normally Black» делает картинку насыщенной и удобной для чтения даже при плохом освещении.
Модуль поддерживает питание 3.3–5 В, имеет встроенный драйвер SSD1306 и удобное подключение через интерфейс SPI. Рабочий диапазон температур от -40 до +70 °C позволяет использовать дисплей в промышленных и уличных устройствах.
Компактные размеры делают OLED 0.91" 128x32 отличным выбором для портативной электроники, измерительных приборов, умных устройств и других проектов, где требуется информативный экран при минимальном энергопотреблении.
Характеристики
- Тип дисплея: OLED, монохромный
- Размер: 0.91" (диагональ)
- Разрешение: 128 × 32 точки
- Контроллер: SSD1306
- Интерфейс: SPI
- Режим отображения: Positive
- Напряжение питания: 3.3–5 В
- Рабочая температура: -40…+70 °C

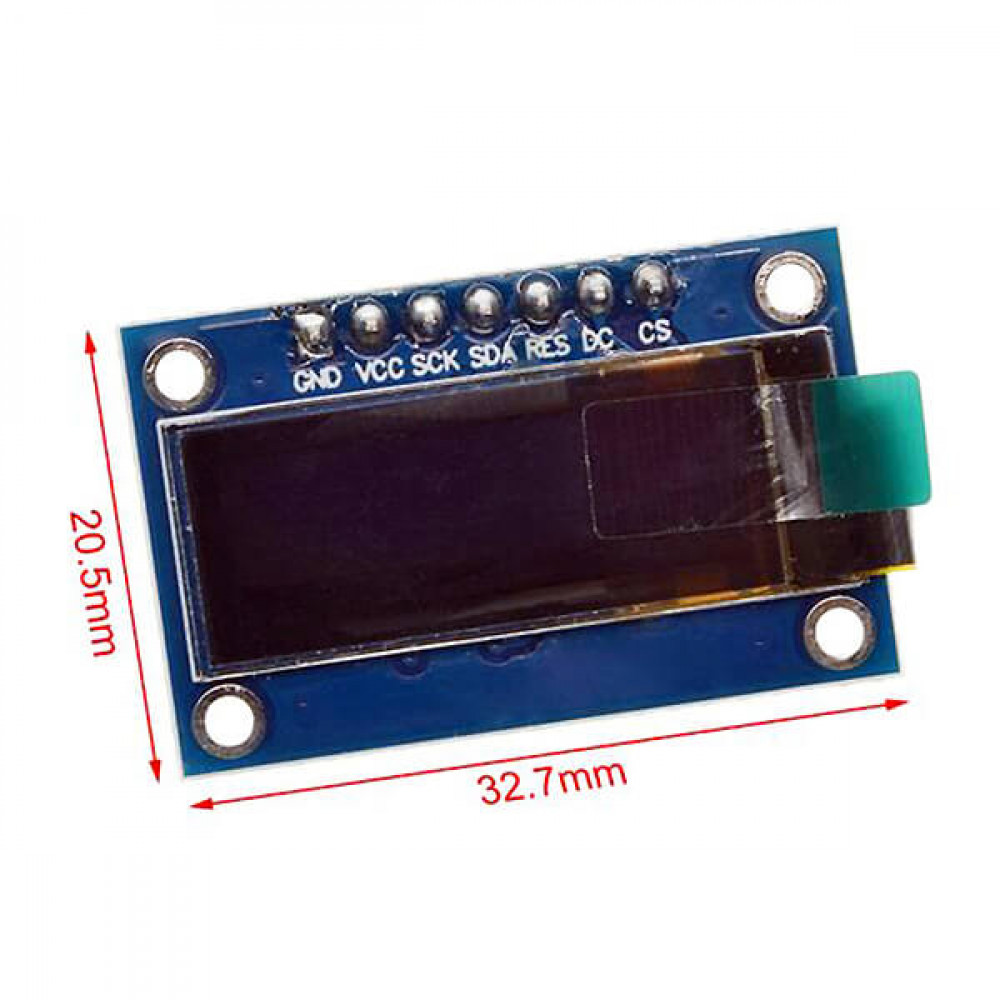

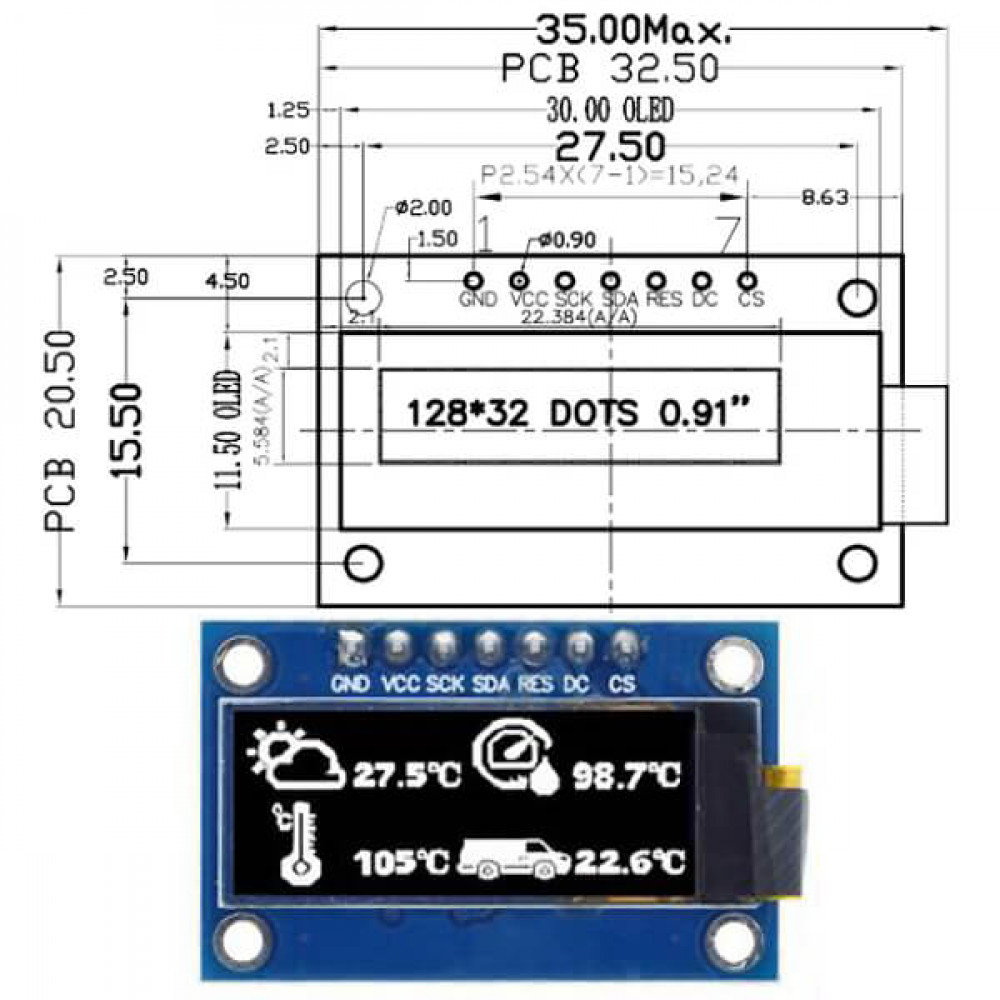

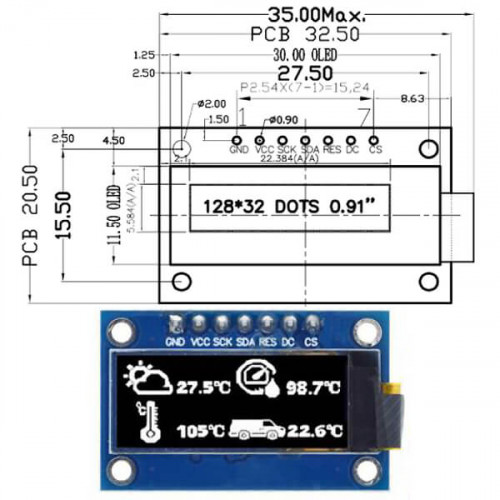

- Размер модуля: 32.7 × 20.5 × 11.3 мм
- Эффективная область: 22.384 × 5.584 мм
- Расстояние между точками: 0.175 × 0.175 мм
- Размер точки: 0.159 × 0.159 мм

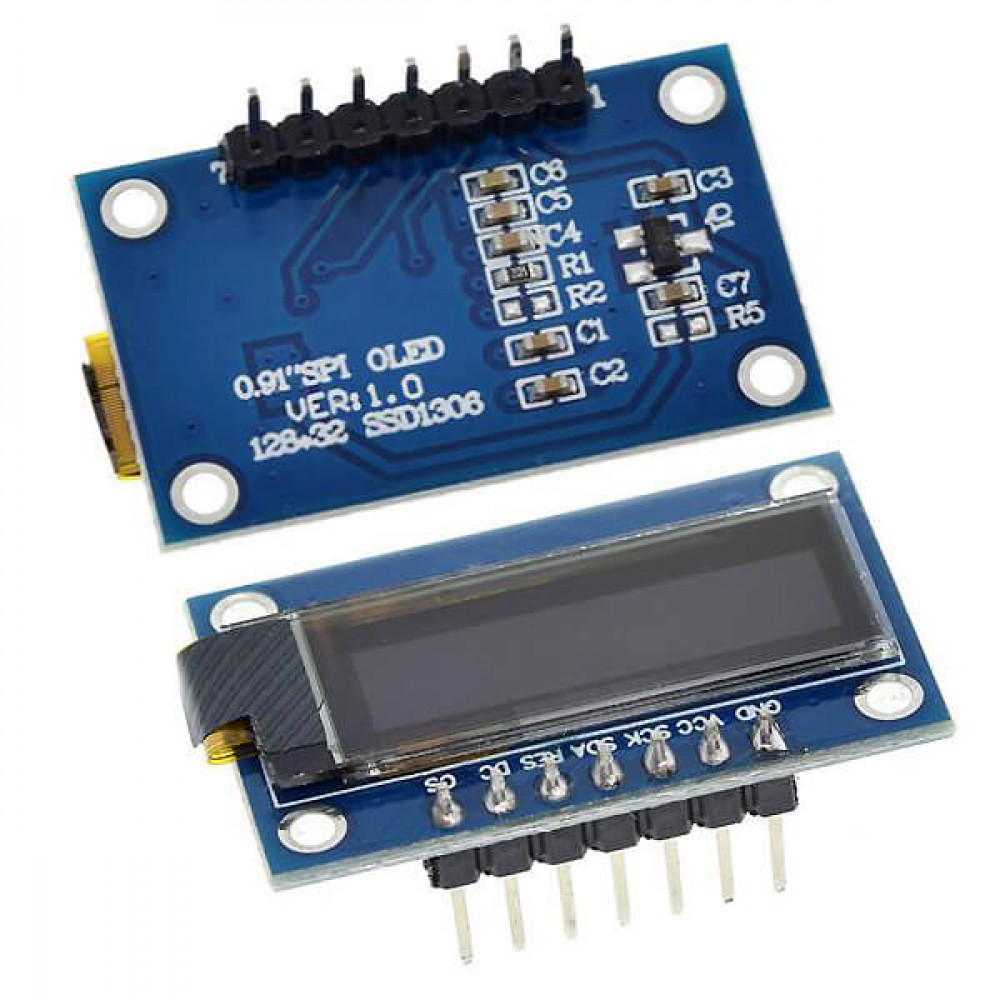

Распиновка (Pinout)
| № пина | Символ | Назначение |
|---|---|---|
| 1 | GND | Этот пин необходимо подключить к земле (GND). |
| 2 | VCC | Питание для OLED-модуля. Подключается к источнику 3.3–5 В. |
| 3 | SCL | Сигнал SCL. |
| 4 | SDA | Сигнал SDA. |
| 5 | RES | Сигнал сброса контроллера. При низком уровне происходит инициализация чипа. При нормальной работе держите высокий уровень. |
| 6 | DC | Data/Command. Контрольный пин. Если высокий уровень — данные интерпретируются как данные дисплея, если низкий — передаются как команда. |
| 7 | C.S. | Chip Select. Выбор микросхемы. Низкий уровень — активен, высокий — отключён. |
FAQ
Как подключить OLED дисплей 0.91" 128x32 к Arduino?
Подключение осуществляется через интерфейс SPI. Подключите пины GND, VCC, SCL, SDA, RES, DC и C.S. к соответствующим выводам Arduino. Для работы используйте библиотеку Adafruit SSD1306 или аналогичную.
Какое питание требуется?
OLED дисплей работает от 3.3–5 В постоянного тока. Подключение должно быть стабильным, желательно через стабилизатор или источник с фильтром.
В каких условиях можно использовать дисплей?
Рабочая температура от -40 до +70 °C, хранение -40…+80 °C. Можно использовать как в бытовых, так и в промышленных проектах.
Поддерживает ли дисплей графику?
Да, дисплей поддерживает как текстовый вывод, так и графику в монохромном режиме. Широкая библиотека драйверов SSD1306 облегчает программирование.
