TFT-дисплейный модуль 1.69" SPI 240x280 (RGB)
Нет в наличии
399
399 р.
Только самовывоз из магазина
- Доставка и отправка не осуществляются.
Банковские карты, наличные - По расчетному счету с организациями не работаем.
- Оформите заказ на сайте.
- Получите подтверждение заказа на Ваш электронный адрес.
Наш менеджер проверит наличие товара на складе и зарезервирует Ваш заказ. - Заберите заказ в магазине в удобное для Вас время.
Резерв товара сохраняется в течение 3-х дней.
- Обращаем Ваше внимание:
- - на данный момент у нас нет доставки и отправки по Екатеринбургу и России
- - только самовывоз
Оплата покупки производится при получении заказа в магазине.
Доступные способы оплаты: наличные, банковские карты.
Вместе с заказом выдается кассовый и товарный чек.
Обращаем Ваше внимание:
- по расчетному счету с организациями не работаем.
Доступные способы оплаты: наличные, банковские карты.
Вместе с заказом выдается кассовый и товарный чек.
Обращаем Ваше внимание:
- по расчетному счету с организациями не работаем.
Деятельность нашего магазина осуществляется в рамках закона «О защите прав потребителей» РФ.
Если в срок гарантийного обслуживания приобретенный в магазине товар выходит из строя, Вы получаете возможность бесплатного устранения неполадок, замены товара на аналогичный или возврата денежных средств.
Обращаем Ваше внимание, гарантийное обслуживание не распространяется на:
- Расходные элементы и материалы: аккумуляторы, батареи и т.д.
- Товары, подвергавшиеся ремонту лицами, не имеющими соответствующей квалификации.
- Товары со вскрытыми гарантийными пломбами на корпусе.
- Товары, поврежденные в результате неправильной эксплуатации или эксплуатировавшиеся не по назначению.
Если в срок гарантийного обслуживания приобретенный в магазине товар выходит из строя, Вы получаете возможность бесплатного устранения неполадок, замены товара на аналогичный или возврата денежных средств.
Обращаем Ваше внимание, гарантийное обслуживание не распространяется на:
- Расходные элементы и материалы: аккумуляторы, батареи и т.д.
- Товары, подвергавшиеся ремонту лицами, не имеющими соответствующей квалификации.
- Товары со вскрытыми гарантийными пломбами на корпусе.
- Товары, поврежденные в результате неправильной эксплуатации или эксплуатировавшиеся не по назначению.

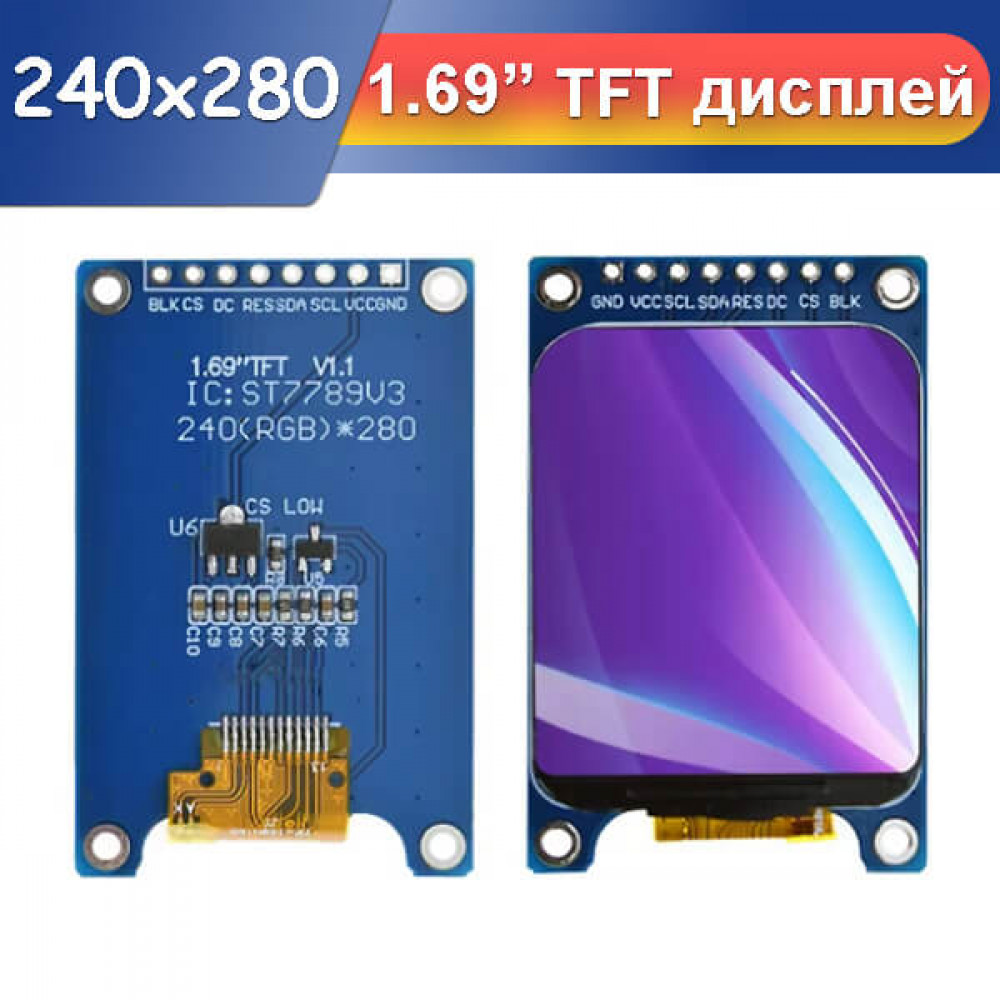

TFT 1,69" для использования с контроллерами Arduino, STM32, мини-компьютерами Raspbery Pi.

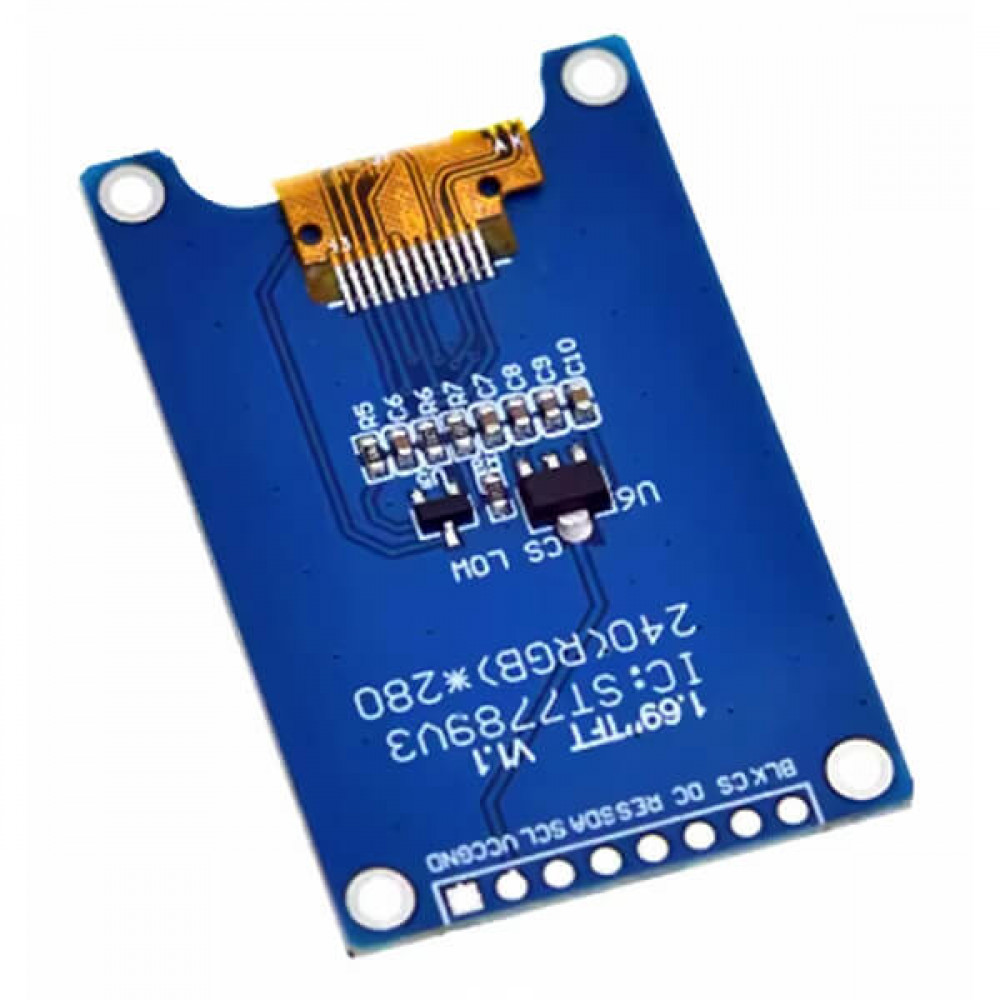

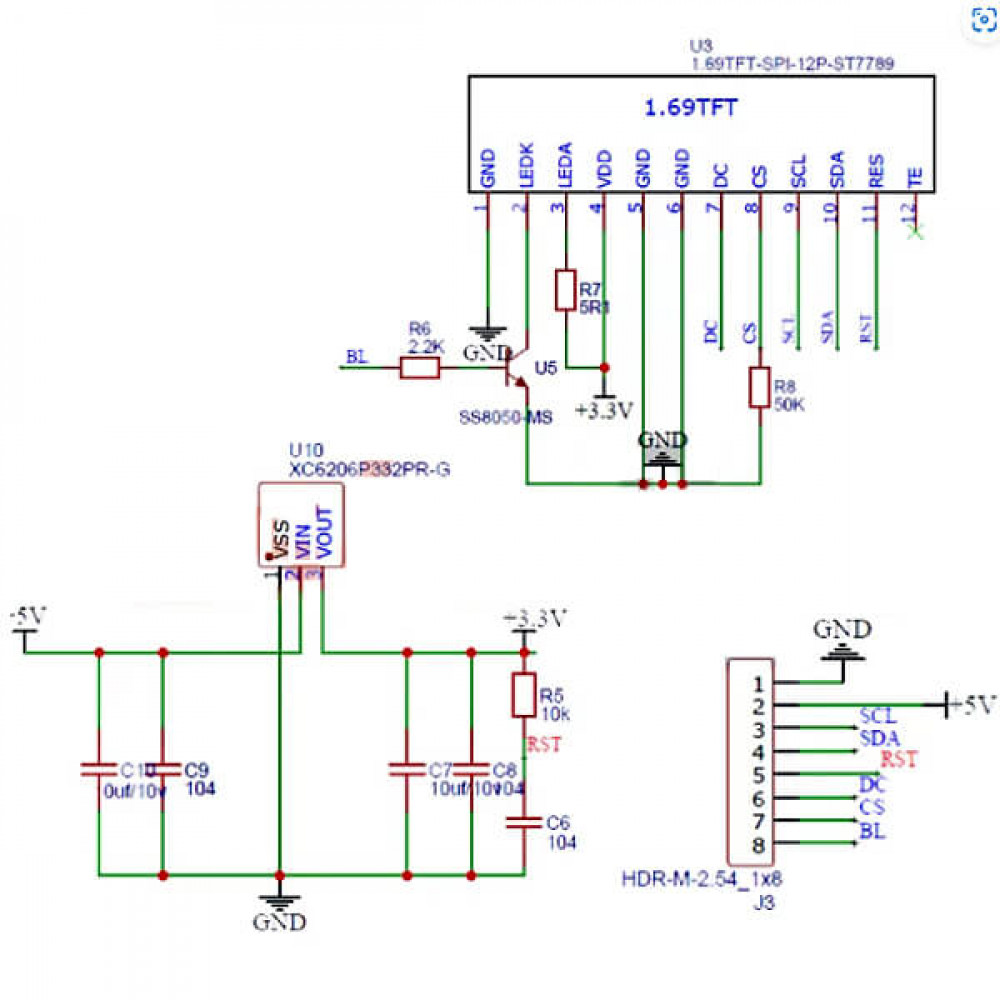

Полноцветный RGB-дисплей с диагональю 1,69 дюйма с разрешением 240х280 точек. Матрица дисплея подключена к встроенному чипу ST7789, который связывает экран с микроконтроллером. Дисплей общается с управляющими платами по SPI интерфейсу. Питание и управление выведены на 8-контактную колодку с шагом 2.54 мм и полностью совместимы с макетной платой. Модуль может питаться от напряжения 3,3 В или 5 В, поскольку он содержит стабилизатор 3,3 В, но совместим только с логикой 3,3 В.
Дисплей идеально подойдет для вывода текста, графиков и живых анимаций.
Характеристики
Количество цветов: 262000
Драйвер матрицы: ST7789V3
Напряжение питания: 3.3–5 В
Напряжение логики: 3.3 В
Размеры экрана: 27,972(H) × 32,634(V) мм

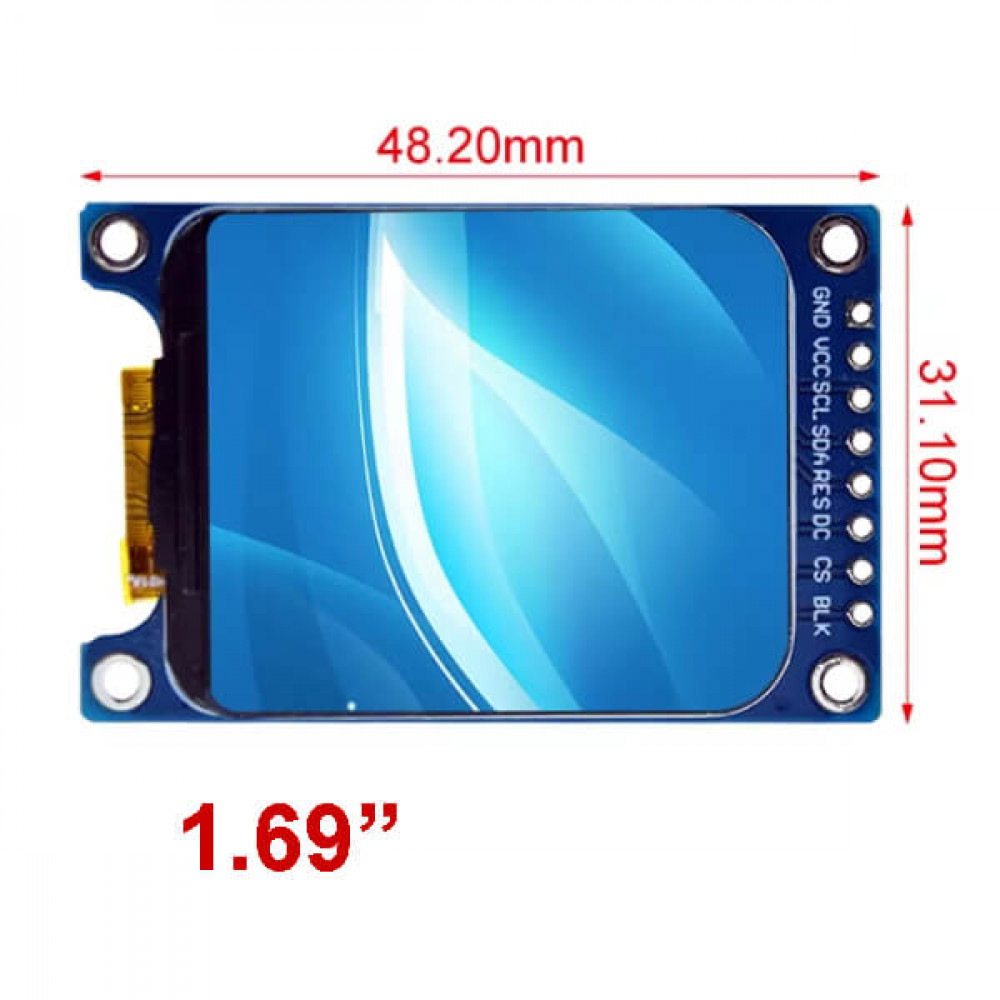

Габариты платы: 48.2(V) × 31.1(H) мм
| Вывод | Имя сигнала | Альтернативное имя сигнала | Описание |
|---|---|---|---|
| 1 | GND | - | Земля |
| 2 | VCC | - | Питание 3.3 - 5 Вольт |
| 3 | SCL | SCK | Синхронизация. Часы. |
| 4 | SDA | MOSI/DO | Данные |
| 5 | RES | RST | Аппаратный сброс дисплея. Активный низкий уровень. |
| 6 | DC | - | Выбор передачи данных или команд: команда при низком уровне, данные при высоком уровне. |
| 7 | CS | SS | Выбор экрана. Используется для подключения нескольких дисплеев параллельно. Активный низкий уровень. |
| 8 | BLK | - | Включение подсветки. Напряжение питания 3,3 В. Подключать не обязательно. |
| Основные характеристики | |
| Особенности модуля | Дисплей |
