Графический LCD дисплей ST7567A 128×64 SPI для Arduino и STM32
В наличии
545
545 р.
Доступность: В наличии
Код товара: J04-10, J03-11
Код товара: J04-10, J03-11
Только самовывоз из магазина
- Доставка и отправка не осуществляются.
Банковские карты, наличные - По расчетному счету с организациями не работаем.
- Оформите заказ на сайте.
- Получите подтверждение заказа на Ваш электронный адрес.
Наш менеджер проверит наличие товара на складе и зарезервирует Ваш заказ. - Заберите заказ в магазине в удобное для Вас время.
Резерв товара сохраняется в течение 3-х дней.
- Обращаем Ваше внимание:
- - на данный момент у нас нет доставки и отправки по Екатеринбургу и России
- - только самовывоз
Оплата покупки производится при получении заказа в магазине.
Доступные способы оплаты: наличные, банковские карты.
Вместе с заказом выдается кассовый и товарный чек.
Обращаем Ваше внимание:
- по расчетному счету с организациями не работаем.
Доступные способы оплаты: наличные, банковские карты.
Вместе с заказом выдается кассовый и товарный чек.
Обращаем Ваше внимание:
- по расчетному счету с организациями не работаем.
Деятельность нашего магазина осуществляется в рамках закона «О защите прав потребителей» РФ.
Если в срок гарантийного обслуживания приобретенный в магазине товар выходит из строя, Вы получаете возможность бесплатного устранения неполадок, замены товара на аналогичный или возврата денежных средств.
Обращаем Ваше внимание, гарантийное обслуживание не распространяется на:
- Расходные элементы и материалы: аккумуляторы, батареи и т.д.
- Товары, подвергавшиеся ремонту лицами, не имеющими соответствующей квалификации.
- Товары со вскрытыми гарантийными пломбами на корпусе.
- Товары, поврежденные в результате неправильной эксплуатации или эксплуатировавшиеся не по назначению.
Если в срок гарантийного обслуживания приобретенный в магазине товар выходит из строя, Вы получаете возможность бесплатного устранения неполадок, замены товара на аналогичный или возврата денежных средств.
Обращаем Ваше внимание, гарантийное обслуживание не распространяется на:
- Расходные элементы и материалы: аккумуляторы, батареи и т.д.
- Товары, подвергавшиеся ремонту лицами, не имеющими соответствующей квалификации.
- Товары со вскрытыми гарантийными пломбами на корпусе.
- Товары, поврежденные в результате неправильной эксплуатации или эксплуатировавшиеся не по назначению.

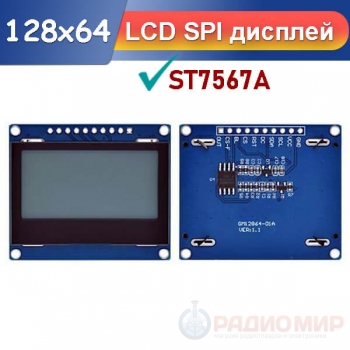

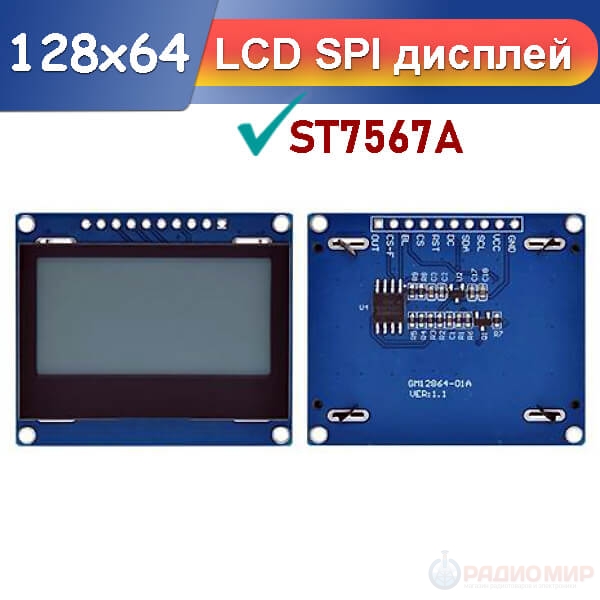

Графический LCD модуль ST7567A 128x64 SPI. Контроллер ST7567A (COG), подсветка на белых светодиодах, питание 3.3–5В, размеры 47×40 мм. Подходит для Arduino, STM32, ESP32 и других микроконтроллеров.
Комфортные цены
Внимательный сервис
Самовывоз
Графический дисплей 128×64 на контроллере ST7567A — это компактный и надёжный модуль для встраиваемых систем и DIY-проектов. Подходит для работы с микроконтроллерами через интерфейс SPI, поддерживает питание от 3.3В и 5В, что делает его совместимым с большинством устройств. Благодаря встроенной библиотеке шрифтов легко отображает текст, а подсветка обеспечивает хорошую читаемость при любом освещении.
Особенности
- Разрешение 128×64 точек — чёткое отображение текста и графики.
- Поддержка напряжений 3.3В и 5В
- Встроенная библиотека шрифтов для удобного вывода текста

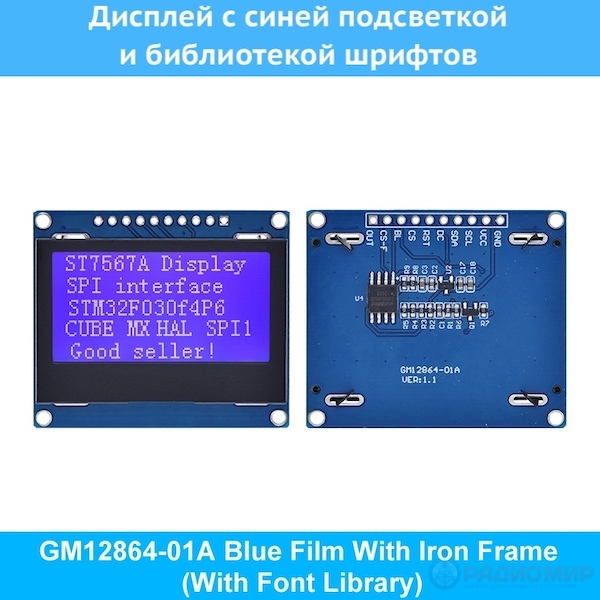

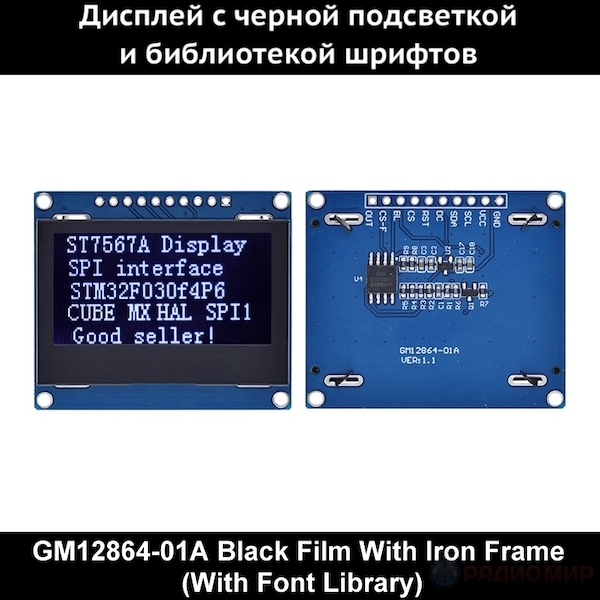

- Синяя / Черная подсветка для комфортной работы. Можно выбрать при оформлении заказа.
Технические характеристики
- Разрешение: 128×64 точек
- Тип дисплея: LCD FSTN
- Угол обзора: 70 градусов
- Напряжение питания: 3.3В – 5В
- Габариты: 47 × 40 × 6.6 мм
- Область отображения: 39.5 × 20.2 мм
- Активная область: 38.4 × 19.2 мм
- Размер точек (пикселей) дисплея: 0.28 × 0.28 мм
- Шаг точек (пикселей) дисплея:: 0.3 × 0.3 мм
Распиновка
| № пина | Обозначение | Назначение |
|---|---|---|
| 1 | GND | Земля |
| 2 | VCC | Питание (3.3В / 5В) |
| 3 | SCL | SPI Clock — тактовый сигнал |
| 4 | SDA | SPI Data — линия данных |
| 5 | DC | Выбор режима: данные / команды |
| 6 | RST | Сброс дисплея |
| 7 | CS | Chip Select — выбор устройства |
| 8 | B.L. | Подсветка |
| 9 | CS-F | Дополнительный чип-селект (опционально) |
| 10 | OUT | Выходной контакт (служебный) |
Частые вопросы
- Совместим ли дисплей с Arduino Uno?
Да, он подключается по SPI и работает через библиотеки U8g2 или Adafruit GFX. - Что значит «Встроенная библиотека шрифтов»?
Это версия дисплея со встроенным ROM-шрифтом (латиница, цифры, символы). В вариантах «Без библиотеки шрифтов» шрифта нет, и текст нужно выводить через библиотеку микроконтроллера. - Можно ли питать напрямую от 5 В?
Да, модуль поддерживает 3.3 В и 5 В, что делает его универсальным для разных микроконтроллеров. - Где чаще всего используют?
В 3D-принтерах, измерительных приборах, DIY-проектах, копировальных аппаратах, сетевом оборудовании.
| Основные характеристики | |
| Особенности модуля | Дисплей |
