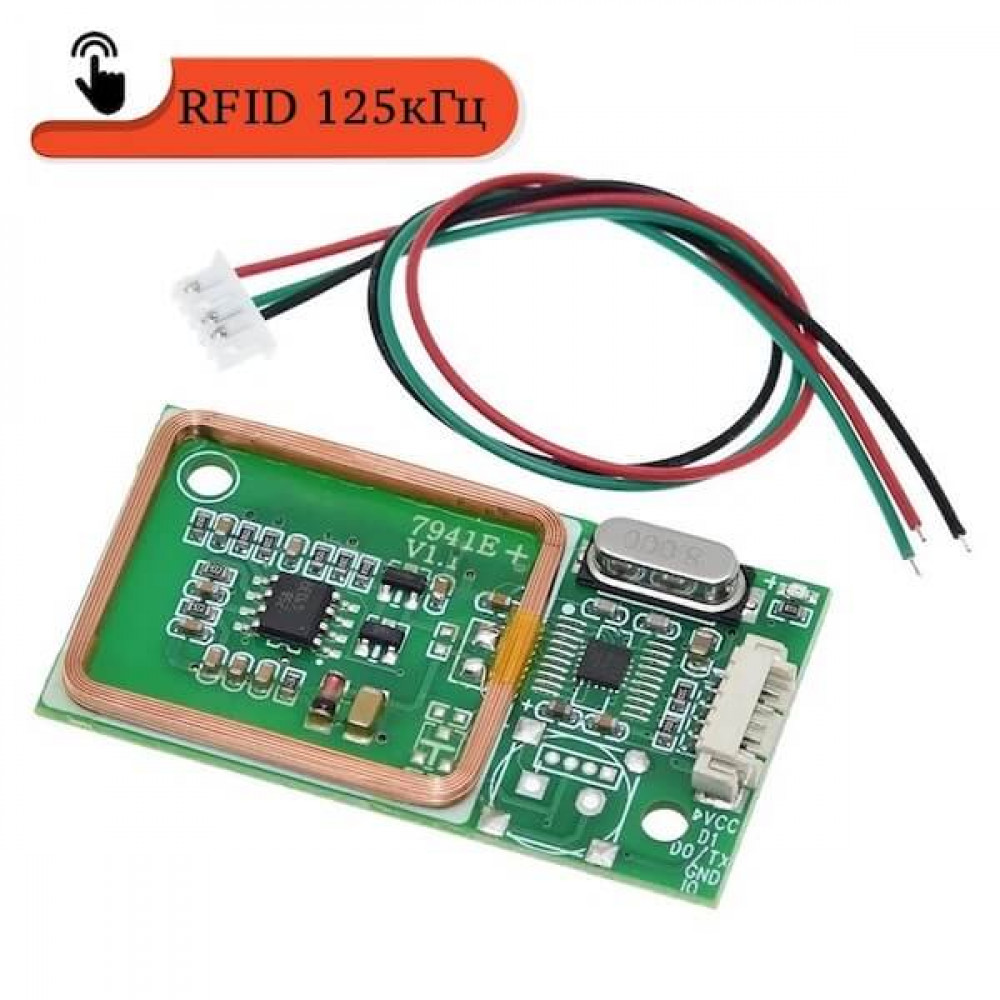

7941E+ Встраиваемый модуль считывателя идентификационных карт.
Этот модуль представляет собой RF считыватель для чтения кода с карт и брелоков работающих на частоте 125 кГц. Поддерживает как карты только для чтения так и для чтения/записи. Применяется в системах учета рабочего времени, контроля доступа и домофонах.
Характеристики
• Напряжение: DC 5V
• Ток: 40 мА
• Поддержка считывания и записи карт на частоте 125 кГц
• Интерфейс: Wiegand, UART (TTL)

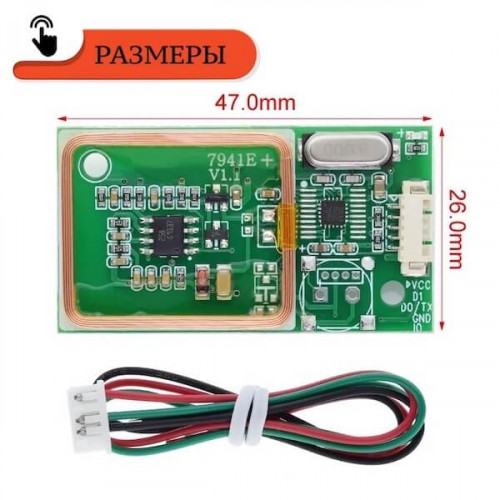

• Размеры: 47 × 26 × 5 мм (включая антенну)
• Рабочая температура: от -20 °C до 70 °C
• Дальность считывания карт EM4100: более 8 см
Интерфейс Wiegand:
| VCC | питание 5В |
| D1, D0 | выход данных Wiegand (DATA1, DATA0) |
| GND | общий провод (земля) |
| FOR | выбор формата (по умолчанию 26 бит, при подключении с GND к выходу 34 бит) |
Интерфейс UART:
| VCC | питание 5V |
| RXD/TXD | последовательный порт для передачи данных (TTL-уровень) |
| GND | общий провод |
Протокол передачи данных (UART):
| Заголовок данных (Data Header) | 0x02 |
| Длина данных (Lehgth) | 0x09 |
| Тип карты (Card Type) | 0x01 |
| Серийный номер карты (Card Number Data) | SN0 ~ SN3 |
| BCC проверка | XOR всех байтов (кроме заголовка и окончания) |
| Окончание данных | 0x03 |
Пример расшифровки данных с последовательного порта (UART формат).
Если полученные данные, имеют вид: 02 0A 02 2E 00 B6 D7 B5 F2 03, то:
• Первый байт (0x02): указывает на начало данных.
• Второй байт (0x0A): означает, что общее количество байтов данных – 10 (включая начальный и конечный байты).
• Третий байт (0x02): указывает, что тип карты – EM4100.
• С четвертого по восьмой байт (0x2E 00 B6 D7 B5): передается серийный номер карты.
• Девятый байт (0xF2): проверочная сумма BCC (XOR байтов с 2-го по 8-й).
• Десятый байт (0x03): означает конец данных.
Поддерживаемые типы карт:
• 0x02 – EM4100
• 0x01 – MIFARE 1K
• 0x03 – MIFARE 4K
• 0x10 – HID карта
• 0x11 – T5567
• 0x20 – Сертификат второго поколения
• 0x21 – ISO14443B
• 0x22 – FELICA
• 0x30 – Метка 15693
• 0x50 – CPU-карта
• 0x51 – Информация о секторе
• 0xFF – Данные клавиатуры
ВажнО:
1. Избегайте источников помех, так как они могут повлиять на качество считывания карт.
2. Линейный источник питания улучшает дальность и качество считывания карт, в то время как импульсный может снижать дальность.
3. Рабочее напряжение 5В. Использование более высокого напряжения может привести к повреждению.
-
