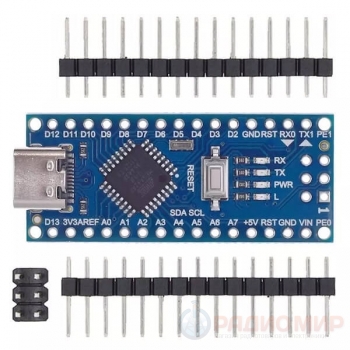

Arduino Nano V3.0 на CH340G – разъём Type-C, плата без пайки

ХИТ ПРОДАЖ!
Arduino Nano V3.0 на CH340G – разъём Type-C, плата без пайки
В наличии 375 375 р.
Доступность: В наличии
Код товара: G05-06
Только самовывоз из магазина
  • Доставка и отправка не осуществляются.
Банковские карты, наличные
  • По расчетному счету с организациями не работаем.
  1. Оформите заказ на сайте.
  2. Получите подтверждение заказа на Ваш электронный адрес.
    Наш менеджер проверит наличие товара на складе и зарезервирует Ваш заказ.
  3. Заберите заказ в магазине в удобное для Вас время.
    Резерв товара сохраняется в течение 3-х дней.
    Обращаем Ваше внимание:
  • - на данный момент у нас нет доставки и отправки по Екатеринбургу и России
  • - только самовывоз
Оплата покупки производится при получении заказа в магазине.

Доступные способы оплаты: наличные, банковские карты.
Вместе с заказом выдается кассовый и товарный чек.

Обращаем Ваше внимание:
- по расчетному счету с организациями не работаем.
Деятельность нашего магазина осуществляется в рамках закона «О защите прав потребителей» РФ.
Если в срок гарантийного обслуживания приобретенный в магазине товар выходит из строя, Вы получаете возможность бесплатного устранения неполадок, замены товара на аналогичный или возврата денежных средств.

Обращаем Ваше внимание, гарантийное обслуживание не распространяется на:
- Расходные элементы и материалы: аккумуляторы, батареи и т.д.
- Товары, подвергавшиеся ремонту лицами, не имеющими соответствующей квалификации.
- Товары со вскрытыми гарантийными пломбами на корпусе.
- Товары, поврежденные в результате неправильной эксплуатации или эксплуатировавшиеся не по назначению.

Компактная плата Arduino Nano V3.0 с микроконтроллером ATmega328P и USB Type-C. Отличный выбор для макетирования, совместима с Arduino IDE. Реплика оригинала, CH340G.
Комфортные цены
Внимательный сервис
Самовывоз

Arduino Nano V3.0 — это миниатюрная и функциональная микроконтроллерная плата, которая повторяет возможности Arduino Uno, но отличается компактным форм-фактором и использованием интерфейса подключения USB Type-C. Она идеально подходит для макетирования, портативных устройств, носимой электроники, IoT-проектов и других встраиваемых решений.

Особенности

Микроконтроллер.
Платформа Arduino Nano основана на микроконтроллере ATmega328P с тактовой частотой 16 МГц. Процессор обладает тремя видами памяти:

  • Flash-память: 32 КБ, из которых 0,5 КБ используются загрузчиком. Используется для хранения программ и статичных данных.
  • SRAM-память: 2 КБ — энергозависимая память для временных переменных во время выполнения программы.
  • EEPROM-память: 1 КБ — энергонезависимая, для хранения конфигураций и других данных между перезагрузками или отключением питания.
USB-UART преобразователь.
ATmega328 не имеет встроенного USB, поэтому на плате используется чип CH340 в роли USB-UART преобразователя. Это позволяет подключать плату к ПК как виртуальный COM-порт.

Преобразователи питания
На плате находятся два стабилизатора напряжения:

  • AMS1117-5: понижает напряжение до 5 В (до 1 А нагрузки)
  • 3,3 В регулятор: встроен в CH340, до 30 мА

Кнопка RESET
Позволяет вручную перезапустить плату аналогично кнопке сброса на ПК. Используется для перезагрузки без отключения питания.

Подключение и программирование

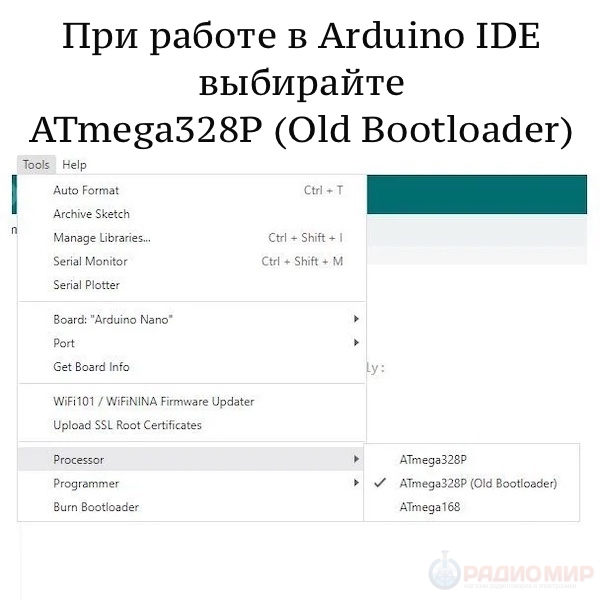

Для начала работы подключите плату к ПК с помощью USB Type-C кабеля. Установите драйвер CH340 при первом подключении. Далее используйте Arduino IDE для написания и загрузки кода.

Питание
Питание может подаваться через:

  • USB-порт: стабилизированный источник 5 В
  • пин Vin: нестабилизированный источник 7–12 В. Arduino Nano автоматически выбирает наиболее подходящий источник питания.

Характеристики:

  • Микроконтроллер: ATmega328P-AU
  • Рабочее напряжение: 5В
  • Входное напряжение (рекомендованное): 7–12В

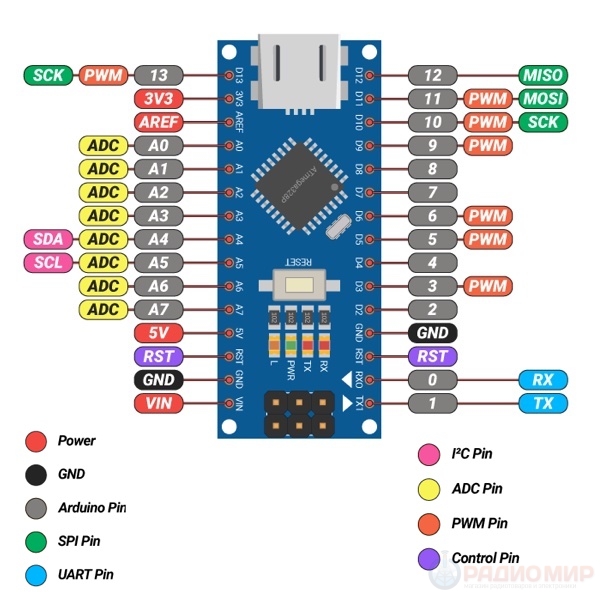

  • Цифровые входы/выходы: 14, из них 6 поддерживают ШИМ (D3, D5, D6, D9, D10, D11)
  • Аналоговые входы: 8
  • Постоянный ток через вход/выход: 40 мА
  • Максимальный ток на 3.3В выходе: 50 мА
  • Память Flash: 32 кБ (2 кБ занято загрузчиком)
  • SRAM: 2 кБ
  • EEPROM: 1 кБ
  • Бутлоадер уже записан

Часто задаваемые вопросы (FAQ):

Вопрос: Плата оригинальная или копия?
Ответ: Это качественная реплика оригинальной Arduino Nano V3.0, произведённая в Китае.

Вопрос: Какие драйвера нужны для подключения?
Ответ: Для работы микросхемы CH340G необходимо установить соответствующий драйвер.

Вопрос: Поддерживает ли плата Arduino IDE?
Ответ: Да, Arduino Nano V3.0 полностью поддерживается Arduino IDE и всеми основными библиотеками.

Вопрос: Идёт ли плата в комплекте с USB-кабелем?
Ответ: Нет, кабель USB Type-C не входит в комплект.

Вопрос: Почему плата поставляется с нераспаянными коннекторами?
Ответ: Это обеспечивает гибкость в выборе типа монтажа.
