Шильд релейный 4 канала для Arduino Uno
Код товара: HJR-4102-L-5V, TL-4100-C-5V
Наличные / карта
По расчетному счету
QR-код
Вы можете оплатить товар наличными или банковской картой непосредственно в нашем магазине.
Для юридических лиц и ИП
- Стоимость: при оплате по счёту к цене на сайте добавляется +8%.
- НДС: работаем без НДС.
- Банковские реквизиты: счёт открыт в ПАО «СберБанк», все реквизиты будут указаны в счёте.
Вы оплачиваете заказ с помощью QR-кода, который мы отправим после оформления. После оплаты вы сами заказываете курьера, который заберёт товар в нашем магазине и доставит вам.

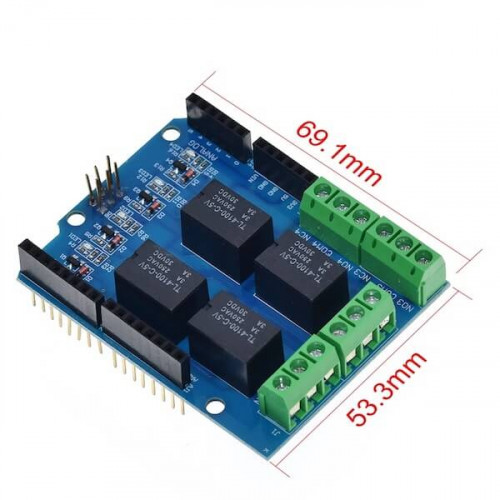

4-канальный модуль реле для Arduino используется для управления различными приборами. Реле управляется напряжением 5V и способно коммутировать ток до 3A при напряжении DC 24 V и AC 125V.
Плата оснащена четырьмя независимыми электромагнитными реле TL-4100-C-5V, принцип работы которых основан на замыкании/размыкании подключенных к ним двух контактов от участка электрической цепи. Реле срабатывает при подаче на вход низкого уровня сигнала.
В отличие от большиства модулей реле для Arduino, данная плата сделана в формате шилда, что значительно экономит место и увеличивает надежность контакта между Arduino и реле.
Характеристики:
Коммутируемая сила тока: до 3 А
Коммутируемое напряжение: до 125 В (AC), до 30 В (DC)
Управляющее напряжение: 5 В (DC)
Совместимость с платами: Uno, Mega, Leonardo
Размеры платы: 69 x 53 мм
Для управления 4 реле платы используются следующие выводы Arduino – D4, D5, D6, D7.. При подключении каждого вывода Arduino к схеме переключения реле используется гальваническая развязка, что предотвращает внешние наводки при включении/выключении, подключенной к реле нагрузки. В схеме реле используется транзистор p-n-p типа, для его открытия нужно подать на базу минус. Для этого используем функцию digitalWrite(pin, LOW). Транзистор будет открыт и через управляющую цепь потечет ток и реле сработает. Для отключения реле следует закрыть транзистор, подав на базу плюс, вызвав функцию digitalWrite(pin, HIGH). О текущем состоянии каждого из них можно судить по индикаторным светодиодам, расположенным на плате. К каждому реле подведён клеммник на 3 провода, что позволяет использовать реле как в режиме "нормально разомкнутое", так и в режиме "нормально замкнутое".
| Основные характеристики | |
| Особенности модуля | Плата расширения |
