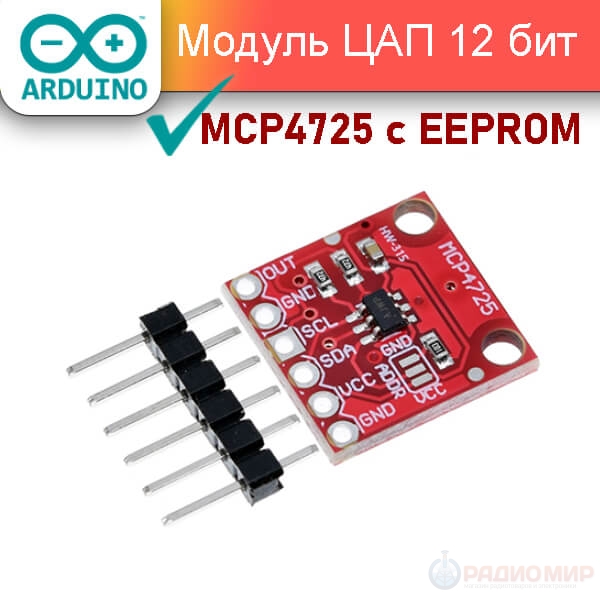

MCP4725 12-битный I2C ЦАП с EEPROM — модуль цифро-аналогового преобразователя
Только самовывоз из магазина
- Доставка и отправка не осуществляются.
Банковские карты, наличные - По расчетному счету с организациями не работаем.
- Оформите заказ на сайте.
- Получите подтверждение заказа на Ваш электронный адрес.
Наш менеджер проверит наличие товара на складе и зарезервирует Ваш заказ. - Заберите заказ в магазине в удобное для Вас время.
Резерв товара сохраняется в течение 3-х дней.
- Обращаем Ваше внимание:
- - на данный момент у нас нет доставки и отправки по Екатеринбургу и России
- - только самовывоз
Доступные способы оплаты: наличные, банковские карты.
Вместе с заказом выдается кассовый и товарный чек.
Обращаем Ваше внимание:
- по расчетному счету с организациями не работаем.
Если в срок гарантийного обслуживания приобретенный в магазине товар выходит из строя, Вы получаете возможность бесплатного устранения неполадок, замены товара на аналогичный или возврата денежных средств.
Обращаем Ваше внимание, гарантийное обслуживание не распространяется на:
- Расходные элементы и материалы: аккумуляторы, батареи и т.д.
- Товары, подвергавшиеся ремонту лицами, не имеющими соответствующей квалификации.
- Товары со вскрытыми гарантийными пломбами на корпусе.
- Товары, поврежденные в результате неправильной эксплуатации или эксплуатировавшиеся не по назначению.
Модуль удобен для генерации аналоговых сигналов (синус, пила, треугольник), звуковых экспериментов, калибровки датчиков, тестовых стендов и любых задач, где контроллеру нужно «выдать» реальное напряжение.
- 12-битное разрешение выхода
- Управление по I²C (Standard, Fast, High-Speed)
- Встроенная EEPROM для хранения последнего значения
- Питание: 2.7–5.5 В (совместимо с 3.3 и 5 В системами)
- Выходной сигнал: 0–VCC (аналоговый выход)
- Возможность отключения подтягивающих резисторов (для мульти-шины)

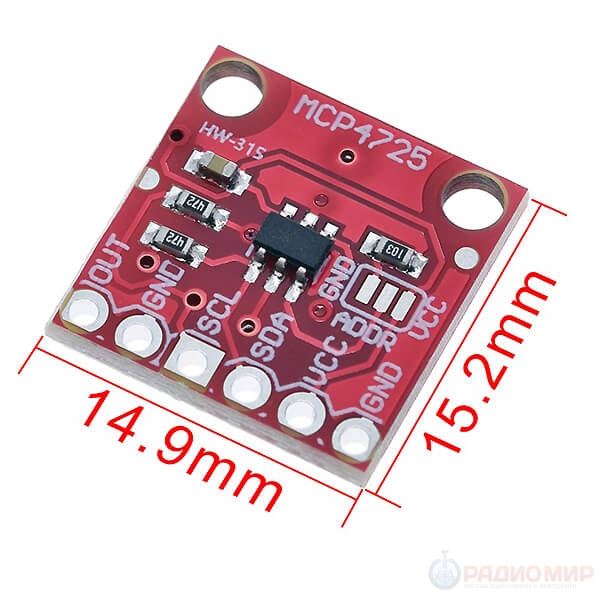

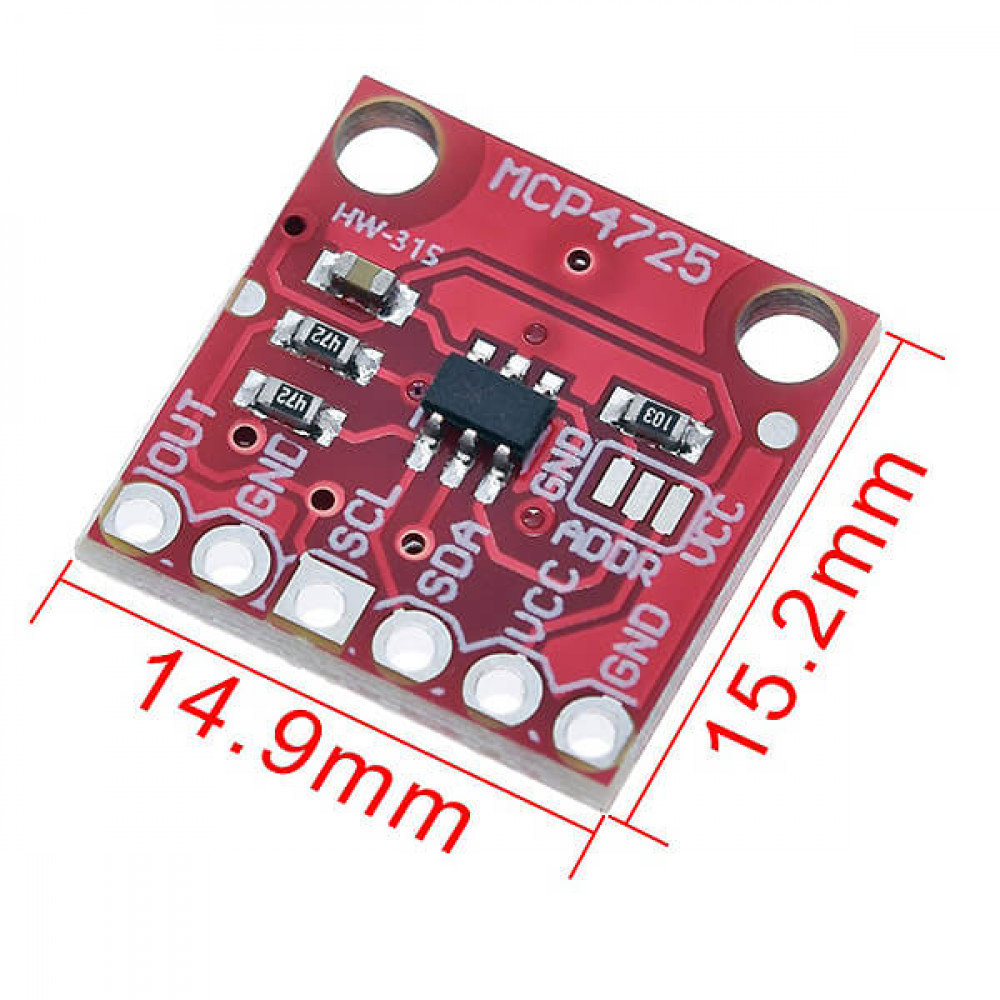

| Микросхема | MCP4725A0T-E/CH |
| Разрешение | 12 бит |
| Интерфейс | I²C (SDA, SCL) |
| Питание | 2.7–5.5 В |
| Выход | Аналоговый OUT, 0–VCC |
| EEPROM | Есть, сохраняет значение |
| Рабочий ток | до 15 мА |
| Совместимость | Arduino, ESP32, Raspberry Pi (через I²C) |

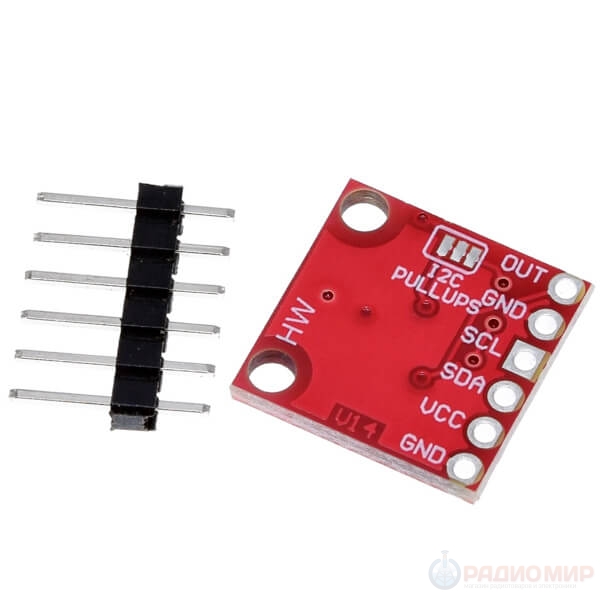

- VCC — Питание 2.7–5.5 В
- GND — Земля
- SDA — Линия данных (Serial Data)
- SCL — Линия тактирования (Serial CLock)
- OUT — Аналоговый выход напряжения
- Если вы используете несколько I²C-устройств, убедитесь, что адрес MCP4725 не конфликтует; при необходимости на плате можно менять адрес (проверьте конкретную разводку платы).
- Для качественного звука используйте фильтрацию (низкопропускающий фильтр) и качественное питание.
- EEPROM ограничено по циклам перезаписи — избегайте постоянной записи в память, если это не требуется.
- При питании 3.3 В выходный диапазон будет 0–3.3 В; для 5 В — 0–5 В.
В: Можно ли подключить MCP4725 к Arduino напрямую?
О: Да — подключите VCC к 5V или 3.3V (в зависимости от системы), GND к общей земле, SDA → A4 (для UNO) и SCL → A5. На других платах используйте аппаратные пины I²C.
В: Как задать напряжение на выходе?
О: Управление по I²C: отправляете 12-битное значение (0–4095), модуль преобразует его в напряжение пропорционально VCC. Можно использовать готовые библиотеки для Arduino (например, Adafruit_MCP4725 или Wire + простые команды).
В: Что хранит EEPROM и как часто её трогать?
О: EEPROM может сохранять текущее значение выхода, чтобы после сброса модуль мог восстановить его. EEPROM имеет ограниченное число циклов записи — не записывайте туда часто («раз в секунду» и т.п.) без необходимости.
В: Можно ли включить несколько MCP4725 на одну шину I²C?
О: Да, но каждый модуль должен иметь уникальный адрес. На многих платах MCP4725 адрес фиксирован, у некоторых — можно менять вариант выводом адреса. Проверьте документацию платы.
В: Нужны ли подтягивающие резисторы к I²C?
О: Многие платы уже имеют встроенные подтяжки; если в вашей системе есть внешние подтяжки или несколько устройств, можно отключить резисторы на плате (если есть перемычка), чтобы избежать конфликтов.
