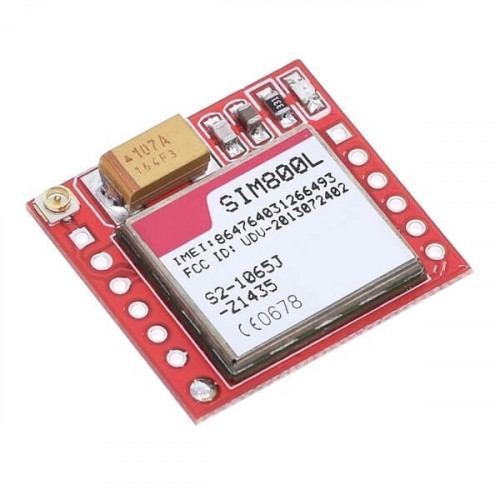

Модуль GSM/GPRS SIM800L MicroSIM с антенной

Модуль GSM/GPRS SIM800L MicroSIM с антенной 420 р.

Популярный

Нет в наличии Код товара: G05-10, SIM800L

TZT Производитель

420 р.

Нашли дешевле?

Краткое описание

SIM800L — компактный модуль сотовой связи для проектов IoT, который поддерживает голосовые вызовы, SMS и передачу данных по GSM/GPRS. Подходит для Arduino, ESP8266/ESP32, STM32, Raspberry Pi (через USB-UART адаптер). Низкое энергопотребление, небольшие габариты и простое подключение делают его отличным выбором для трекеров, умного дома и удалённого мониторинга.

Тэги: TZT

Описание

Преимущества:

Поддержка: 850 / 900 / 1800 / 1900 МГц.
Голосовые вызовы, SMS, GPRS (AT-команды по UART).
Разъём антенны IPX/U.FL, выносная антенна для уверенного приёма.

Технические характеристики:

Чип / Приемопередатчик: ARM MT6261 / RF7198.
Питание (номинал): 3.7–4.2 В, рекомендовано 4.0 В
Пиковый ток передачи: до 500 мА
Интерфейс: UART (логические уровни до 2.8 В), управление AT-командами

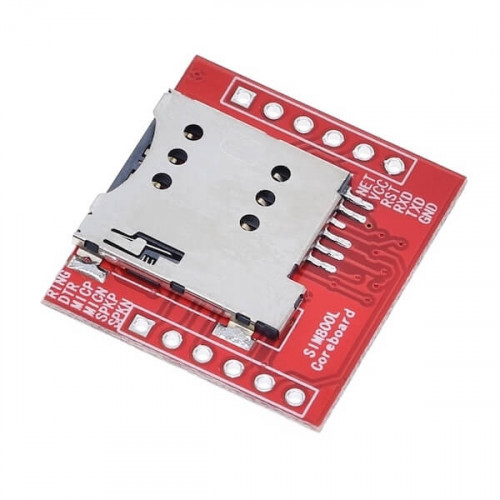

Слот SIM-карты: microSIM (поддержка симкарт с питанием 3В и 1.8 В)
Диапазоны частот: 850 / 900 / 1800 / 1900 МГц
Мощность передачи DCS1800, PCS1900: 1 Вт
Мощность передачи GSM850, EGSM900: 2 Вт
Максимальное напряжение высокого уровня интерфейса UART: 2.8 В
Отправка и получение GPRS данных: (TCP/IP, HTTP, и т.д.), макс скорость передачи: 85.6 Кбод
Подключение динамика (8Ом) и микрофона (электретный)
Рабочая температура: −30…+75 °C

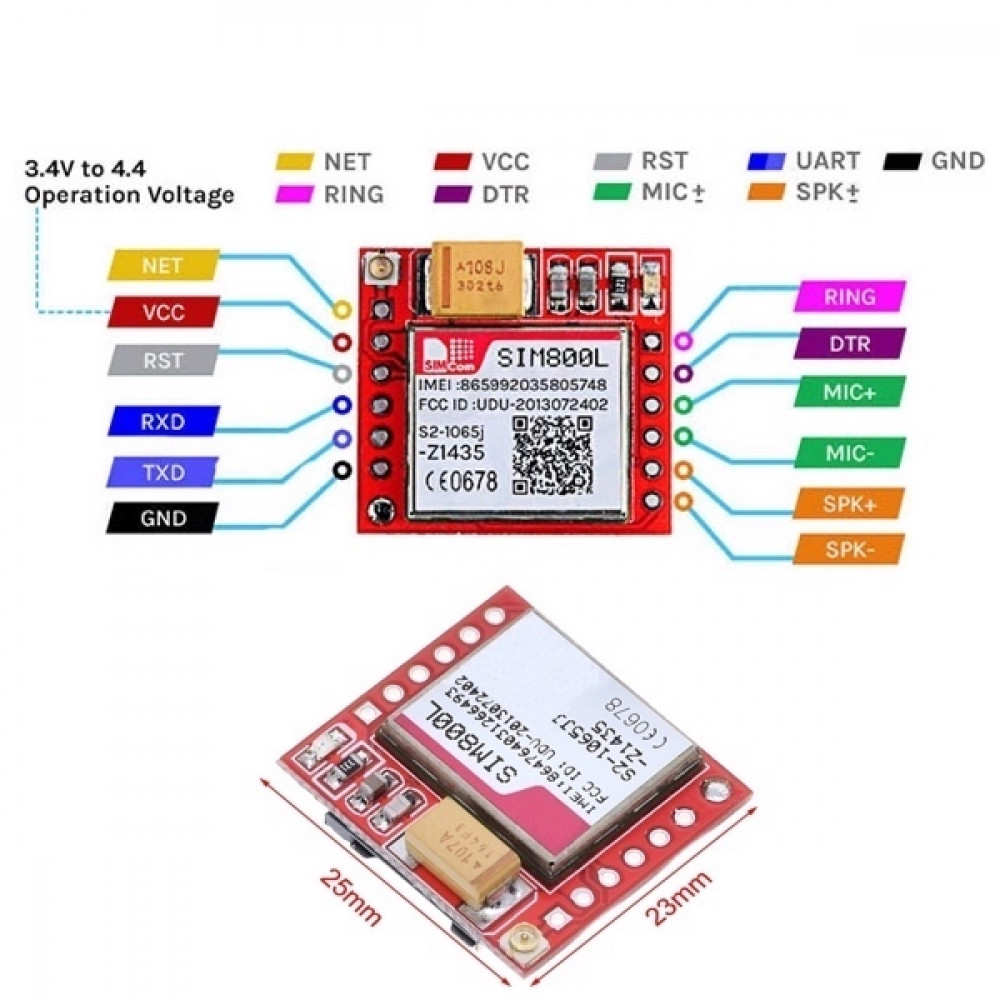

Распиновка SIM800L

Пин	Название	Назначение
1	NET	Подключение GSM антенны
2	VCC	Питание модуля 4В
3	RST	Внешний сброс модуля
4	RXD	Приём данных по UART (соединяется с TX микроконтроллера)
5	TXD	Передача данных по UART (соединяется с RX микроконтроллера)
6	GND	Общий провод (земля)
7	RING	Индикатор входящего вызова
8	DTR	Вывод модуля из спящего режима
9	MICP	Микрофон (положительный вход)
10	MICN	Микрофон (отрицательный вход)
11	SPKP	Динамик (положительный вывод)
12	SPKN	Динамик (отрицательный вывод)

Быстрый старт (подключение по UART)

Подключите питание 4.0 В с запасом по току до 2 А. Используйте понижающий DC-DC.
Подайте GND общей земли и подключите антенну к разъёму IPX.
Соедините UART:
- TXD SIM800L → RX USB-UART
- RXD SIM800L → TX USB-UART
Если ваш МК работает на 5 В — используйте преобразователь уровней (! SIM800L принимает макс. 2.8 В !).
Вставьте microSIM с отключённым PIN-кодом (или введите PIN через AT-команды).
Откройте терминал (1200–115200 бод) и отправьте AT → получите OK.
Проверьте сеть: AT+CSQ (уровень сигнала), AT+CREG? (регистрация), включите GPRS при необходимости: AT+SAPBR/AT+CGATT.

FAQ

Какое питание нужно модулю SIM800L?

Рекомендуется 4.0 В с высокой отдачей тока (пики до 2 А). Источник 5 В напрямую не подключайте — применяйте DC-DC до 4 В.

Как можно управлять модулем?

Управление осуществляется через стандартный UART-интерфейс. Вы можете:

подключить модуль к компьютеру через USB–UART адаптер и работать с AT-командами;
использовать микроконтроллер (например, Arduino, ESP32, STM32) для интеграции в проект;
подключить к Raspberry Pi или аналогичным одноплатным ПК для IoT приложений.

Взаимодействие всегда осуществляется через последовательный порт.

SIM-карта любой оператора подойдёт?

Поддерживаются сети GSM в диапазонах 850/900/1800/1900 МГц. Убедитесь, что ваш оператор поддерживает 2G в регионе.

Как отправить SMS/выполнить звонок?

Через AT-команды по UART. Примеры: AT+CMGF=1 (текстовый режим), AT+CMGS="номер" — SMS; ATDномер; — вызов, ATH — сброс.

Можно ли подключать напрямую к Arduino UNO (5 В)?

Питание — только 4 В. По UART линию RX SIM800L защитите делителем/уровневым преобразователем. TX SIM800L (≈2.8 В) UNO читает как «1».

Нужно ли использовать преобразователь логических уровней?

Да, обязательно. SIM800L работает с логикой 2.8 В. Превышение этого уровня может повредить модуль! Так как стандартные USB–UART адаптеры выдают 3.3 В или 5 В, необходимо:

Использовать резисторный делитель для снижения напряжения на вход RX модуля.
Или применить специализированный модуль преобразователя уровней с питанием от 2.8 В.

Для питания самого SIM800L рекомендуется применять DC-DC понижающий модуль, например на LM2596S, настроенный на 4.0 В.

Что означает мигание светодиода на плате?

Светодиод показывает состояние соединения с оператором:

Быстро мигает — модуль ищет сеть или потеряна связь с оператором
Мигает медленно — сеть найдена, соединение установлено.

Это удобный индикатор, по которому легко понять текущее состояние GSM-модуля.
