| ТипПовышающий DC-DC | Особенности модуляРегулировка вых. напряжения |

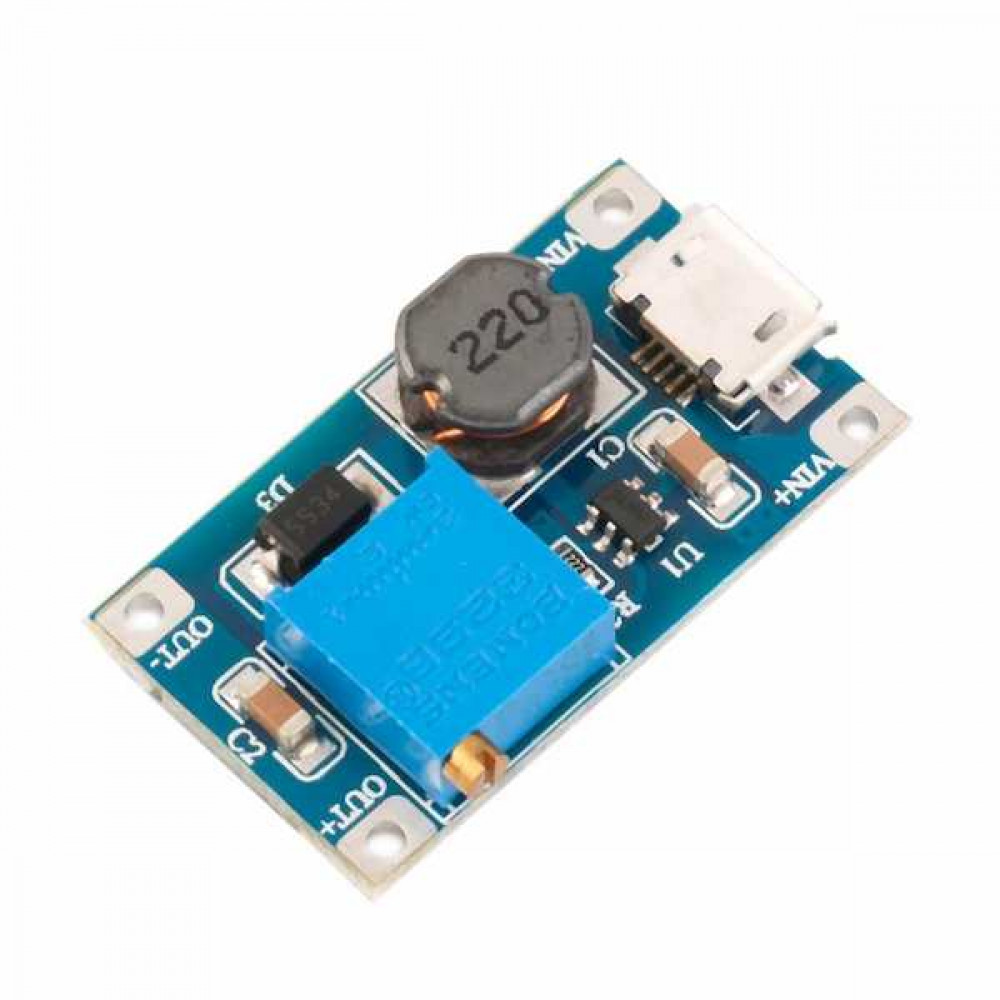

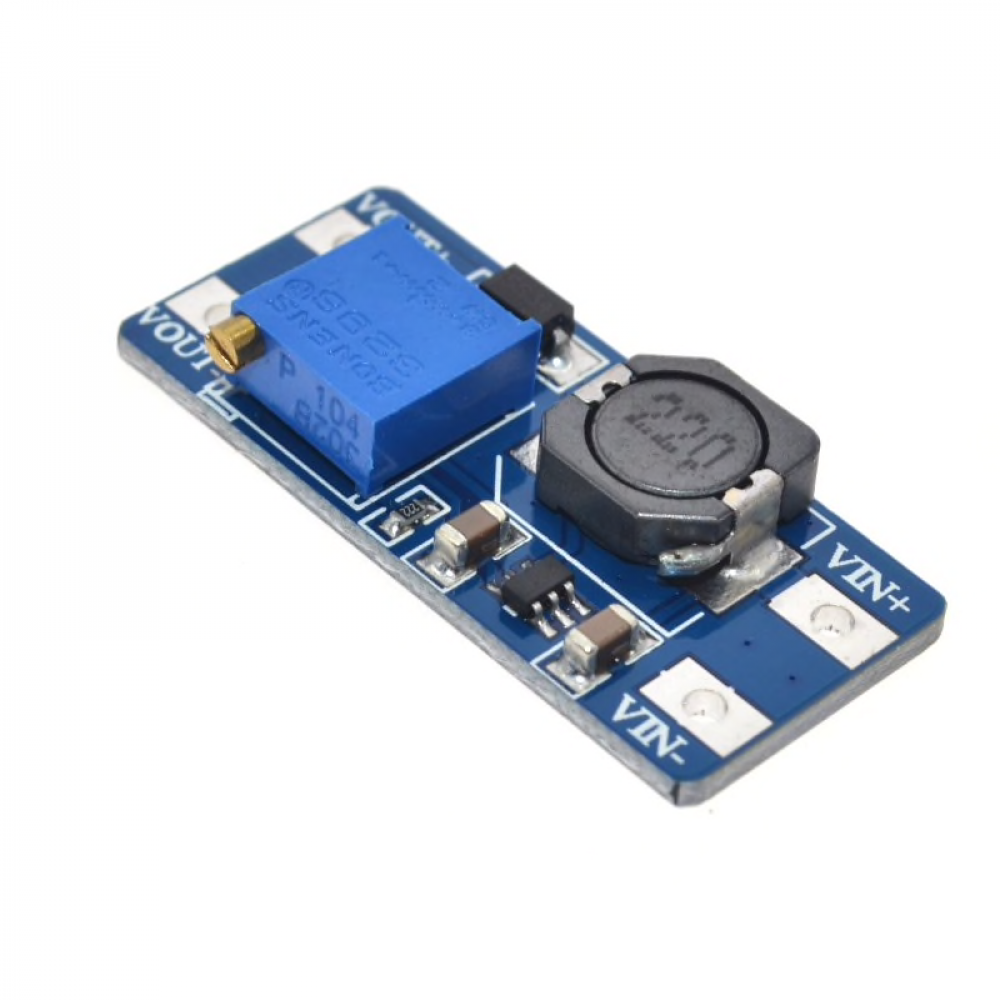

MT3608 — это компактный DC-DC повышающий модуль на базе чипа MT3608. Он преобразует низкое входное напряжение от 2 В до 24 В в стабильное выходное от 5 В до 28 В при токе до 2 А. Отлично подходит для DIY-питания, зарядки устройств, LED-подсветки, Arduino и других проектов, где требуется поднять напряжение от батареи.
Особенности:
- Повышающий (Boost) DC-DC преобразователь
- Входное напряжение: 2–24 В
- Выходное напряжение: регулируемое 5–28 В
- Выходной ток: до 2 А (рекомендуем до 1.5 А)
- Эффективность: до 96%
- Частота преобразования: 1.2 МГц
- Размеры: 37 × 17 × 14 мм
- Индикация питания: есть (светодиод)
- Тип подключения: пайка — VIN+/VIN-, VOUT+/VOUT-
Применение:
- Питание USB-гаджетов от одной литиевой батареи
- Зарядка портативных устройств
- LED-освещение
- Arduino и другие микроконтроллерные проекты
- Автономные системы на аккумуляторах
Важно:
- Модуль не имеет защиты от короткого замыкания — используйте предохранитель при необходимости.
- Минимальный вход — 2 В, но на практике лучше от 3 В для стабильной работы.
- Настраивайте напряжение с помощью встроенного многооборотного подстроечного резистора (по часовой — повышение, против — понижение).
Да, можно, если напряжение отрегулировано на 5 В и вы используете качественный кабель. Обратите внимание — максимальный стабильный ток до 1.5 А.
Можно ли питать Arduino от одной литиевой батарейки через этот модуль?Да, это классическое применение — модуль поднимает 3.7 В с Li-Ion до 5 В для питания Arduino Uno, Nano и других.
Какая максимальная мощность?Максимум — около 10 Вт (например, 5 В × 2 А или 12 В × 0.8 А). При больших токах необходим теплоотвод.
Есть ли защита от короткого замыкания или перегрева?Нет, встроенной защиты нет. Желательно ограничивать нагрузку или добавлять предохранители самостоятельно.
Как настроить выходное напряжение?С помощью подстроечного резистора. По часовой стрелке — повышение, против — понижение. Для измерения используйте мультиметр. Регулировка напряжения происходит на 8 оборотах подстроечника из 30 и при вращении влево. Т.е. из привычного максимального положения крутим 22 оборота влево, при которых ничего не происходит и только последние 8 оборотов напряжение будет регулироваться.
| Тип | Повышающий DC-DC |
|---|---|
| Особенности модуля | Регулировка вых. напряжения |
-
ССавелий Оценка покупки 5.030 Августа, 2021Всё идеально. Работает как часики. юзаю с солнечной панелью на 9в (Только 9 там нет, обманули.) и свинцовым акб на 12в. Спасибо радиомир, опять радуете!
-
Еще не было вопросов
