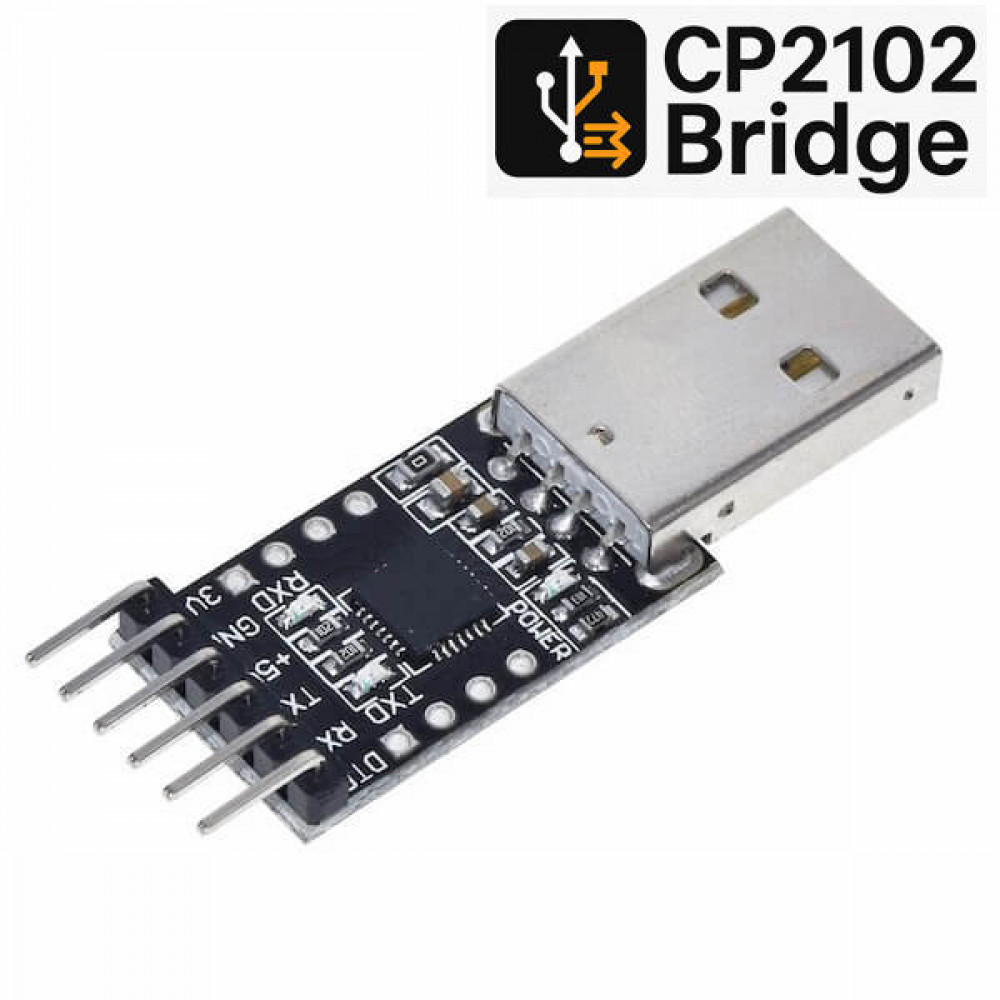

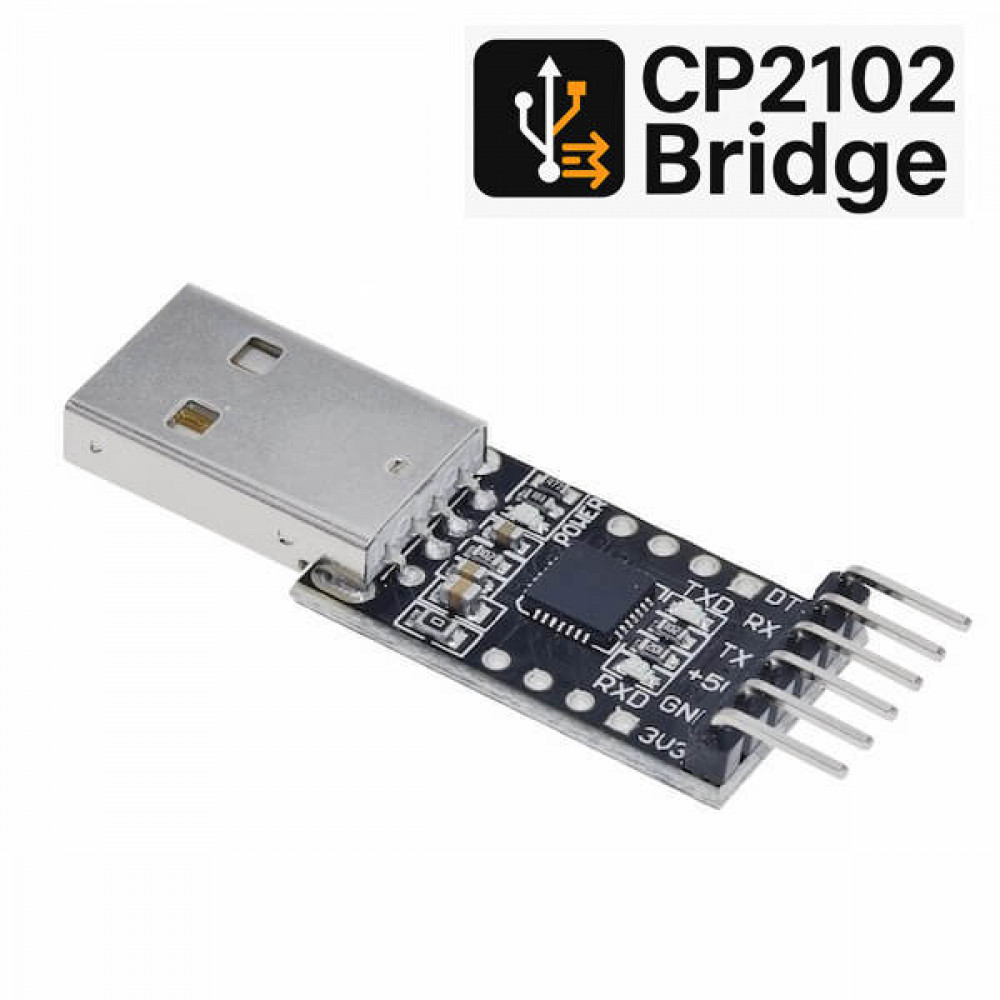

Универсальный преобразователь USB в COM + USB в UART на CP2102

USB-UART/COM преобразователь на базе чипа CP2102 — это устройство, которое превращает USB-сигнал в последовательный (UART) и наоборот. С его помощью можно прошивать Arduino и похожие платы, а также передавать данные с устройств с последовательным интерфейсом на компьютер.

Особенности:

• Поддержка логики 5В и 3.3В.

• Два уровня выходного питания: 3.3В и 5В.

• Скорость передачи данных: от 300 бод до 1 Мбод.

• Дополнительные сигнальные линии: DSD, DSR, RTS, CTS, RST, RI, SUS1, SUS2.

• Стандартные пины: TX, RX, GND, 5В, 3.3В.


Характеристики:

• Чип: Silicon Labs CP2102.

• Интерфейсы: USB → UART / COM.

• Рабочее напряжение: 5В.

• Совместимость: Windows, Linux, macOS.

• Скорость передачи данных: 300 бод – 1 Мбод.

Вопрос-ответ:

В: Поддерживает ли преобразователь работу с логикой 3.3В?

О: Да, устройство поддерживает работу с логикой как 3.3В, так и 5В, благодаря наличию двух уровней выходного питания.

В: Можно ли использовать преобразователь для прошивки Arduino?

О: Да, устройство идеально подходит для прошивки и отладки плат Arduino и других микроконтроллеров.

В: Какие дополнительные сигнальные линии есть помимо стандартных TX, RX, GND?

О: Преобразователь оснащён выводами DSD, DSR, RTS, CTS, RST, RI, SUS1 и SUS2 для расширенного управления и коммуникации.

В: Совместим ли преобразователь с Windows, Linux и macOS?

О: Да, драйверы для CP2102 доступны для всех перечисленных операционных систем.

В: Чем этот модуль отличается от других подобных устройств?

1. Удобство при прошивке микроконтроллеров

• Преобразователь оснащён отдельным выводом DTR, который можно напрямую подключить к пину RESET на платах без встроенного USB.

• Благодаря этому при загрузке прошивки не нужно вручную нажимать кнопку сброса — всё происходит автоматически.


2. Надёжность и поддержка

• CP2102 — это оригинальный чип с официальной поддержкой от производителя Silicon Labs.

• Он полностью совместим с оригинальными драйверами и программным обеспечением. В отличие от подделок FTDI, у него не возникает проблем с установкой драйверов.


3. Дополнительные возможности подключения

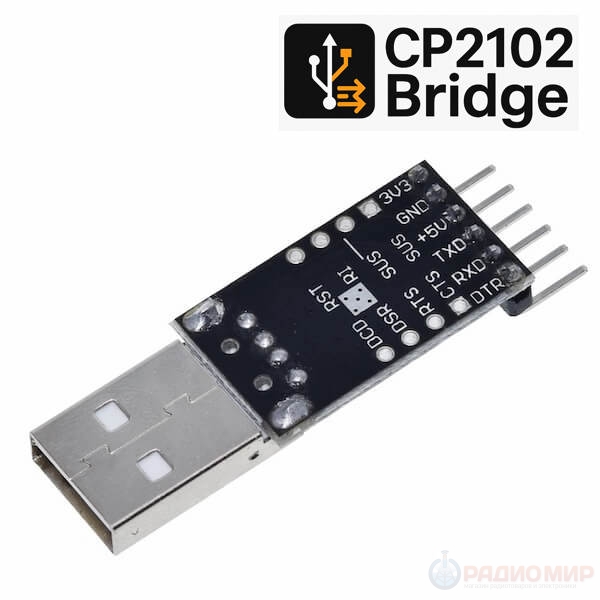

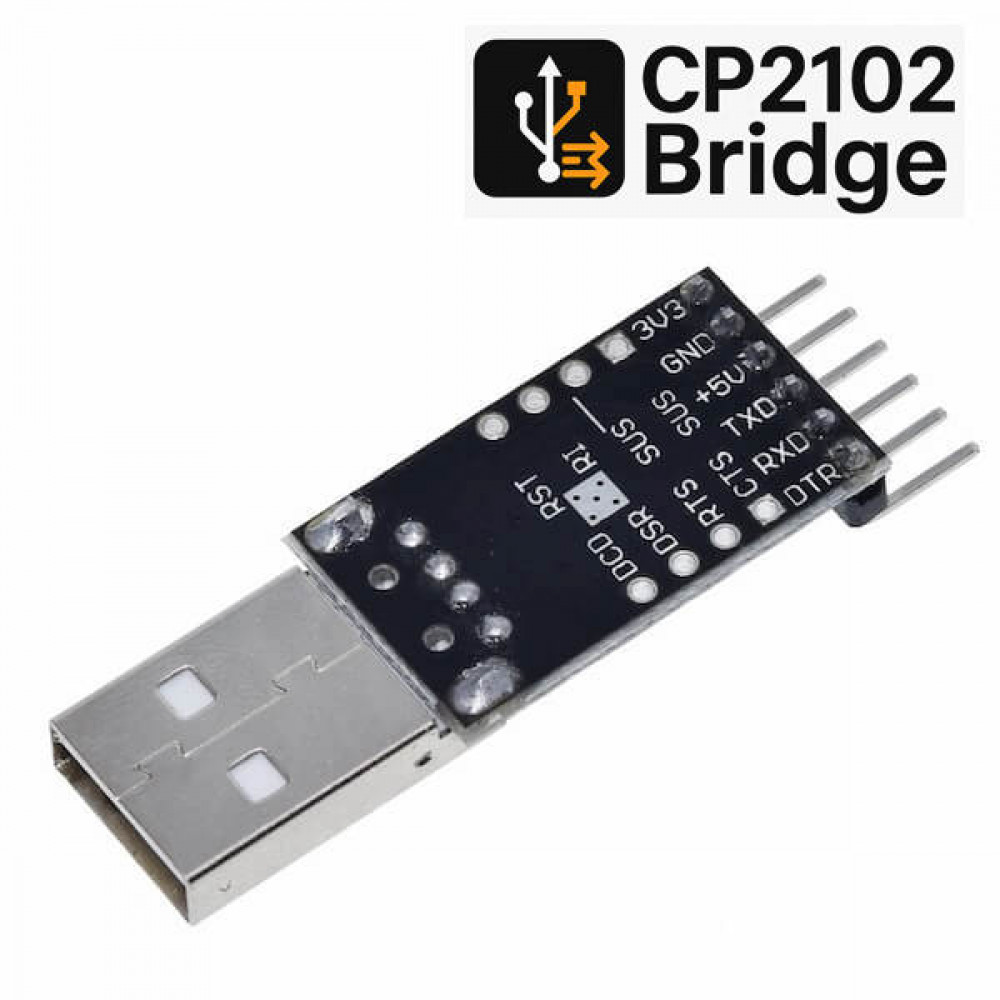

• На плате есть дополнительные контакты (отверстия), к которым можно припаяться для расширения функциональности. Например, доступны сигналы управления, такие как режим энергосбережения USB и другие.

4. Гибкость для коммерческих проектов

• CP2102 позволяет изменять VID (идентификатор производителя), PID (идентификатор продукта) и даже строку, с которой устройство определяется в системе.

• Это позволяет создавать собственные, узнаваемые драйверы и использовать модуль в коммерческих продуктах под своим брендом.
