- Работа с интерфейсами: UART, I2C, SPI и параллельный порт
- Настраиваемое напряжение — 3.3V или 5V (перемычки)
- Индикаторы работы: удобно следить за активностью

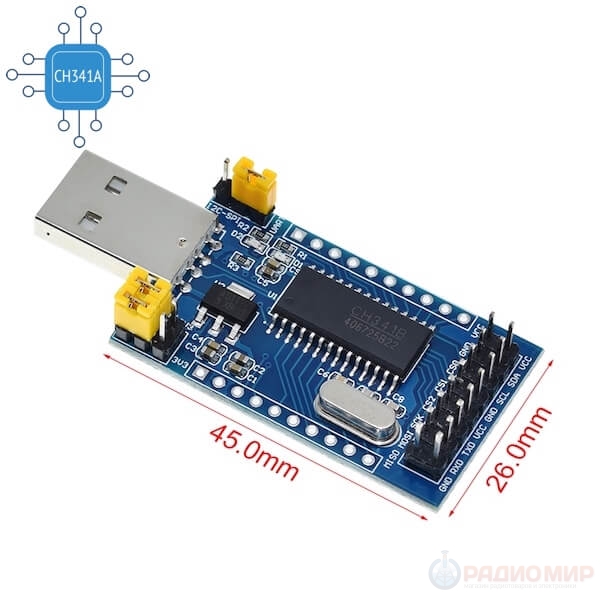

- Компактный размер: всего 45×26 мм

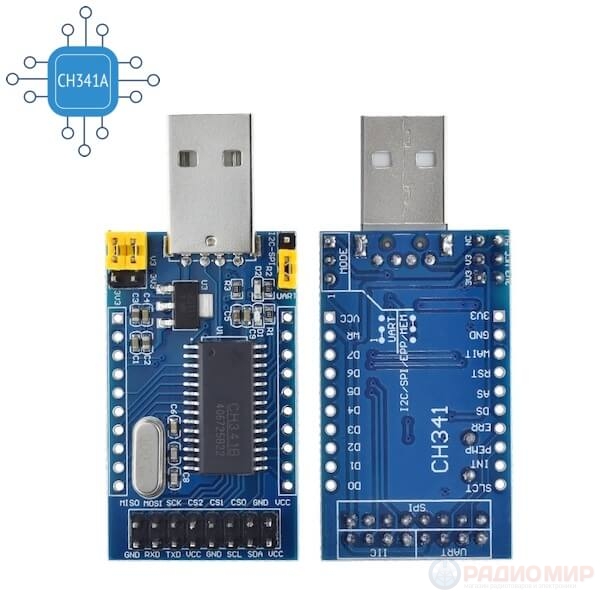

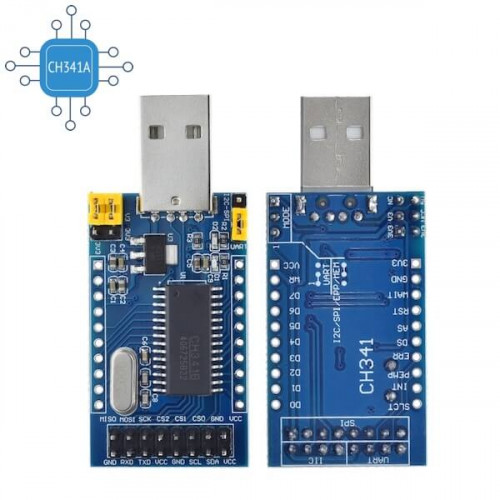

Описание интерфейсов:
- UART: VCC, RXD, TXD, GND
- I2C: VCC, SDA, SCL, GND
- SPI: MISO, MOSI, SCK, CS2, CS1, CS0, VCC, GND

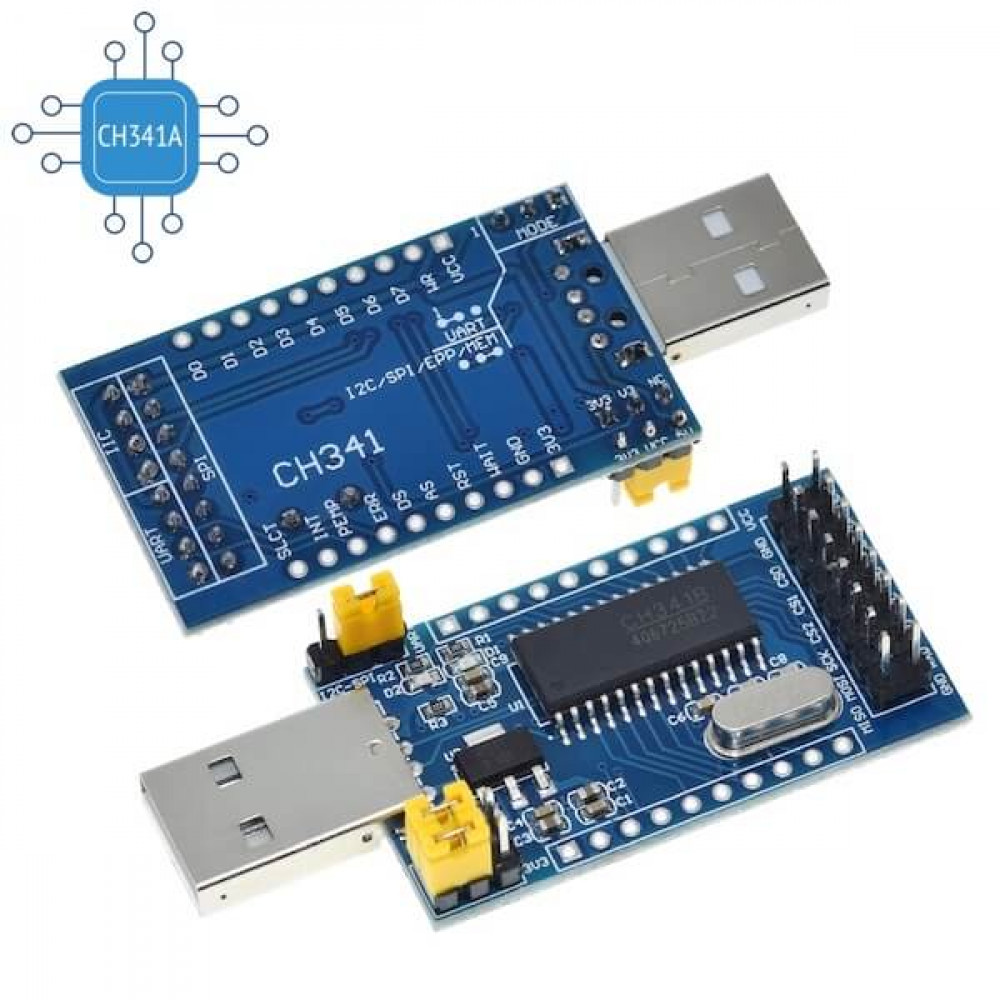

- 10-контактный разъём 2.54 мм: используется как параллельный порт и порт EPP/MEM
Режимы работы (перемычка справа от USB):
- UART-режим: перемычка в положении "UART", загорается синий индикатор D2
- I2C/SPI и EPP/MEM: перемычка в положении "I2C/SPI", загорается красный индикатор D1
- Параллельный принтер: перемычка снята, соединить контакты SDA и SCL вручную
Выбор уровня напряжения (вторая перемычка слева от USB):
- При подключении к 3V3 — логика 3.3 В
- При подключении к противоположной стороне — логика 5 В
FAQ – Часто задаваемые вопросы
Что можно прошивать этим программатором?
CH341A отлично справляется с EEPROM 24 серии, SPI Flash 25 серии, а также поддерживает STC микроконтроллеры.
Поддерживает ли модуль переключение напряжения?
Да, с помощью двух перемычек можно выбрать уровень логики: 3.3V или 5V — это удобно для разных устройств.
Можно ли использовать как USB-UART адаптер?
Конечно! Он поддерживает стандартный UART с выводами TXD, RXD и GND.
Нужны ли драйвера?
Для Windows драйвера обычно ставятся автоматически.
