Обучающий набор для пайки Weevil Eye (светящийся жук)
Код товара: Weevil Eye
Только самовывоз из магазина
- Доставка и отправка не осуществляются.
Банковские карты, наличные - По расчетному счету с организациями не работаем.
- Оформите заказ на сайте.
- Получите подтверждение заказа на Ваш электронный адрес.
Наш менеджер проверит наличие товара на складе и зарезервирует Ваш заказ. - Заберите заказ в магазине в удобное для Вас время.
Резерв товара сохраняется в течение 3-х дней.
- Обращаем Ваше внимание:
- - на данный момент у нас нет доставки и отправки по Екатеринбургу и России
- - только самовывоз
Доступные способы оплаты: наличные, банковские карты.
Вместе с заказом выдается кассовый и товарный чек.
Обращаем Ваше внимание:
- по расчетному счету с организациями не работаем.
Если в срок гарантийного обслуживания приобретенный в магазине товар выходит из строя, Вы получаете возможность бесплатного устранения неполадок, замены товара на аналогичный или возврата денежных средств.
Обращаем Ваше внимание, гарантийное обслуживание не распространяется на:
- Расходные элементы и материалы: аккумуляторы, батареи и т.д.
- Товары, подвергавшиеся ремонту лицами, не имеющими соответствующей квалификации.
- Товары со вскрытыми гарантийными пломбами на корпусе.
- Товары, поврежденные в результате неправильной эксплуатации или эксплуатировавшиеся не по назначению.

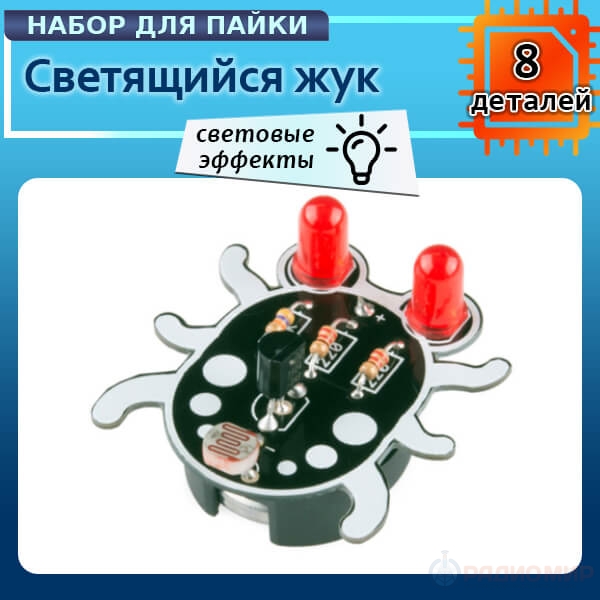

Weevil Eye — это обучающий электронный конструктор для начинающих. Набор позволяет освоить пайку и основы работы с фоторезистором, а результат — милый жук, глаза которого светятся в темноте. Отличный способ познакомиться с электроникой через игру.
Как это работает:

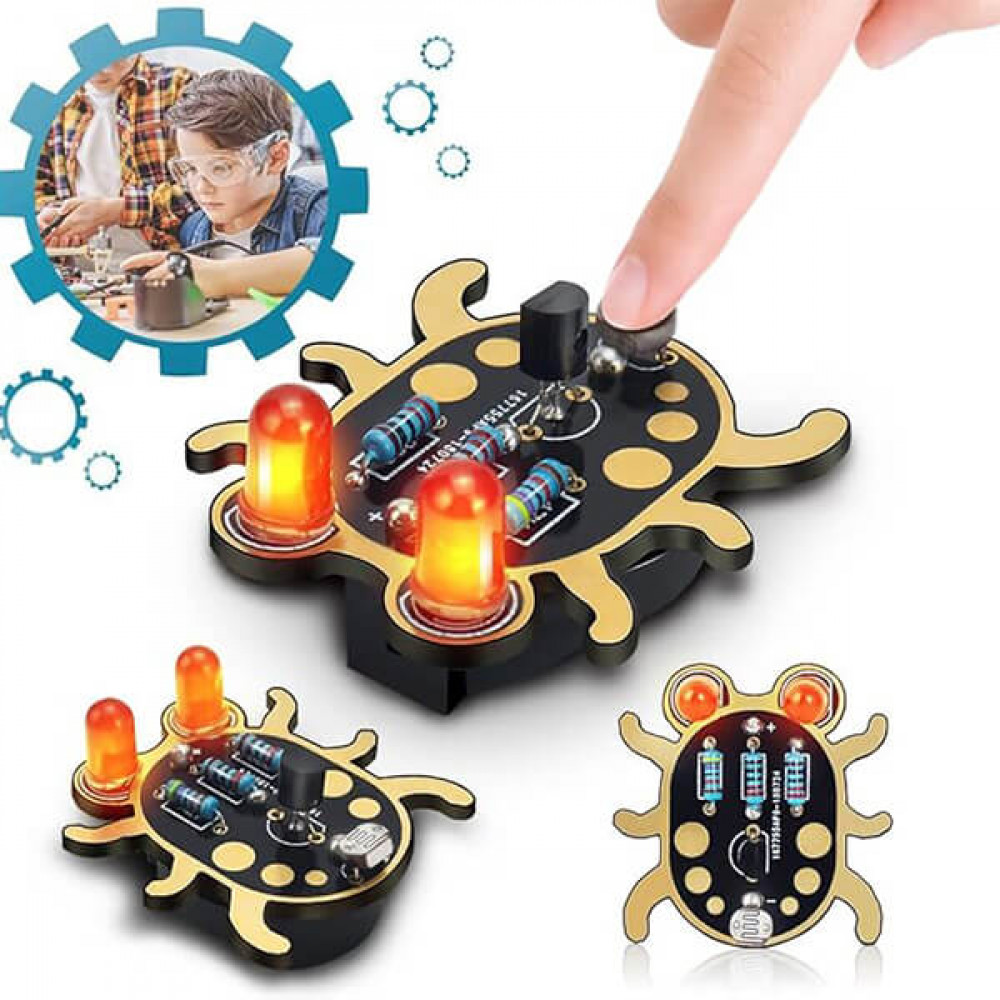

- При ярком освещении — светодиоды выключены.
- По мере уменьшения освещенности светодиоды загораются.
- Чем темнее вокруг, тем ярче светятся глаза жука.
- Работа схемы полностью пассивна и не требует программирования — это простой и наглядный пример принципа «датчик → логика/переключатель → исполнитель».

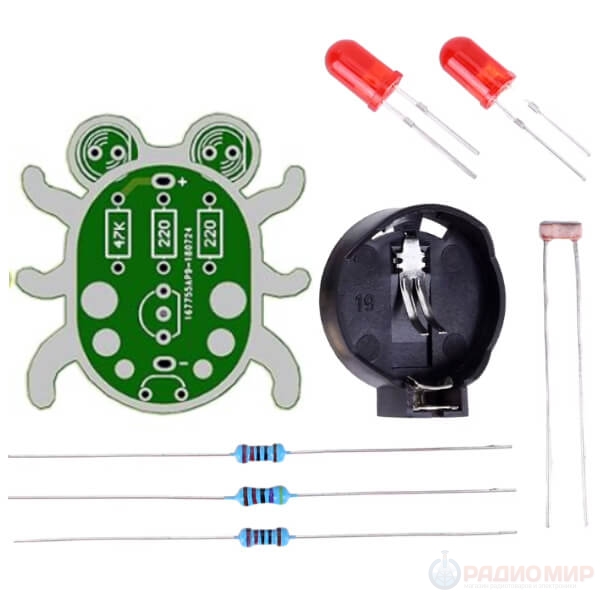

Что в комплекте:
- Плата Weevil Eye PCB
- Мини-фоторезистор LDR
- 2 светодиода 5 мм
- Резисторы: 47 kΩ и 220 Ω ×2
- Транзистор 2N3904
- Мини-фоторезистор LDR
- Держатель для батарейки 2032
Обучающая ценность:
Практика пайки для новичков без сложных схем
Знакомство с базовыми электронными компонентами (LED, резисторы, транзистор, фоторезистор)
Отличный материал для школьных проектов, кружков и самостоятельного обучения
Развивает интерес к науке и технике у детей и подростков
FAQ:
❓ Сколько времени занимает сборка?
✅ Обычно не более 30 минут даже у новичков. Детали и шаги максимально упрощены
❓ Можно ли использовать для обучения в школе?
✅ Да, это отличный вариант для школьных занятий, кружков и первых экспериментов с электроникой.
❓ Почему жук светится ярче в темноте?
✅ Благодаря фоторезистору: чем меньше света, тем сильнее ток, поступающий на светодиоды.
Для любопытных почемучек: коротко о ролях компонентов
Датчик освещённости (фоторезистор, LDR)
Фоторезистор меняет своё сопротивление в зависимости от освещённости: при ярком свете сопротивление маленькое, в темноте — большое. В схеме LDR вместе с фиксированным резистором (47 kΩ) образует делитель напряжения, который управляет базой транзистора.
Транзистор (2N3904) — переключатель/усилитель
Транзистор получает сигнал с делителя (LDR + 47 kΩ). При низком напряжении базы (при ярком свете) транзистор закрыт — светодиоды погашены. При снижении освещенности напряжение на базе увеличивается и достигает порога (в темноте), транзистор открывается и пропускает ток от батарейки через светодиоды к земле — глаза жука светятся.
Светодиоды и резисторы (220 Ω)
Каждый светодиод имеет свой ограничивающий резистор (220 Ω). Они защищают светодиоды от избыточного тока и формируют безопасную яркость при питании от батарейки CR2032.
Питание
Набор питается от батарейки CR2032 (3V). Именно это напряжение и ток, ограниченные резисторами, позволяют светодиодам светиться безопасно и заметно
Важно: для сборки потребуется пайка и обрезка выводов. Рекомендуется использовать защитные очки.
