Плата BMS 3S 100А 12.6 Вольт контроллер для балансировки, защиты и зарядки Li-ion аккумуляторов 18650, 21700, 26650
Код товара: BMS 3S 100A
Только самовывоз из магазина
- Доставка и отправка не осуществляются.
Банковские карты, NFC, наличные - По расчетному счету с организациями не работаем.
- Оформите заказ на сайте.
- Получите подтверждение заказа на Ваш электронный адрес.
Наш менеджер проверит наличие товара на складе и зарезервирует Ваш заказ. - Заберите заказ в магазине.
Резерв товара сохраняется в течение 3-х дней.
Получить товар Вы можете в удобное для вас время:
- в рабочие дни с 10 до 19 часов
- в субботу с 10 до 17 часов
- Обращаем Ваше внимание:
- - у нас нет доставки по Екатеринбургу и России
- - у нас нет отправки по почте и транспортными компаниями
Доступны способы оплаты: наличные, банковские карты.
Наличный расчет: заказ оплачивается наличными при получении товара.
Банковской картой: принимаются банковские карты Visa, MasterCard, Maestro, Мир.
Вместе с заказом выдается кассовый и товарный чек.
Обращаем Ваше внимание:
- по безналичному расчету с организациями не работаем.
Если в срок гарантийного обслуживания приобретенный в магазине товар выходит из строя, Вы получаете возможность бесплатного устранения неполадок, замены товара на аналогичный или возврата денежных средств.
Обращаем Ваше внимание, гарантийное обслуживание не распространяется на:
- Расходные элементы и материалы: аккумуляторы, батареи и т.д.
- Товары, подвергавшиеся ремонту лицами, не имеющими соответствующей квалификации.
- Товары со вскрытыми гарантийными пломбами на корпусе.
- Товары, поврежденные в результате неправильной эксплуатации или эксплуатировавшиеся не по назначению.

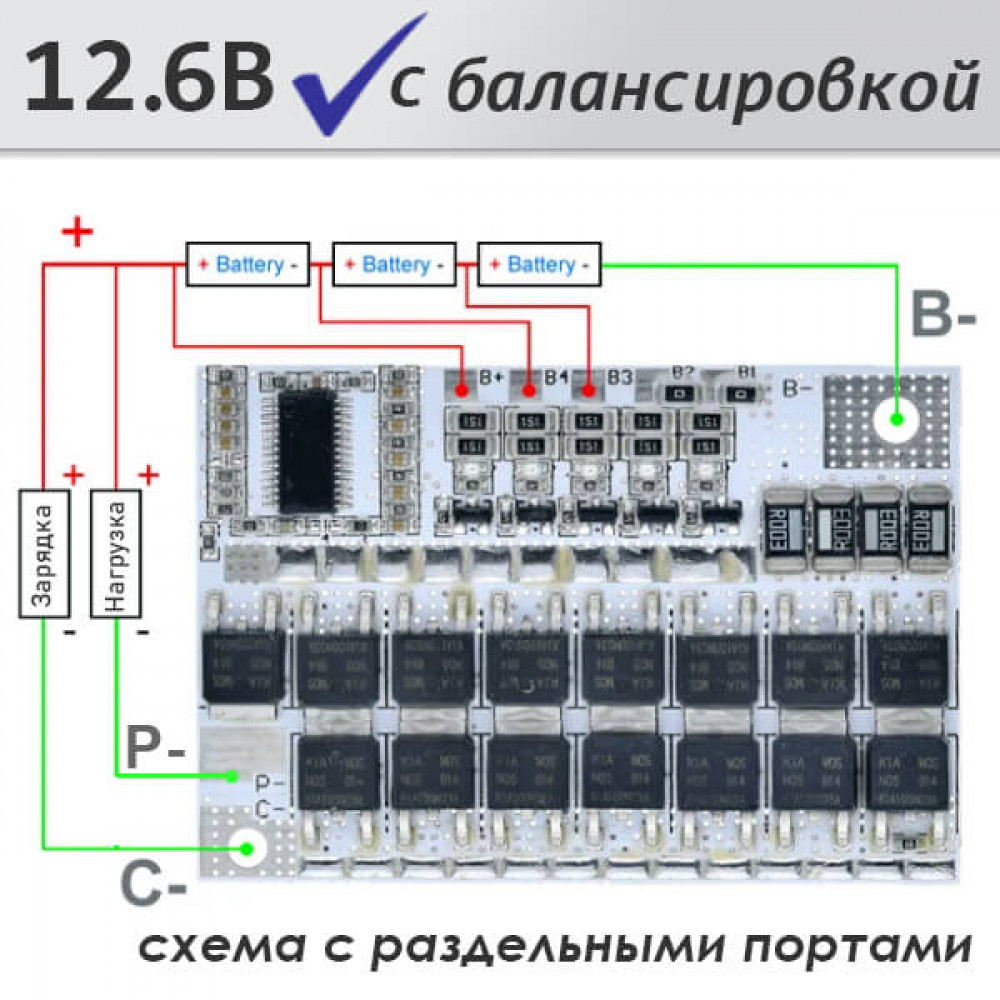

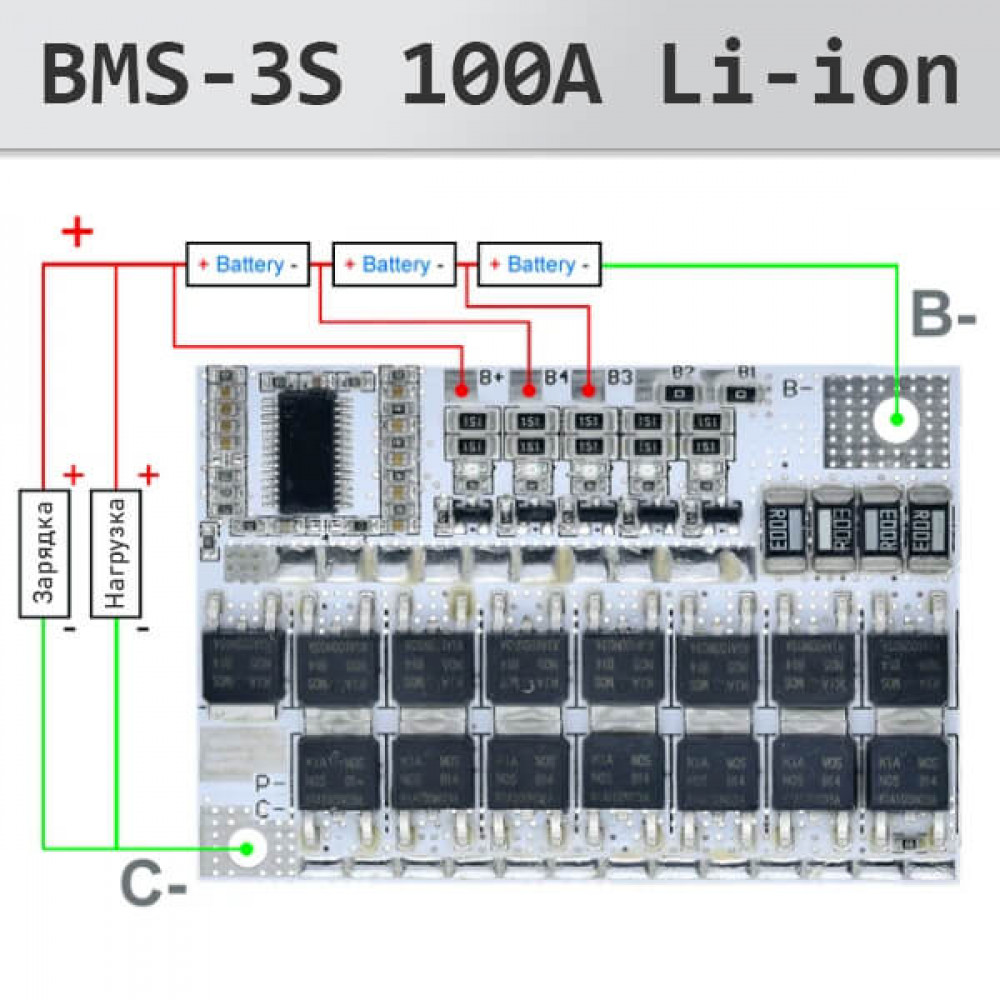

Плата BMS 3S 12.6V - контроллер для Li-ion аккумуляторов типа 18650. Управляет процессом равномерного заряда/разряда и защитой для каждого последовательно подключенного элемента в сборке. Схему подключения см. на фото.
Плата подходит для перепаковки аккумуляторов шуруповертов Bosch, Makita, DeWalt, Metabo и других брендов с пусковым током ниже 100 А и мощностью ниже 190 Вт.
Особенности этой платы:
✔ Самовосстановление после перегрузки происходит путем переподключения нагрузки, или кратковременного соединения между собой «C-» и «B-«.
✔ Предусмотрен интерфейс контроля температуры путем подключения NTC термистора на 10 кОм. Для этого с тыльной стороны модуля есть соответствующие контактные площадки с маркировкой NTC. В этом случае защита от перегрева будет срабатывать в районе 60°C.
✔ На плате присутствуют светодиоды под каждую ячейку АКБ, светодиод загорается когда ячейка отбалансирована в процессе работы или зарядки, но потухнет у полностью заряженных аккумуляторов при окончании зарядки.
Последовательное соединение аккумуляторов
Напряжение при зарядке: 11.1-12.6 В
Ток зарядки: 2А / 5А (миним. / реком.)
Защита от перезаряда одной ячейки: 4.21-4.28 В
Рабочий ток разряда: при общем подключении нагрузки и зарядки – 60 A, при раздельном подключении – 80 A
Защита от переразряда одной ячейки: 2.72-2.88 В
Время срабатывания защиты от перегрузки: 0.5 – 1.5 сек
Рабочие температуры: -20 … +65 °С
! Соблюдайте полярность и соединение балансировочных проводников при подключении отсека с аккумуляторами, иначе плата выйдет из строя по причине перегрева.
! При использовании на высоких мощностях необходимо усилить выводы платы.
Модуль предусматривает подключение до пяти аккумуляторов. Настройка количества подключаемых аккумуляторов осуществляется запайкой перемычек в соответствующие позиции. Для 4х элементов, перемычка запаивается на место, обозначенное как «B1», для 3х, соответственно — «B2». При установке пяти элементов, перемычка не запаивается (по умолчанию обе перемычки установлены). Батареи соединяются последовательно.
3S BMS представляет собой интегрированную микросхему, специально разработанную для управления литиевыми батареями. Она обеспечивает множество функций, включая:
Защиту от перезаряда и переразряда: Плата отслеживает напряжение каждой отдельной ячейки батареи, предотвращая их перезаряд и переразряд, что гарантирует безопасность и увеличивает срок службы батареи;
Балансировку ячеек: Плата автоматически выравнивает заряд между ячейками, что предотвращает дисбаланс и улучшает общую производительность батареи;Защиту от короткого замыкания: Плата обнаруживает короткие замыкания и быстро отключает батарею, предотвращая повреждения и потенциально опасные ситуации;
Балансировку заряда: Плата контролирует зарядку батареи, поддерживая оптимальные условия для каждой ячейки и предотвращая их перезаряд;
Защиту от перегрева: Плата отслеживает температуру батареи и при необходимости активирует защитные меры для предотвращения перегрева.
| Основные характеристики | |
| Тип | BMS плата |
| Особенности модуля | Защита от перезаряда,Защита от переразряда,Защита от перегрузки по току,Балансировка |
| Химия | Li-ion |
| Зарядное устройство | |
| Количество аккумуляторов | 3 |
