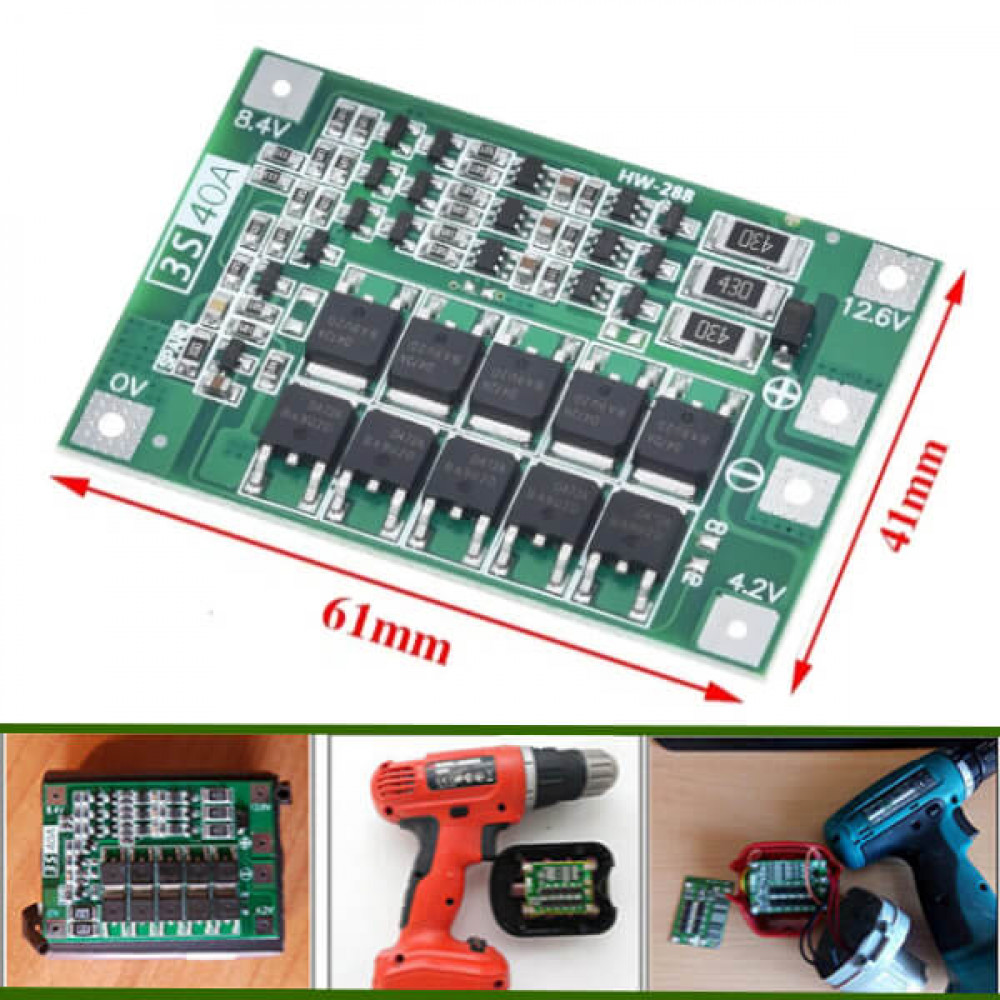

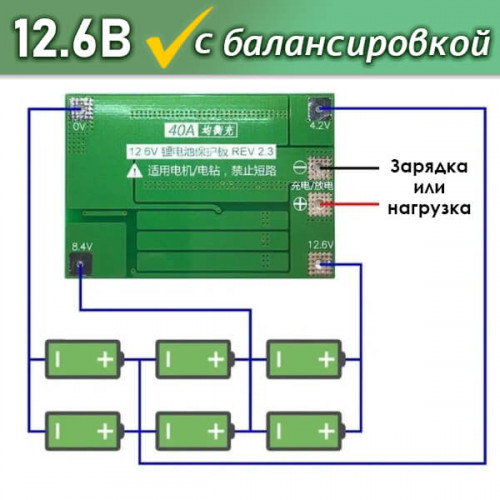

BMS плата защиты литиевых аккумуляторов 3S с непрерывным током разряда 40 А и возможностью балансировки элементов. Предназначена для контроля трех последовательно соединенных высокотоковых Li-Ion или Li-Pol батарей. Схему подключения см. на фото.
Основные функции платы:
✔ Защита от перегрузки (короткого замыкания), переразряда и перезаряда
✔ Балансировка батарей
✔ Самовосстановление после КЗ.
Плата подходит для переделки АКБ шуруповертов Bosch, Makita, DeWalt, Metabo и других брендов с пусковым током ниже 80 А и мощностью ниже 170 Вт.
Соединение аккумуляторов: последовательное
Напряжение при зарядке: 12.6-13.6 В.
Ток зарядки: 2А / 5А (миним. / реком.)
Защита от перезаряда: 4.25±0.05 В
Рабочий ток разряда 40 А
Напряжение срабатывания защиты: 2.5 - 4.25 В
Время срабатывания защиты перезаряда: 0.5 – 2 сек
Напряжение сброса защиты: 3.0 ± 0.1 В
Ток балансировки: 100 мА
Температура эксплуатации: -40 … +85 °С
! Соблюдайте полярность и соединение балансировочных проводников при подключении отсека с аккумуляторами, иначе плата выйдет из строя по причине перегрева.

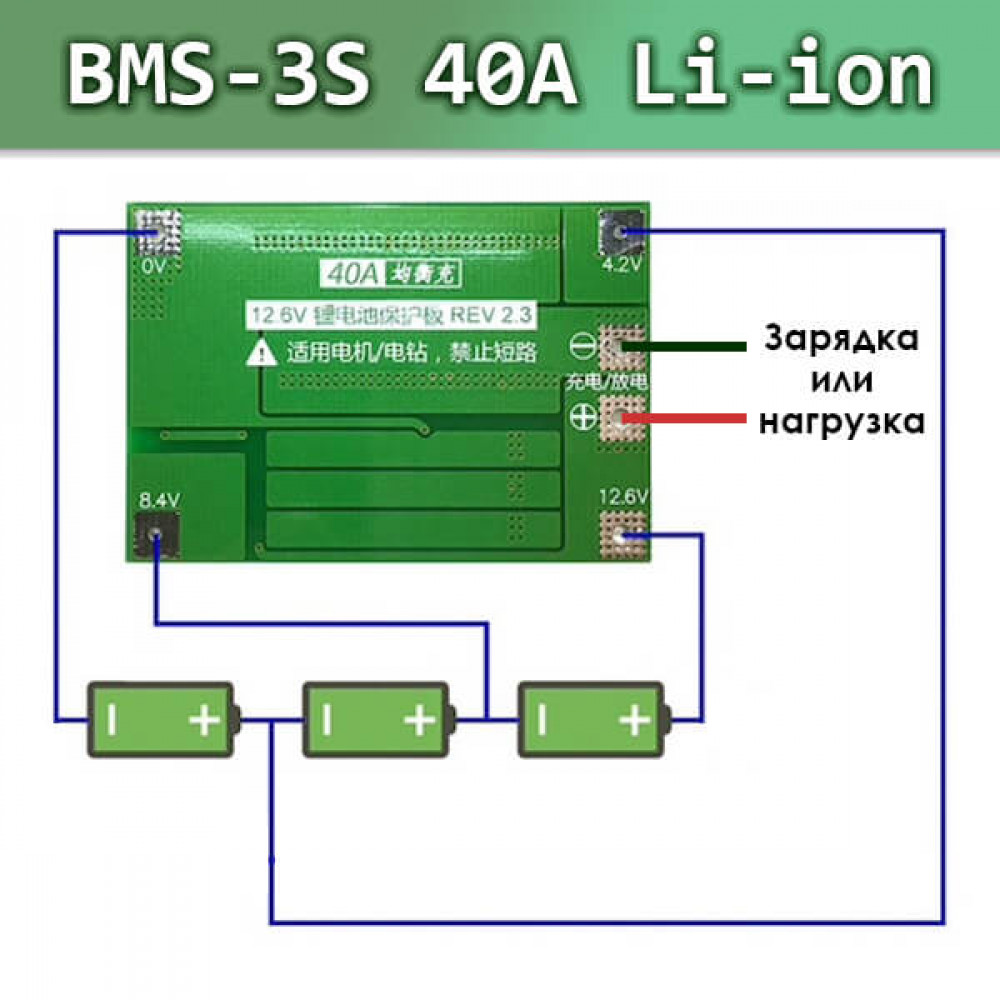

Назначение контактов:
0V: минус первого АКБ
4.2V: плюс первого АКБ и минус второго АКБ
8.4V: плюс второго АКБ и минус третьего АКБ
12.6V: плюс третьего АКБ
«–»: минус зарядного или нагрузки
«+»: плюс зарядного или нагрузки
FD и CD: для индикации заряда
• Подключение аккумуляторов производится строго последовательно:
...первоначально «0V» (минус аккумулятора №1);
...затем «4.2V» (плюс аккумулятора №1 и минус аккумулятора №2);
...далее «8.4V» (плюс аккумулятора №2 и минус аккумулятора №3);
...и наконец «12.6V» (плюс аккумулятора №3).
При нарушении данного требования BMS работать НЕ будет!
• Избегайте короткого замыкания при монтаже аккумуляторов!
• Используйте однотипные аккумуляторы!
• Используйте холдеры для аккумуляторов!
• Перед установкой аккумуляторов сбалансируйте их! (балансировку можно произвести путем замыкания всех минусовых контактов аккумуляторов между собой, и плюсовых между собой)
• После сборки, подключите соответствующее зарядное устройство к BMS, для его активации!
• Используйте качественный монтажный провод под соответствующий ток! (Для тока в 40 Ампер минимальное сечение медного провода составляет 4 мм2).
| Основные характеристики | |
| Тип | BMS плата |
| Особенности модуля | Защита от перезаряда,Защита от переразряда,Защита от перегрузки по току,Балансировка |
| Химия | Li-ion |
| Зарядное устройство | |
| Количество аккумуляторов | 3 |
