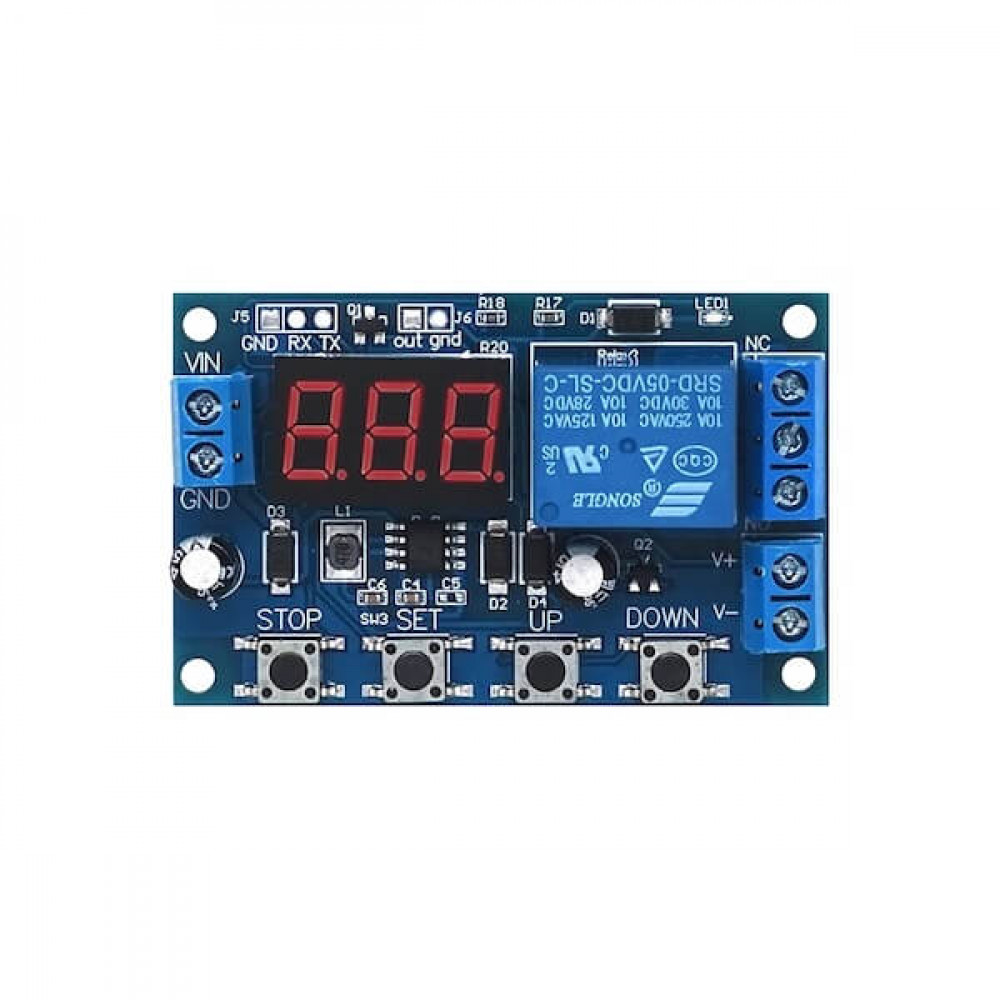

XY-DJ - модуль для контроля и защиты аккумуляторных батарей от перезарядки и глубокого разряда.
Как это работает.
С помощью кнопок настраивается напряжение, при котором начинается зарядка и напряжение при котором зарядка прекращается. При достижении установленного уровня, реле автоматически отключает или подключает нагрузку.
Режимы работы:
Верхний предел напряжения: UL1, нижний предел напряжения nL1, где UL1> nL1. Регулируемый таймер времени (OP).

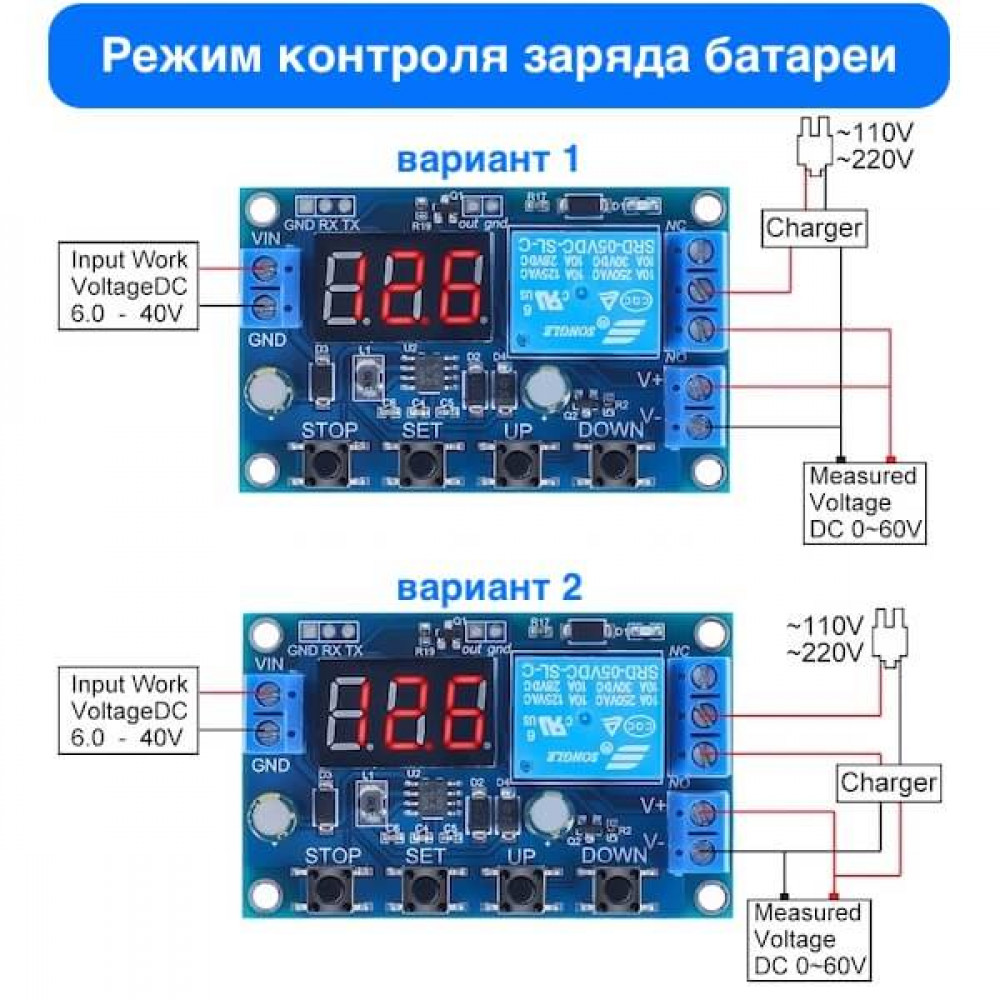

► U-1 Контроль процесса зарядки: при достижении UL1 реле отключается.
► U-2 Контроль времени зарядки: при начале зарядки начинается обратный отсчет времени работы (OP). Реле отключается когда закончилось (OP) или достигнут UL1.

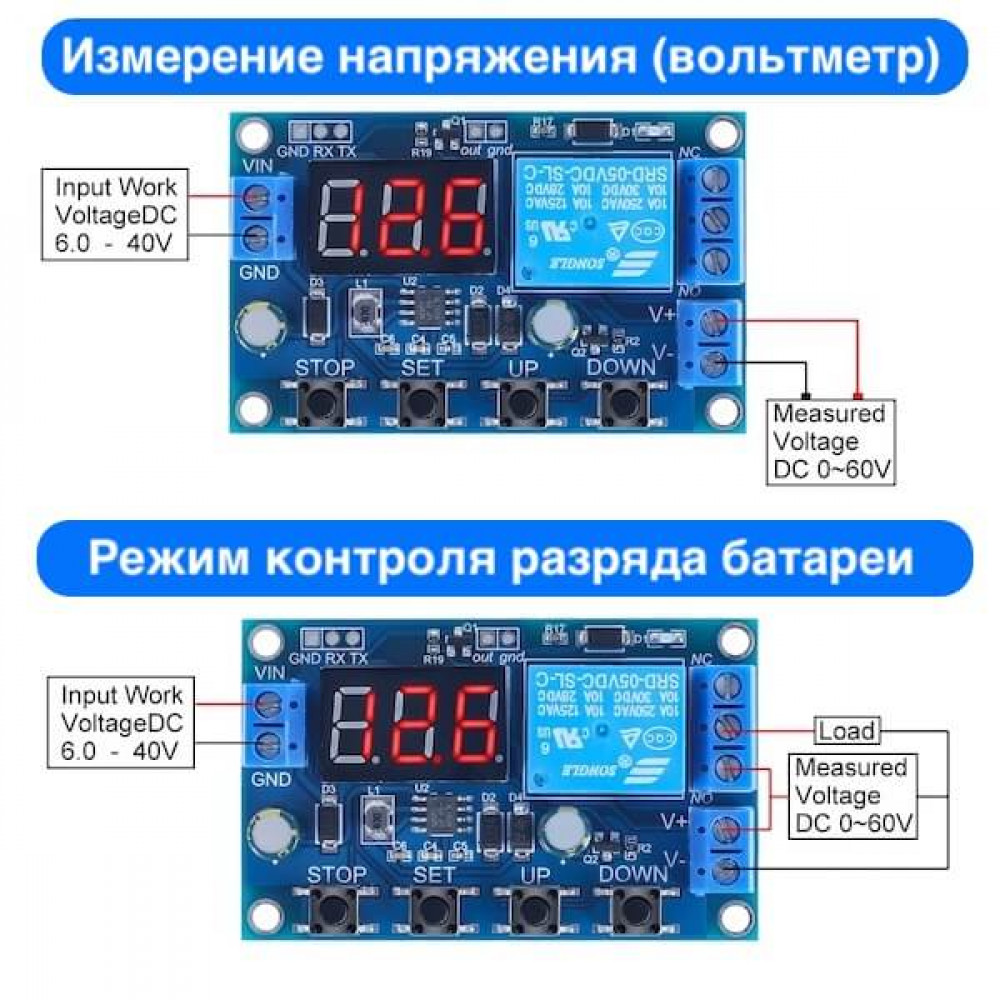

► U-3 Контроль процесса разрядки: когда измеряемое напряжение ниже nL1, реле выключено;
► U-4 Контроль времени разрядки: при начале разрядки начинается обратный отсчет времени работы (OP). Реле отключается когда закончилось (OP) или достигнут nL1.
► U-5 Работа в заданном диапазоне: когда измеряемое напряжение находится между UL1 и nL1, реле замыкается, при других условиях - отключается.
► U-6 Работа вне диапазона: когда измеряемое напряжение находится между UL1 и nL1, реле отключается, при других условиях - включается.
Настройка режимов работы.
1. Когда модуль включен, нажмите и удерживайте кнопку "SET" пару секунд, а затем отпустите ее. Далее выберите режим, который нужно установить (U-1 ~ U-6), коротким нажатием кнопок "UP и "DOWN".
2. После выбора режима, который нужно установить (например, U-1), нажмите кнопку "SET", чтобы установить соответствующий параметр. Параметр, который нужно установить, будет мигать (UL1, nL1, OP). С помощью "UP" и"DOWN" выберите значение параметра. Кратким нажатием кнопки "SET" переходим к установке следующего параметра.
3. После настройки параметров выбранного режима нажмите и удерживайте кнопку "SET" пару секунд, а затем отпустите ее. Вернитесь в основной интерфейс. Настройка закончена!
4. В главном интерфейсе кратко нажмите кнопку "DOWN", чтобы переключаться между напряжением и временем.
Характеристики:

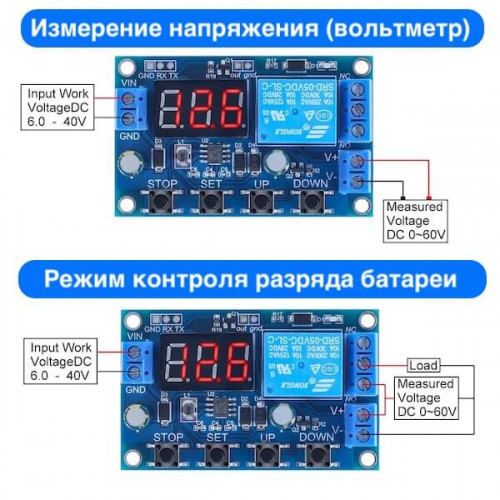

Входное напряжение: 6-40 В
Измеряемое напряжение: 6-60 В
Ток зарядки до 10 А
Точность управления: 0.1 В
Точность отображения: 0.1 В

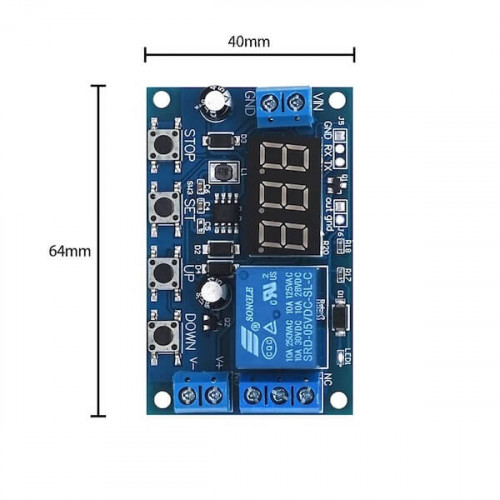

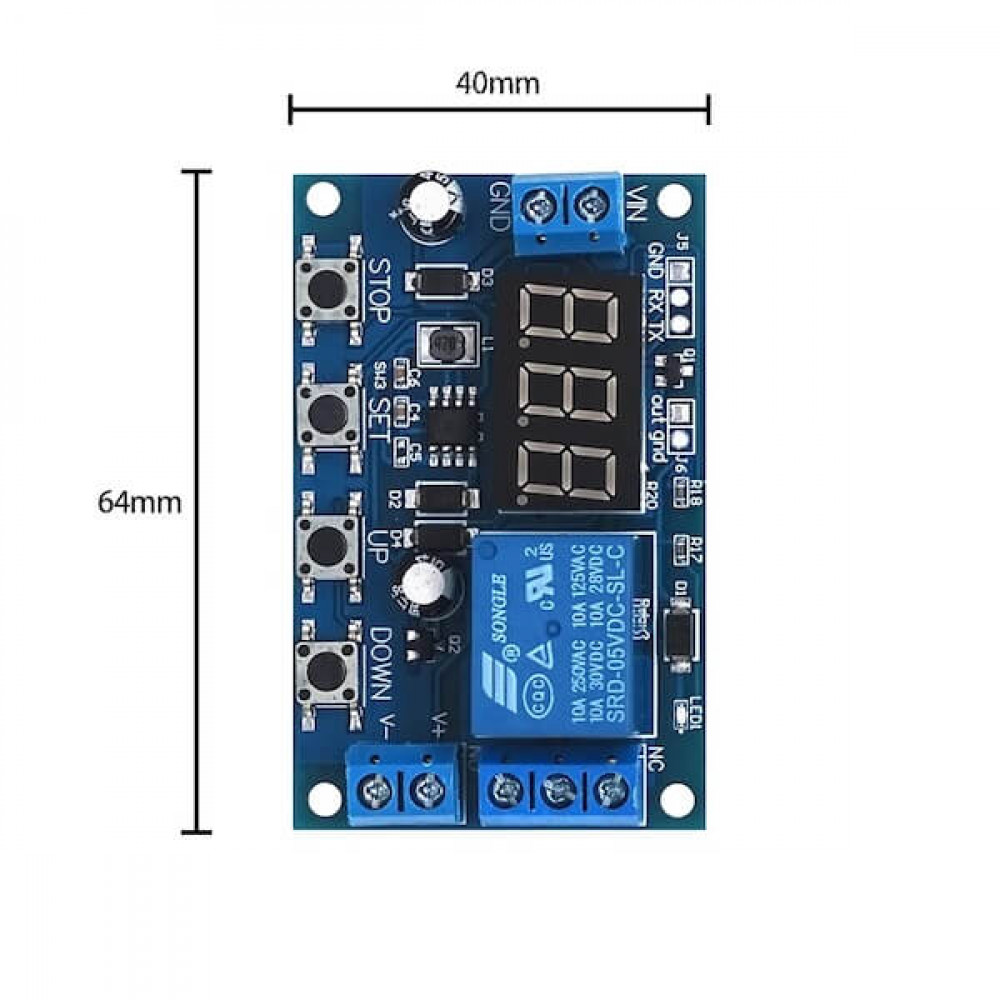

Размеры: 64 х 40 мм

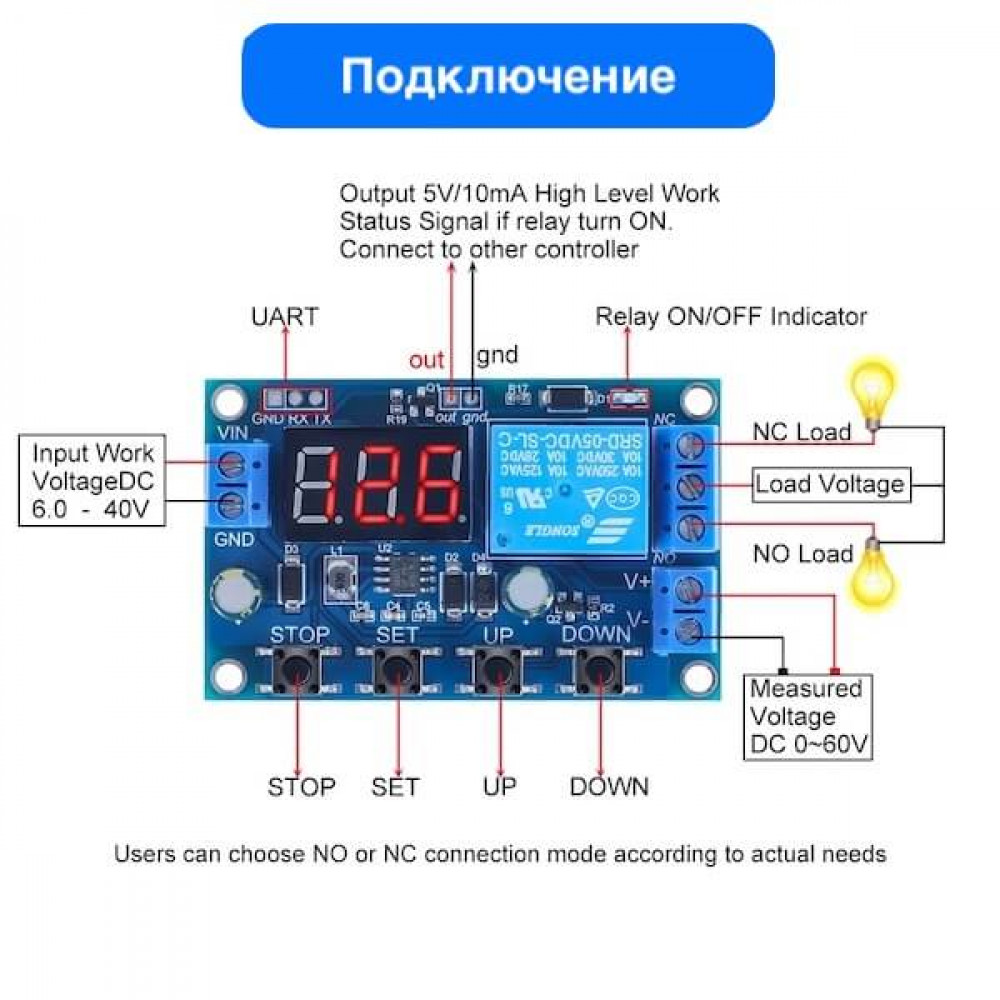

Подключение к компьютеру.
Serial port control (TTL level communication)
Communication standard:
- The baud rate is 115200 bps
- Data bits: 8
- Stop bit: 1
- Check digit: none
- Flow control: none
Serial command:
- “U-1”: Operating mode (range U-1 to U-6)
- “000”: 0 – does not enable timing function, non-0 – enable timing function (range 001 to 999)
- “Dw02.9”: Set the lower limit voltage
- “Up10.1”: set the upper limit voltage (range 00.0V ~ 99.9V)
- “Get”: Get the current settings
- “On”: Allows the relay to turn on
- “Off”: Always turn off the relay
- “Start”: start uploading data
- “Stop”: stop uploading data
The above command can be any combination of two, need to be separated by commas
Such as: “dw02.9, up10.1” set the lower limit voltage 02.9V upper limit voltage 10.1V
Upload Status: Test Voltage + On Time + Status
“00.0V, 00: 00: 00, OP r n”
00.0V: Measured voltage
00:00:00: Relay on time
Status: OP relay on, CL relay off
STOP key function expansion:
Relay enable mode:
- ON: OP conduction time, the relay allows conduction;
- OFF: The relay is disabled and is always off;
- Press the STOP button on the main interface to switch between ON and OFF, the current status will flash, and then return to the main interface. (This function is an emergency stop function, a key to disconnect the relay)
Sleep mode:
- C-P sleep mode: within five minutes, without any operation, the digital tube automatically shut down the display, the program normal operation;
- O-d normal mode: digital tube is always open display;
- Press and hold the STOP button for 2 seconds to release, to achieve C-P and O-d state of the switch, the current state will flash, and then return to the main interface.
| Основные характеристики | |
| Тип | Контроллер заряда |
| Особенности модуля | Защита от перезаряда,Защита от переразряда |
| Химия | LiFePO4,Li-ion,Ni-MH,Ni-Cd |
| Зарядное устройство | |
| Количество аккумуляторов | 1,2,3,4,5,6,7,8 |
