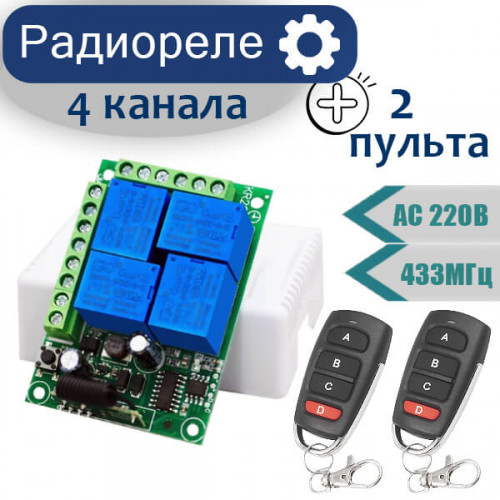

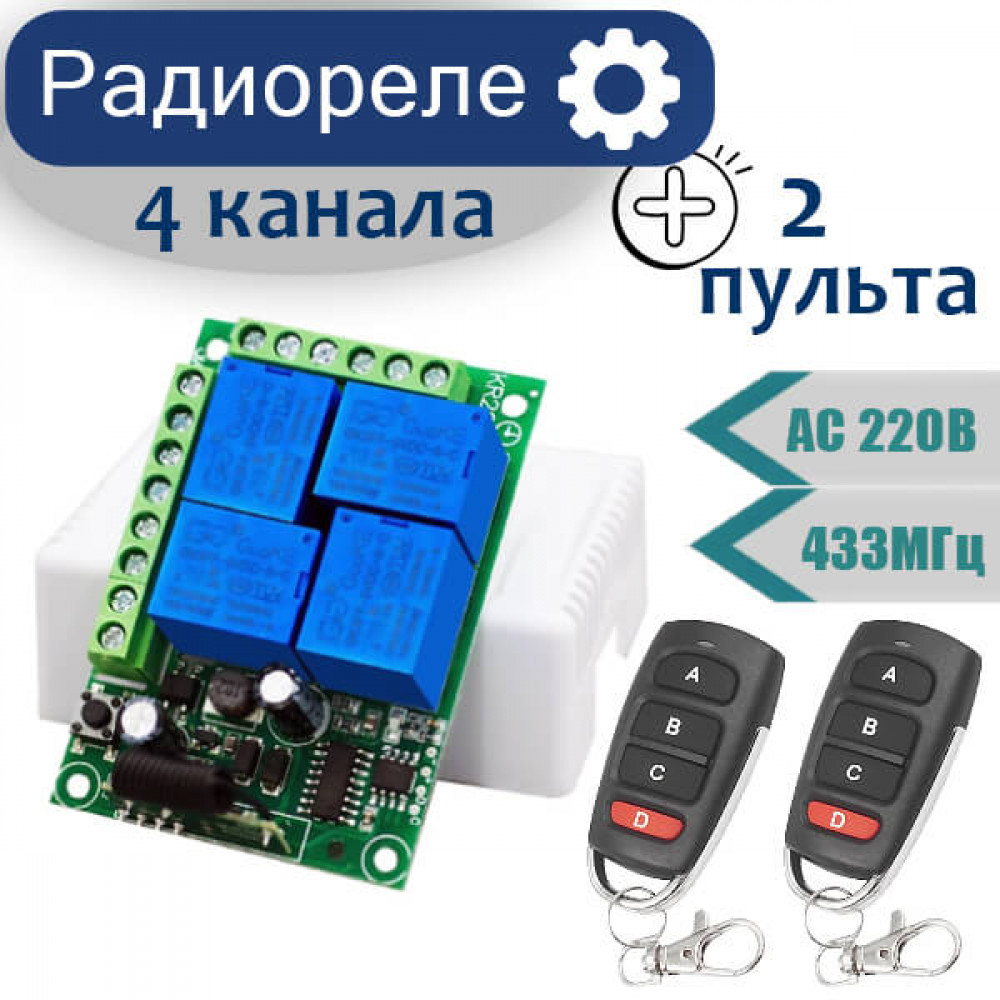

Беспроводное четырехканальное реле c двумя пультами, AC 220V, 433МГц, KR2204-4
Код товара: KR2204-4
Наличные / карта
По расчетному счету
QR-код
Вы можете оплатить товар наличными или банковской картой непосредственно в нашем магазине при самовывозе.
Для юридических лиц и ИП. Вы получаете счет, оплачиваете через банк, после оплаты заказ передается в сборку.
Вы оплачиваете заказ с помощью QR-кода, который мы отправим после оформления.
Радиоуправляемое реле KR2204-4 с 2 пультами в комплекте. Позволяет одним пультом независимо управлять сразу четырьмя устройствами – светом, приводом ворот, вентиляцией, жалюзи, отоплением и тд. Модуль поддерживает до 10 пультов одновременно.
Питание AC 220V переменного тока.
Потребление тока в режиме ожидания 5 мА.

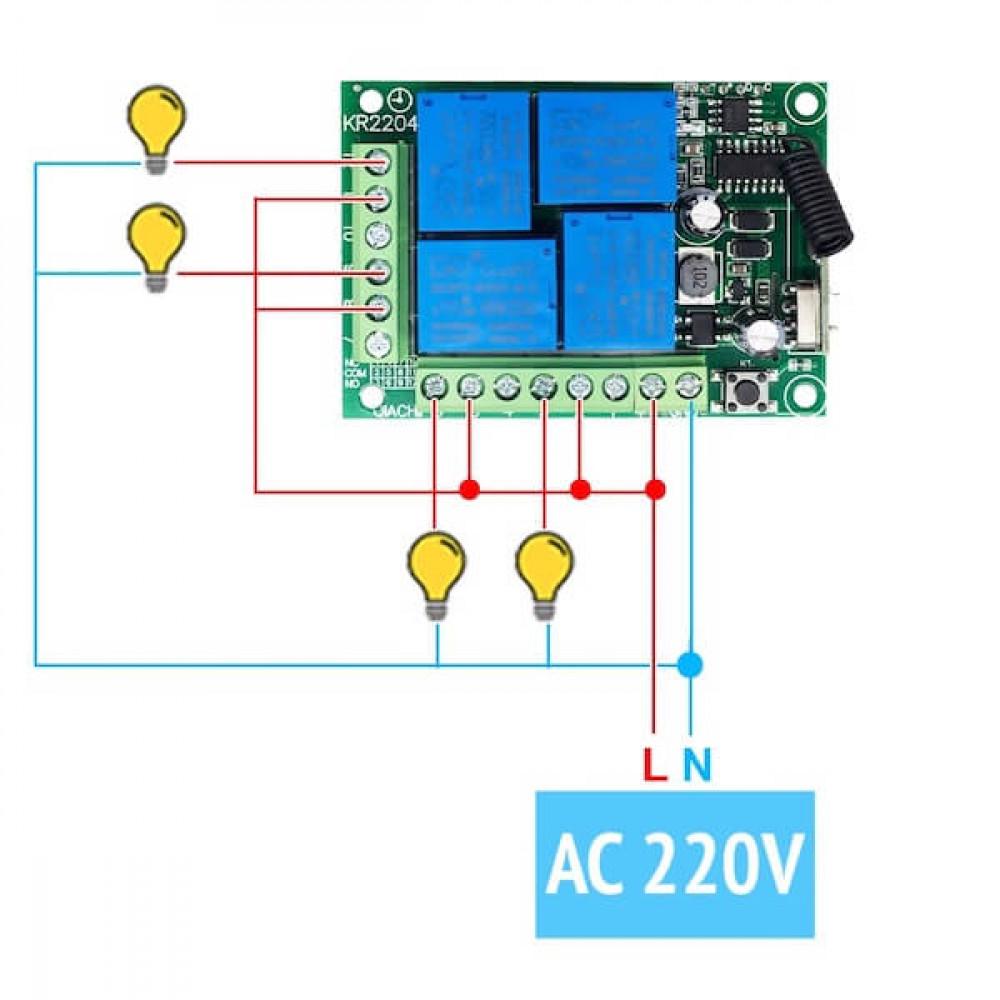

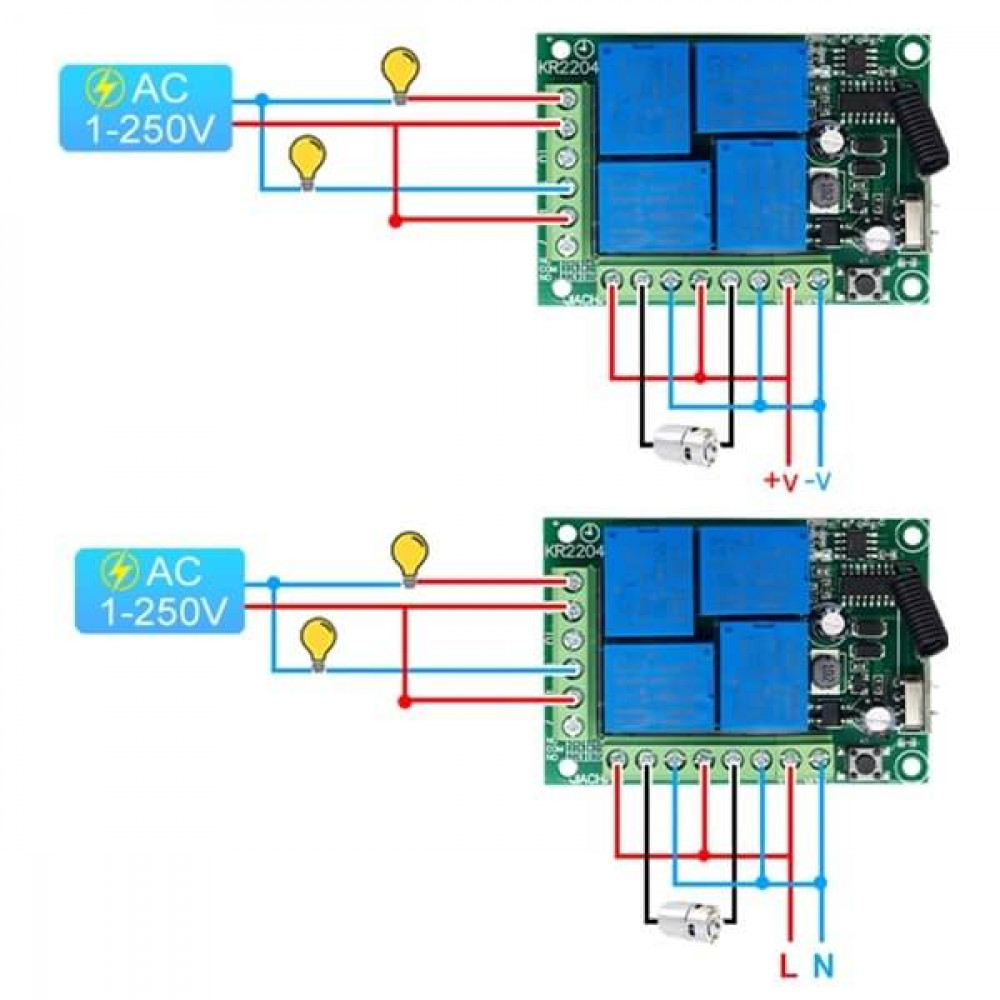

Выходы с реле: NO – нормально-открытый, NC – нормально-закрытый, COM.
Несущая частота 433 МГц
Дальность действия пульта 10-30 м.
7 режимов работы:
1. Кнопка, momentary. Нажимаем кнопку на пульте - устройство включается и работает пока нажата кнопка (максимум 30 сек). Отпускаем кнопку - устройство выключается.
2. Переключатель, toggle. Нажимаем кнопку на пульте - устройство включается. Нажимаем эту же кнопку повторно - устройство выключается.
3. Комбо, защелка, latched. Включение устройства будет происходить по нажатию любой кнопки на пульте, при этом будет активироваться соответствующий этой кнопке канал (реле) на основном модуле, все остальные каналы при этом будут выключаться. К примеру при нажатии кнопки А на пульте, сработает реле N4, все остальные каналы перейдут в выключенное состояние. В этом режиме один канал (последний включенный) всегда активен и на контактах реле всегда присутствует коммутируемое напряжение.
4-7. Различные комбинации предыдущих режимов.
Программирование:
Программирование пультов производится при помощи обучающей кнопки на модуле.
Перед настройкой необходимо сделать сброс на заводские настройки (8 раз подряд нажмите кнопку обучения – реле ответит вспышками светодиода).
1. Режим "кнопка" Нажмите 1 раз на кнопку на плате приёмника. Дождитесь пока светодиод загорится постоянно. Затем нажмите на любую кнопку на пульте, после чего индикатор мигнет 3 раза и потухнет. Режим установлен. Теперь все кнопки на пульте будут работать в этом режиме.2. Режим "переключатель" Нажмите 2 раза на кнопку на плате приёмника. Дождитесь пока светодиод загорится постоянно. Затем нажмите на любую кнопку на пульте, после чего индикатор мигнет 3 раза и потухнет. Режим установлен. Теперь все кнопки на пульте будут работать в этом режиме.
3. Режим "защелка" Нажмите 3 раза на кнопку на плате приёмника. Дождитесь пока светодиод загорится постоянно. Затем нажмите на любую кнопку на пульте, после чего индикатор мигнет 3 раза и потухнет. Режим установлен. Теперь все кнопки на пульте будут работать в этом режиме.
4. 2 канала "переключатель" + 2 канала "кнопка" Нажмите 4 раза на кнопку на плате приёмника. Дождитесь пока светодиод загорится постоянно. Затем нажмите на любую кнопку на пульте, после чего индикатор мигнет 3 раза и потухнет. Режим установлен.
5. 2 канала "защелка" + 2 канала "кнопка" Нажмите 5 раз на кнопку на плате приёмника. Дождитесь пока светодиод загорится постоянно. Затем нажмите на любую кнопку на пульте, после чего индикатор мигнет 3 раза и потухнет. Режим установлен.6. 2 канала "защелка" + 2 канала "переключатель" Нажмите 6 раз на кнопку на плате приёмника. Дождитесь пока светодиод загорится постоянно. Затем нажмите на любую кнопку на пульте, после чего индикатор мигнет 3 раза и потухнет. Режим установлен.
7. 2 канала "защелка" + 2 канала "защелка" Нажмите 7 раз на кнопку на плате приёмника. Дождитесь пока светодиод загорится постоянно. Затем нажмите на любую кнопку на пульте, после чего индикатор мигнет 3 раза и потухнет. Режим установлен.
Инструкция на русском скачать
В комплекте: модуль реле и 2 пульта управления с 4 кнопками.
Для удобного управления этим реле у нас есть пульты и беспроводные выключатели! Перейти к пультам →
Перейти к выключателям →
| Основные характеристики | |
| Особенности модуля | Реле беспроводное |
