Терморегулятор STC-1000 с датчиком, -50°C +99°C, 220В, два реле 10A

Регулятор температуры (термостат) STC-1000 с внешним датчиком и двумя независимыми реле, по одному на охлаждение и на обогрев. Одним из преимуществ прибора является наличие калибровки температуры, получаемой с датчика. Применяется в инкубаторах, холодильниках, парниках и т.д.

Возможности контроллера.
► Автоматическая регулировка температуры. Прибор работает как на нагрев, так и на охлаждение.

 Как это работает.
Например прибор может управлять одновременно нагревателем и охладителем в погребе. Допустим, установлены параметры: температура выключения  = 5°С и гистерезис = 2°С.
1 вариант: температура на датчике ниже 3°С.  Включится нагреватель и нагреет датчик до 5°С, после чего реле «Heat» отключит нагреватель. Когда температура опустится до 3°С – реле снова включится и т.д.
2 вариант: температура на датчике достигла 7°С. Прибор включит холодильник (реле «Cool»), температура опустится до 5°С – холодильник выключится.

Технические параметры:

• Рабочее напряжение: от 110 В до 230 В переменного тока;

• Диапазон установки температуры: от -50°С до +99°C;

• Разница между температурой выключения и температурой включения реле (гистерезис): ±10°C;

• Точность измерения температуры: 0.1°C;

• Точность установки температуры: 0.1°C;

• Максимальный ток нагрузки: 10A/230V AC;

• Датчик температуры: NTC 25 градусов Цельсия = 10 К B3435

• Размеры: 85х75х43 мм


Инструкция по настройке.

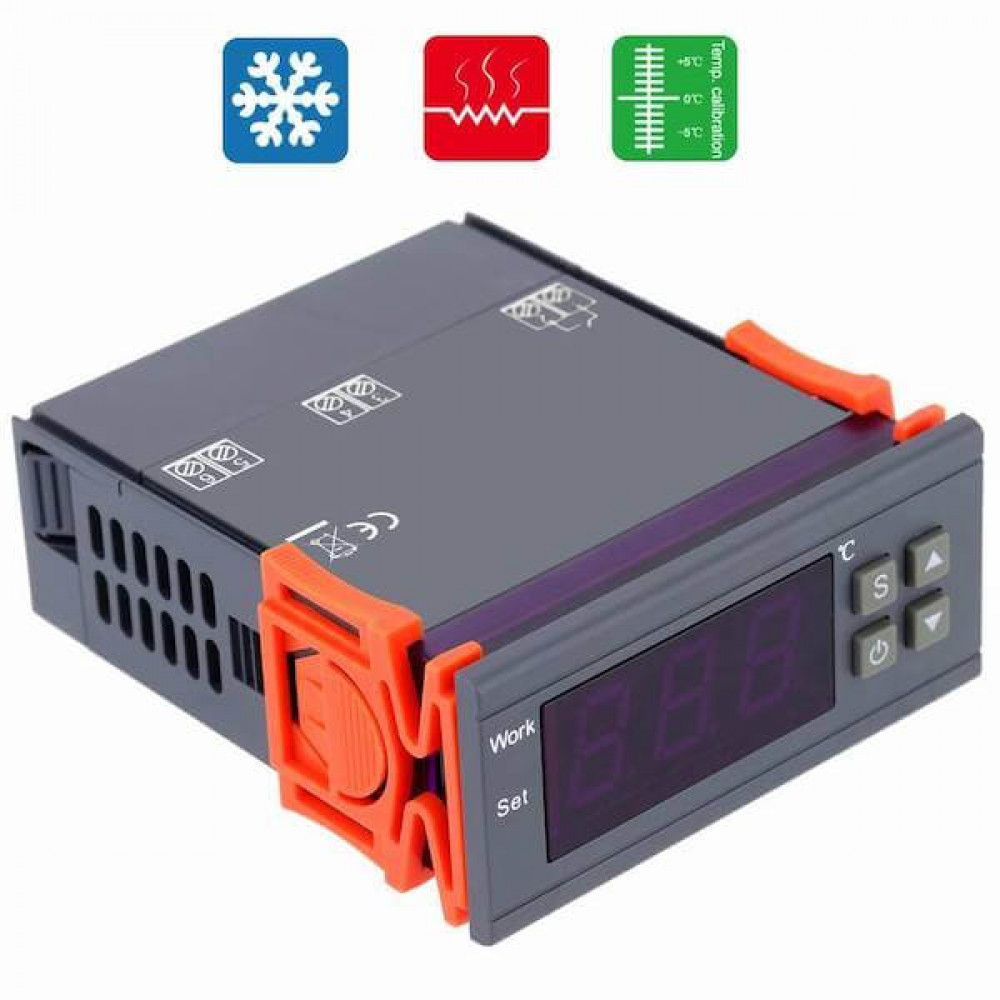

На передней панели находится дисплей, на котором отображается температура с точностью до десятой градуса. Два индикатора работы: нагрев и охлаждение. Четыре кнопки управления: включение/выключение, вход в режим программирования (S) и две кнопки ввода (стрелки вверх и вниз).

Включение и выключение производится путем удерживания кнопки питания не менее 3 секунд. После первого включения термостат показывает температуру среды в которой находиться датчик.

Для просмотра температуры, на поддержание которой запрограммирован контроллер надо нажать "вверх" (по умолчанию 10,0 С). Нажатие стрелки "вниз" выводит гистерезис на который настроен контроллер (по умолчанию 0,5 градуса).

F1 – установка температуры выключения реле;
F2 – задание температурного гистерезиса;
F3 – установка времени задержки включения реле;
F4 – калибровка по температуре.

Для входа в режим программирования нажимаем и удерживаем кнопку S не менее 3 секунд, на дисплее появится F1. Нажимаем кнопку S и удерживаем. На дисплее отобразится заданная температура. Не отпуская кнопку S стрелками "вверх" или "вниз" задаём требуемую температуру. Отпускаем кнопку S и нажимаем стрелку "вверх". На дисплее отобразится F2. Нажимаем кнопку S и на дисплее отобразиться заданная дельта температуры. Удерживая кнопку S стрелками "вверх" и "вниз" задаём требуемую дельту. Отпускаем кнопку S и нажимаем стрелку "вверх". На дисплее отобразится F3. Нажимаем кнопку S и на дисплее отобразится задержка на включение (по умолчанию 3 минуты, диапазон значений от 1 до 10 минут). Отпускаем кнопку S и нажимаем стрелку "вверх". На дисплее отобразится F4. Здесь можно задать значение калибровки датчика. (диапазон значений от -10 до +10 с шагом 0,1 по умолчанию значение 0).

Для выхода из режима программирования с сохранением настроек кратковременно нажимаем кнопку включения/выключения. Если надо выйти не сохраняя настройки, то контроллер сам выйдет в рабочий режим, если не нажимать кнопки в течение 30 секунд. Если на дисплее отобразилось Er (ошибка), то, нажимаете любую кнопку и держите до перезагрузки контроллера. После этого все настройки сбросятся на заводские.

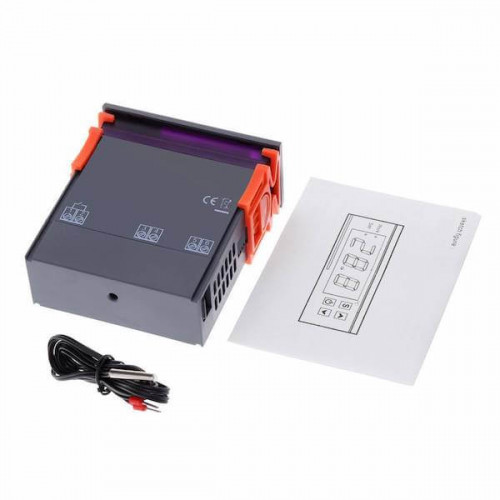

В комплекте: контроллер, датчик температуры.
