Модули реле 5V с оптопарой на 1, 2 и 4 канала, JQC-3FF-S-Z
Наличные / карта
По расчетному счету
QR-код
Вы можете оплатить товар наличными или банковской картой непосредственно в нашем магазине при самовывозе.
Для юридических лиц и ИП. Вы получаете счет, оплачиваете через банк, после оплаты заказ передается в сборку.
Вы оплачиваете заказ с помощью QR-кода, который мы отправим после оформления.

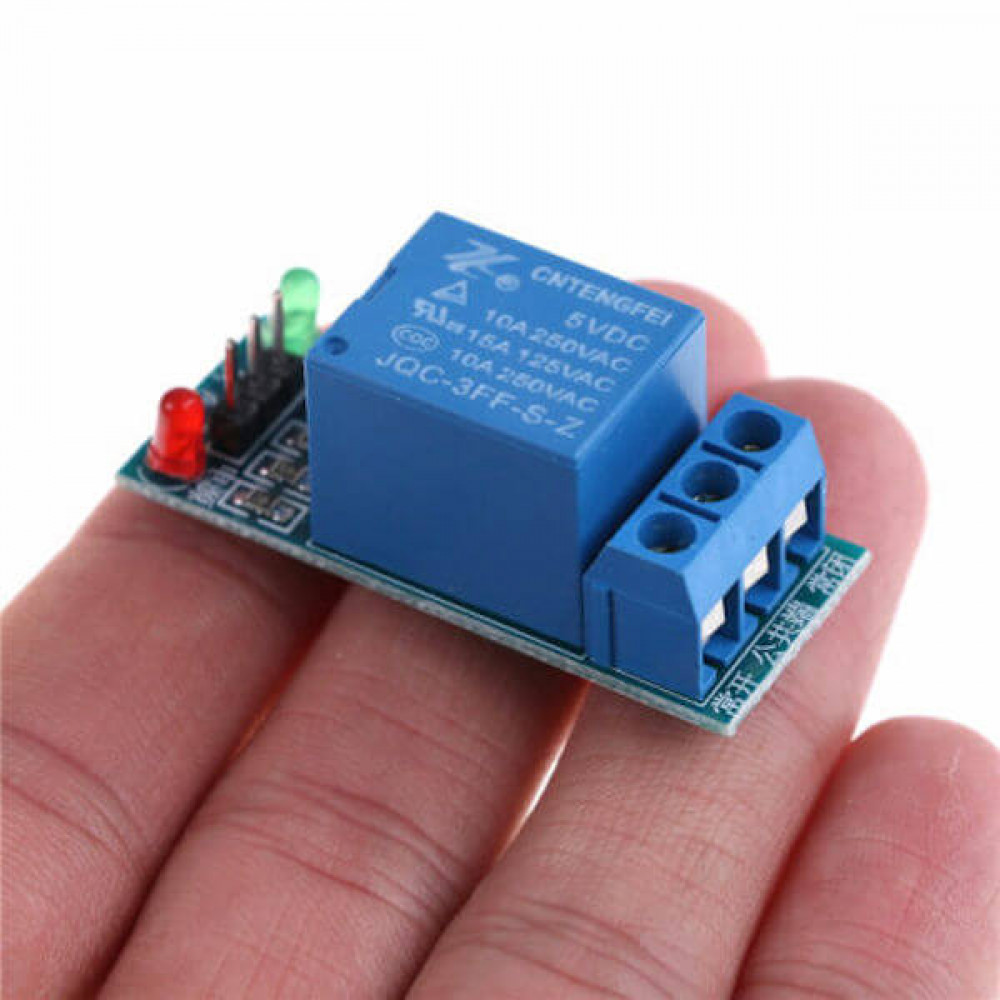

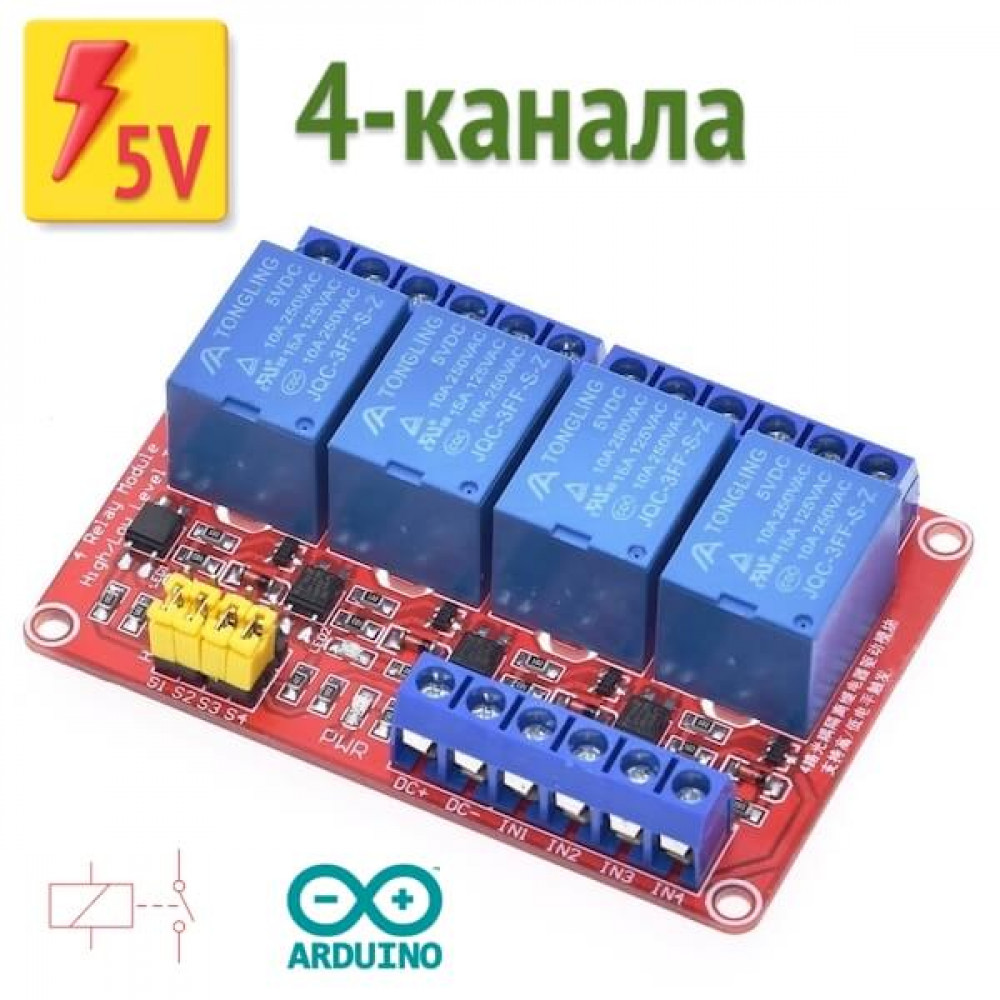

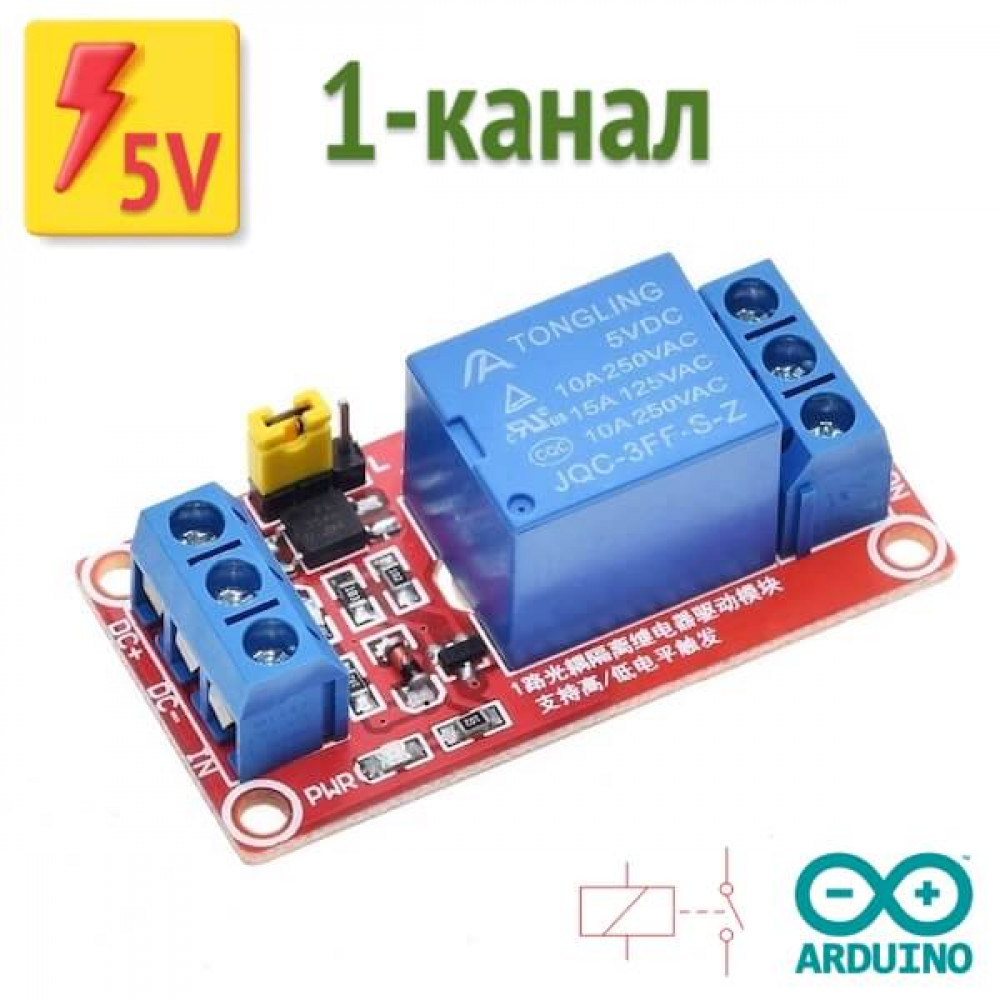

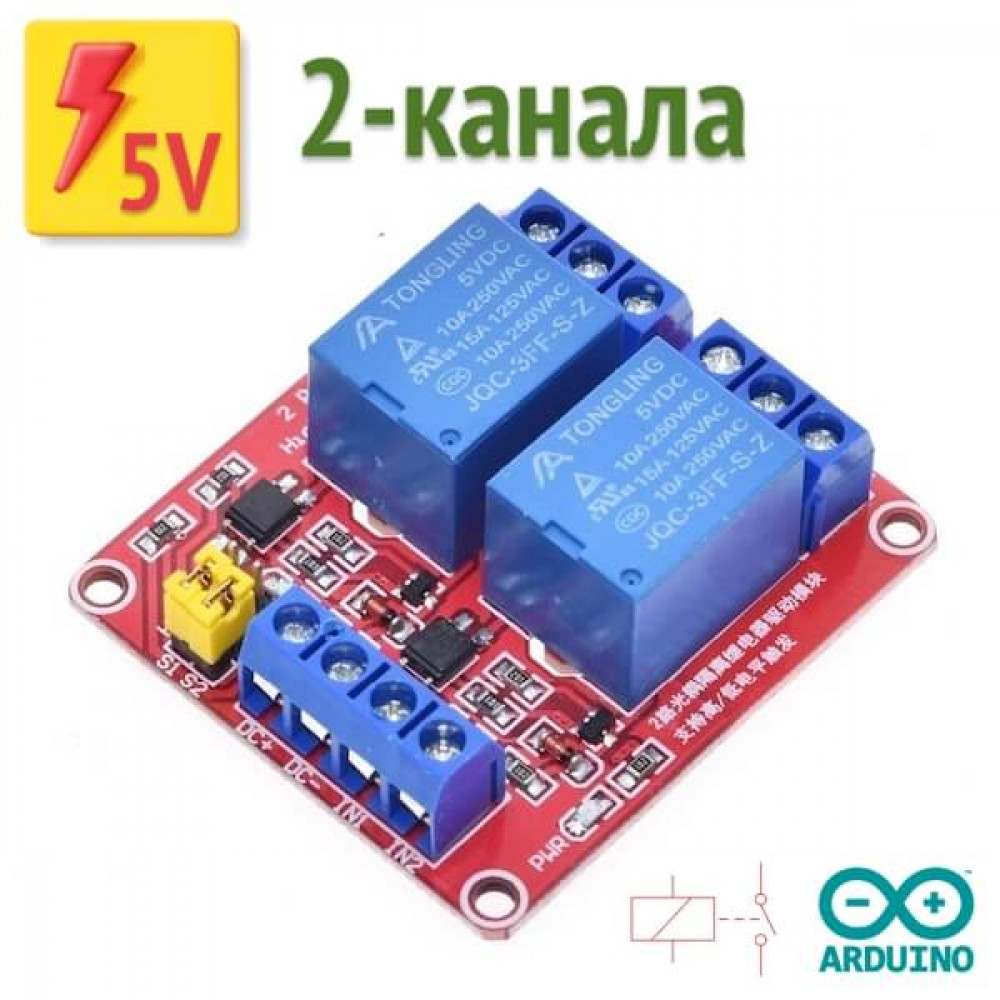

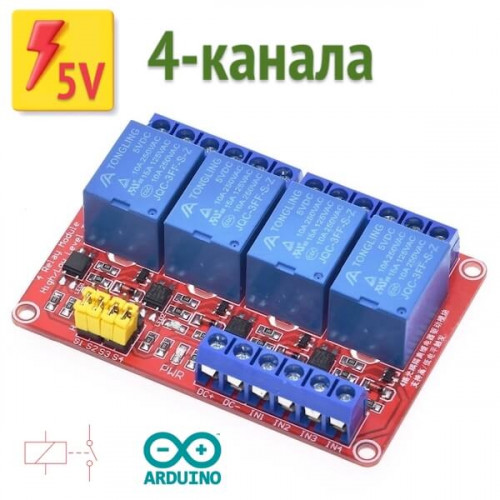

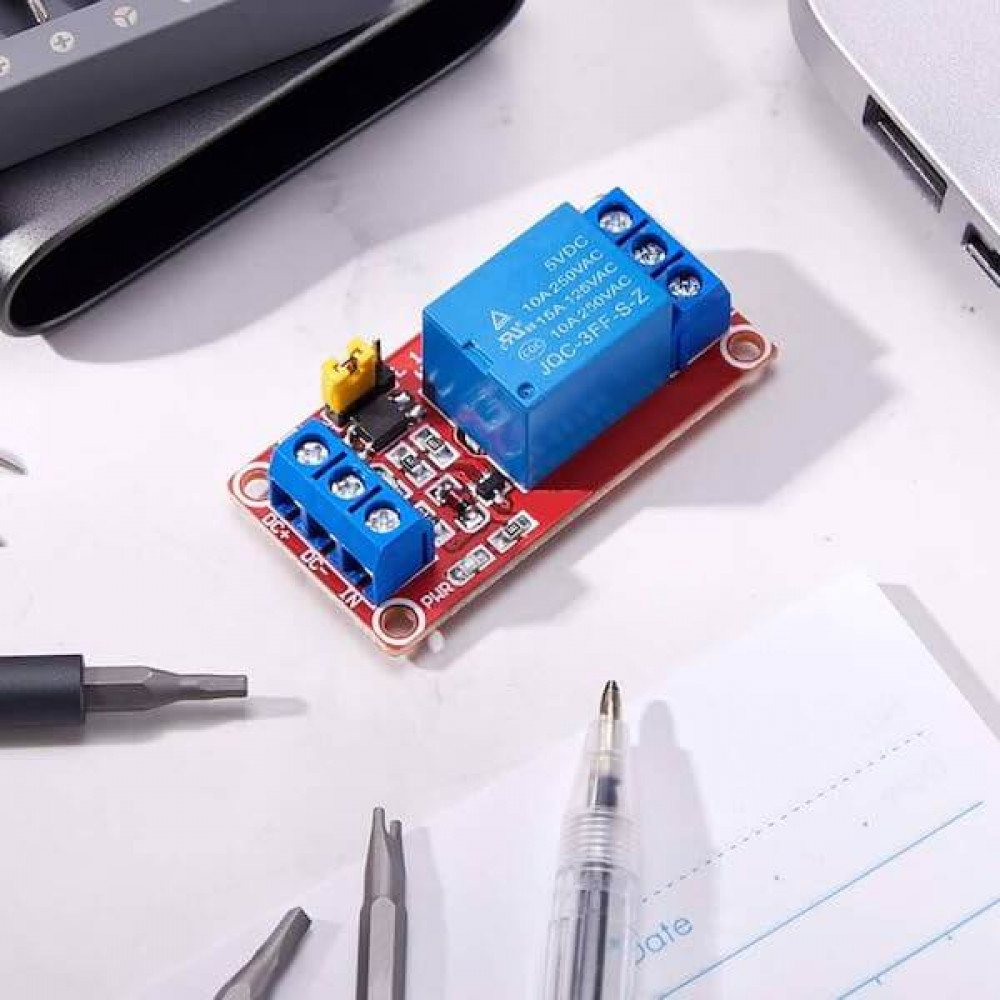

5V модули реле на 1 / 2 / 4 канала подходят для управления мощной нагрузкой с помощью микроконтроллеров, таких как Arduino, ESP8266, ESP32, Raspberry Pi и других. Каждый канал оснащен гальванической развязкой (оптопарой), поддерживает триггер как от высокого, так и от низкого уровня сигнала (на каждый канал), и использует реле JQC-3FF-S-Z с максимальной нагрузкой до 10А. Наличие светодиодной индикации упрощает мониторинг состояния каждого реле.
Принцип работы: При подаче сигнала на IN реле переключает нагрузку с NC на NO. Каждый канал работает независимо.
Технические:
| Рабочее напряжение | 5В DC |
| Максимальный ток | 190 мA |
| Максимальная нагрузка | AC 250В / 10A, DC 30В / 10A |
| Ток сигнала управления | 2-4 мA |
| Размер 1-канальной платы | ~51 x 25.5 мм |
| Размер 2-канальной платы | ~51 x 45.8 мм |
| Размер 4-канальной платы | ~73 x 50 мм |
Выводы реле:
- DC+ — питание 5V
- DC- — земля (GND)
- IN — управляющий вход
- COM — общий контакт
- NO — нормально разомкнутый
- NC — нормально замкнутый

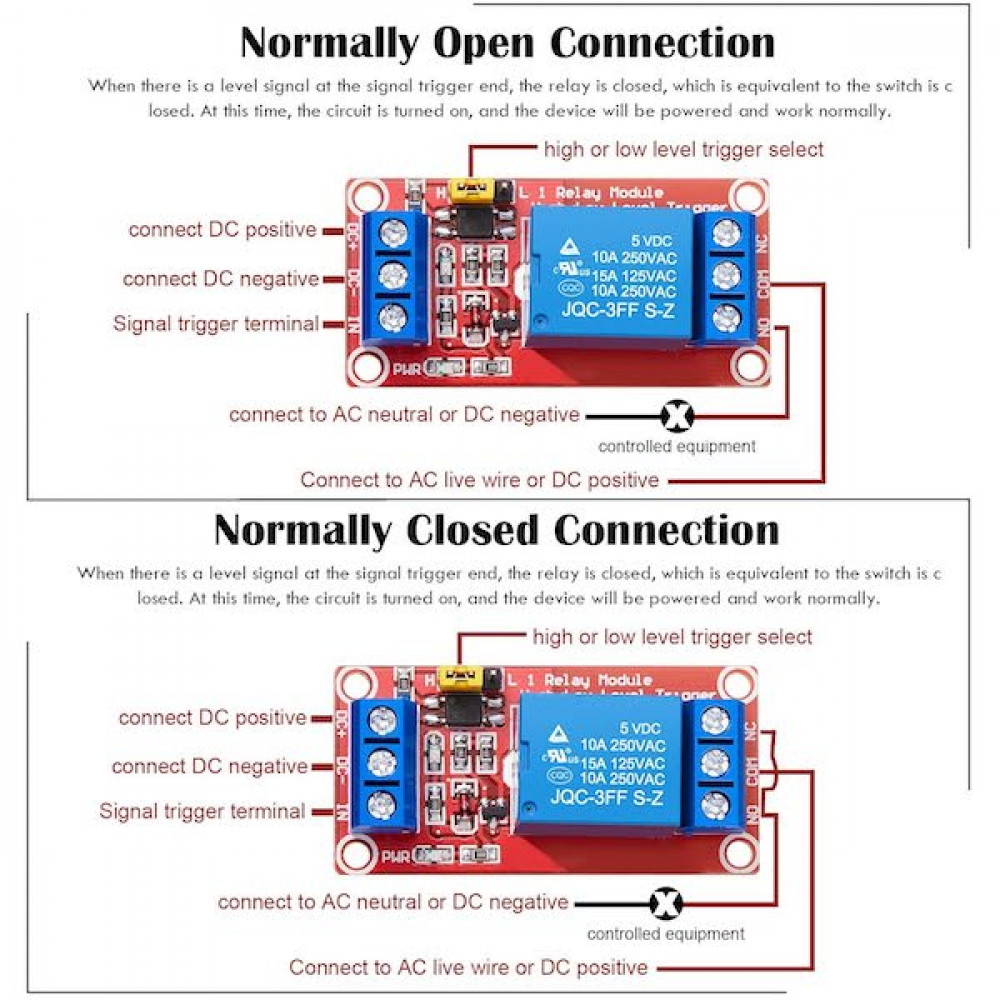

Как это работает:
На модуле есть три контакта для подключения нагрузки:
- COM — общий
- NO (Normally Open) — нормально разомкнутый
- NC (Normally Closed) — нормально замкнутый
Когда питания на входе НЕТ:
- Контакты COM и NC соединены (замкнуты)
- Нагрузка получает питание через NC (если подключились к нему)
- NO разомкнут — там нет цепи
Когда подаётся сигнал на вход IN (например от Arduino):
- Реле «срабатывает» — внутри происходит щелчок (физически переключается контакт)
- Теперь соединены COM и NO
- Нагрузка получает питание через NO
- NC размыкается
Пример:
Подключаем лампочку:
- К COM подаём фазу от питания (или плюс от источника)
- К NO подключаем провод, который идёт к лампочке
- К IN подаём сигнал с Arduino
Пока Arduino не подаёт сигнал — реле разомкнуто, лампочка выключена
Когда Arduino подаёт сигнал — реле замыкается, лампочка включается
Обратная ситуация:
Если необходимо, чтобы лампа горела по умолчанию, а гасла при сигнале — подключаем её не к NO, а к NC. Тогда:
- без сигнала она будет включена
- при сигнале — выключится
FAQ — Часто задаваемые вопросы:
Для чего нужна оптопара в этом модуле?
Оптопара защищает микроконтроллер от скачков напряжения и помех в силовой цепи.
Можно ли подключить модуль напрямую к Arduino?
Да, модуль работает от 5V и совместим с логикой Arduino. Управляющий сигнал подключается к входу IN соответствующего канала.
Что значит "поддержка высокого и низкого уровня сигнала"?
Это означает, что реле можно настроить так, чтобы оно срабатывало при подаче:
- Низкого уровня (LOW): напряжение от 0 до ~1.5V — реле включается, когда на входе логический 0.
- Высокого уровня (HIGH): напряжение от 3 до 5V — реле включается, когда на входе логическая 1.
Какие нагрузки можно подключать?
На каждый канал: до 10A при 250V AC или 30V DC. Это может быть лампа, насос, вентилятор, нагреватель и т.д. Обязательно соблюдайте предельные значения!
Нужно ли внешнее питание?
Нет, достаточно 5V от Arduino или другого микроконтроллера. Но при управлении несколькими каналами одновременно (особенно при 4 реле) рекомендуется использовать отдельный источник питания 5V с достаточным током.
| Основные характеристики | |
| Особенности модуля | Реле электромагнитное |
