Сенсорный модуль реле 12V с самофиксацией на TTP223

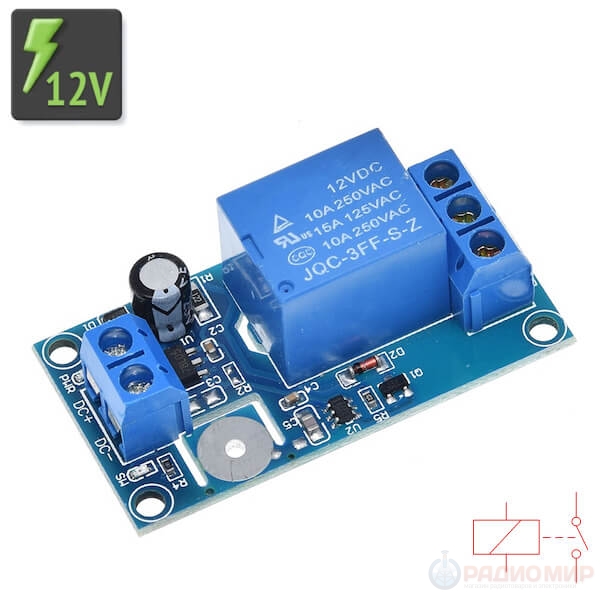

Это компактный модуль с сенсорной кнопкой на базе микросхемы TTP223 и реле JQC-3FF-S-Z. Одна лёгкая «точка касания» — и реле переключается, ещё одно касание — переключается обратно. Модуль экономно расходует энергию: в простое он находится в режиме низкого потребления, при касании быстро переходит в рабочий режим, а через 10 секунд без касаний возвращается в энергосберегающий режим.

Сенсорную зону можно закрыть тонким слоем неметаллического материала (пластиком, стеклом, бумагой) — модуль всё равно будет реагировать. Это удобно для скрытых кнопок в панелях, столешницах и корпусах приборов.

 Характеристики:

• Тип переключателя: TTP223
• Тип реле: JQC-3FF-S-Z (электромагнитное)
• Питание модуля: 12V DC
• Режим работы: самофиксация (по касанию: вкл / выкл)
• Коммутируемая нагрузка: до 10A при 220V AC или до 10A при 30V DC
• Индикаторы: красный — питание, зелёный — срабатывание при касании
• Сенсорная зона: круглая область на плате; возможен вывод проводом
• Монтаж: 4 отверстия M2 (диаметр под винт ≈ 3 мм)

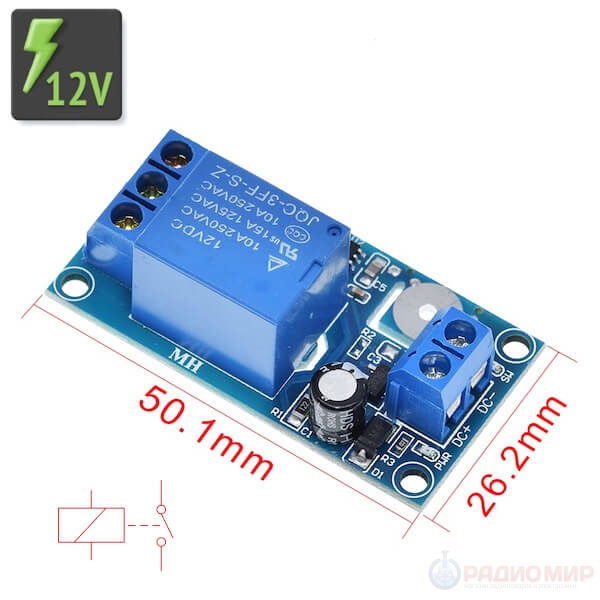

• Размер платы: 50 × 26 мм

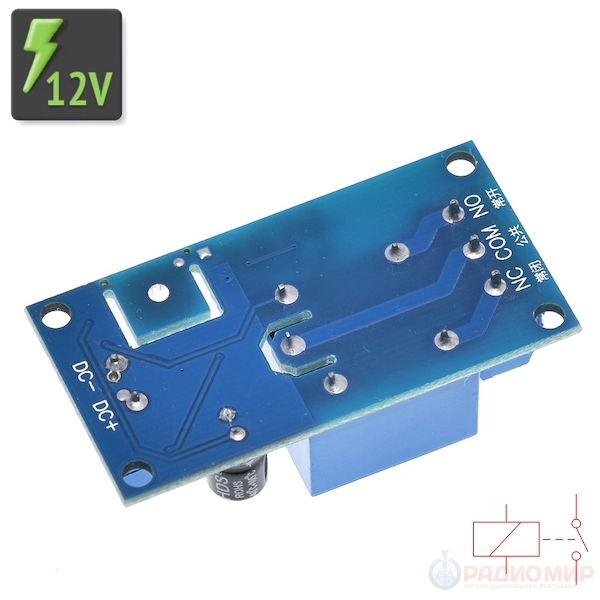

Разъёмы и контакты

• VCC — подключается к +12V питания модуля
• GND — общий минус (земля)
• COM — общий контакт реле
• NO — нормально разомкнутый контакт (замыкается с COM при срабатывании)
• NC — нормально замкнутый контакт (размыкается с COM при срабатывании)

Выводы NO/COM/NC служат для подключения нагрузки — при отсутствии срабатывания COM соединён с NC, при срабатывании COM переключается на NO.

Где и как можно использовать

Модуль подходит для замены механических кнопок в бытовой технике и устройствах: панели управления, кухонная техника, стиральные машины, холодильники, электронные весы, светильники, игрушки и т. п. Можно применять в водозащищённых конструкциях, если сенсор закрыт неметаллической накладкой.

 FAQ — часто задаваемые вопросы

Как работает самофиксация?
Модуль переключает состояние реле при каждом кратком касании сенсорной зоны: одно касание — включение, второе — выключение. Для удержания состояния держать палец не нужно.

Можно ли питать модуль от Arduino?
Модуль рассчитан на 12V питания — стандартное 5V питание Arduino не подходит. Для работы используйте источник 12V.

Что будет, если превысить допустимое питание или нагрузку?
Превышение напряжения питания или коммутационной нагрузки может привести к повреждению модуля или реле. Соблюдайте указанные пределы (до 10A на контакт).

Какой тип реле установлен в модуле?
В модуле используется электромагнитное реле JQC-3FF-S-Z. Это подвид электромеханических реле, в котором катушка создаёт магнитное поле и притягивает якорь, замыкая или размыкая контакты. В отличие от твердотельных реле, здесь есть подвижные механические контакты. Они лучше подходят для коммутации индуктивных нагрузок (двигатели, трансформаторы), но со временем могут изнашиваться.

Можно ли использовать модуль на улице?
Модуль сам по себе не герметичен. Для уличного применения устанавливайте его в корпусе с достаточной защитой от влаги и конденсата; сенсорную зону можно закрыть неметаллической крышкой.
