Модули реле 12V на 1, 2 и 4 канала, JQC-3FF-S-Z

В наличии 95 95 р.

Доступность: В наличии
Код товара: H03-14, H03-13, H03-12, JQC-3FF-S-Z

Выбор модификации:
1-канал 2-канала 4-канала

В корзину
Купить в один клик

Только самовывоз из магазина

Доставка и отправка не осуществляются.

Банковские карты, наличные

По расчетному счету с организациями не работаем.

Надежные модули реле 12V с оптопарой, доступны с 1, 2 или 4 каналами. Поддержка высокого и низкого уровня сигнала. Максимальная нагрузка AC 250V/10A, DC 30V/10A на канал. Подходят для Arduino и других микроконтроллеров.

Комфортные цены

Внимательный сервис

Самовывоз

Теги: Электромагнитное реле

12V модули реле на 1 / 2 / 4 канала подходят для управления мощной нагрузкой с помощью микроконтроллеров Arduino, ESP8266, ESP32, Raspberry Pi и других. Каждый канал оснащен гальванической развязкой (оптопарой), поддерживает триггер как от высокого, так и от низкого уровня сигнала (на каждый канал), и использует реле JQC-3FF-S-Z с максимальной нагрузкой до 10А. Наличие светодиодной индикации упрощает мониторинг состояния каждого реле.

Принцип работы: При подаче сигнала на IN реле переключает нагрузку с NC на NO. Каждый канал работает независимо.

Технические:

Рабочее напряжение	12В DC
Максимальный ток	80 мA
Максимальная нагрузка	AC 250В / 10A, DC 30В / 10A
Ток сигнала управления	2-4 мA

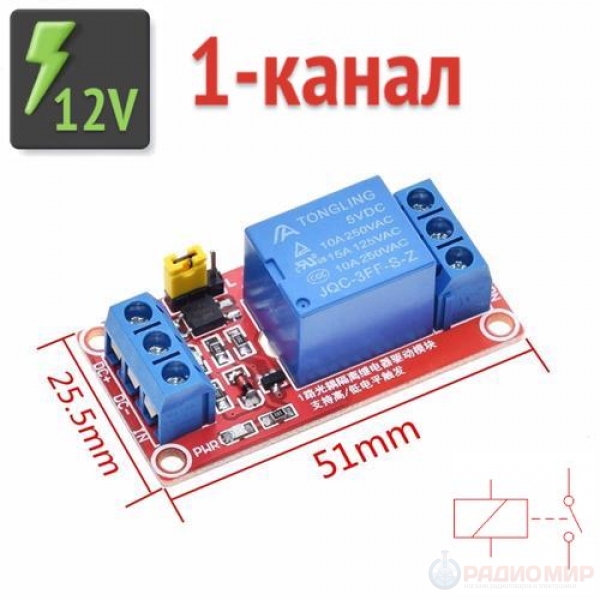

Размер 1-канальной платы	~51 x 25.5 мм

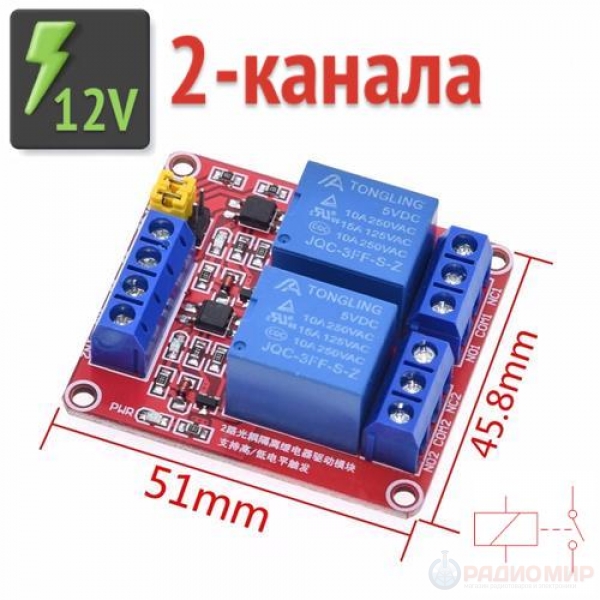

Размер 2-канальной платы	~51 x 46 мм

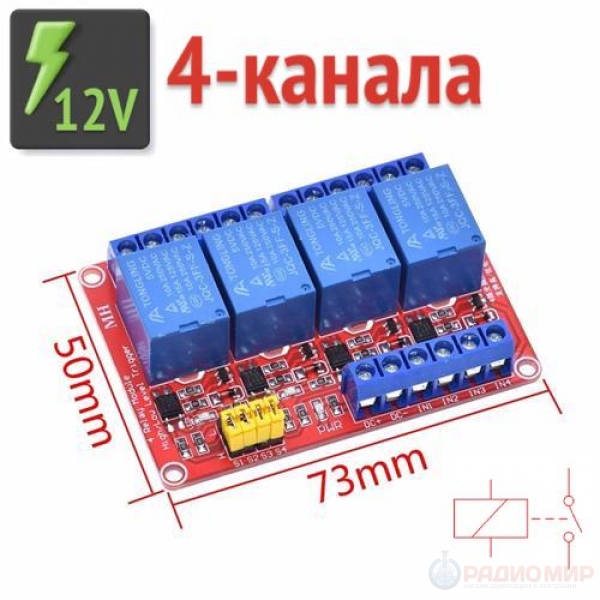

Размер 4-канальной платы	~73 x 50 мм

Выводы реле:

DC+ — питание 5V
DC- — земля (GND)
IN — управляющий вход
COM — общий контакт
NO — нормально разомкнутый
NC — нормально замкнутый

Как это работает:

На модуле есть три контакта для подключения нагрузки:

COM — общий
NO (Normally Open) — нормально разомкнутый
NC (Normally Closed) — нормально замкнутый

Когда питания на входе НЕТ:

Контакты COM и NC соединены (замкнуты)
Нагрузка получает питание через NC (если подключились к нему)
NO разомкнут — там нет цепи

Когда подаётся сигнал на вход IN (например от Arduino):

Реле «срабатывает» — внутри происходит щелчок (физически переключается контакт)
Теперь соединены COM и NO
Нагрузка получает питание через NO
NC размыкается

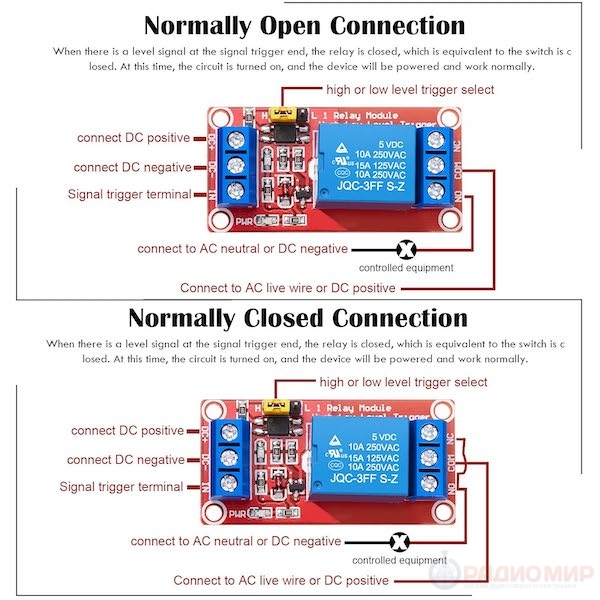

Пример:

Подключаем лампочку:

К COM подаём фазу от питания (или плюс от источника)
К NO подключаем провод, который идёт к лампочке
К IN подаём сигнал с Arduino

Пока Arduino не подаёт сигнал — реле разомкнуто, лампочка выключена
Когда Arduino подаёт сигнал — реле замыкается, лампочка включается

Обратная ситуация:

Если необходимо, чтобы лампа горела по умолчанию, а гасла при сигнале — подключаем её не к NO, а к NC. Тогда:

без сигнала она будет включена
при сигнале — выключится

FAQ — Часто задаваемые вопросы:

Для чего нужна оптопара в этом модуле?
Оптопара защищает микроконтроллер от скачков напряжения и помех в силовой цепи.

Можно ли подключить модуль напрямую к Arduino?
Да, модуль работает от 5V и совместим с логикой Arduino. Управляющий сигнал подключается к входу IN соответствующего канала.

Что значит "поддержка высокого и низкого уровня сигнала"?
Это означает, что реле можно настроить так, чтобы оно срабатывало при подаче:

Низкого уровня (LOW): напряжение от 0 до ~1.4V — реле включается, когда на входе логический 0.
Высокого уровня (HIGH): напряжение от 5 до 12V — реле включается, когда на входе логическая 1.

Тип триггера выбирается перемычкой (джампером) на плате. Это удобно, если вы используете разные микроконтроллеры или логические уровни.

Какие нагрузки можно подключать?
На каждый канал: до 10A при 250V AC или 30V DC. Это может быть лампа, насос, вентилятор, нагреватель и т.д. Обязательно соблюдайте предельные значения!

Нужно ли внешнее питание?
Нет, достаточно 5V от Arduino или другого микроконтроллера. Но при управлении несколькими каналами одновременно (особенно при 4 реле) рекомендуется использовать отдельный источник питания 5V с достаточным током.
