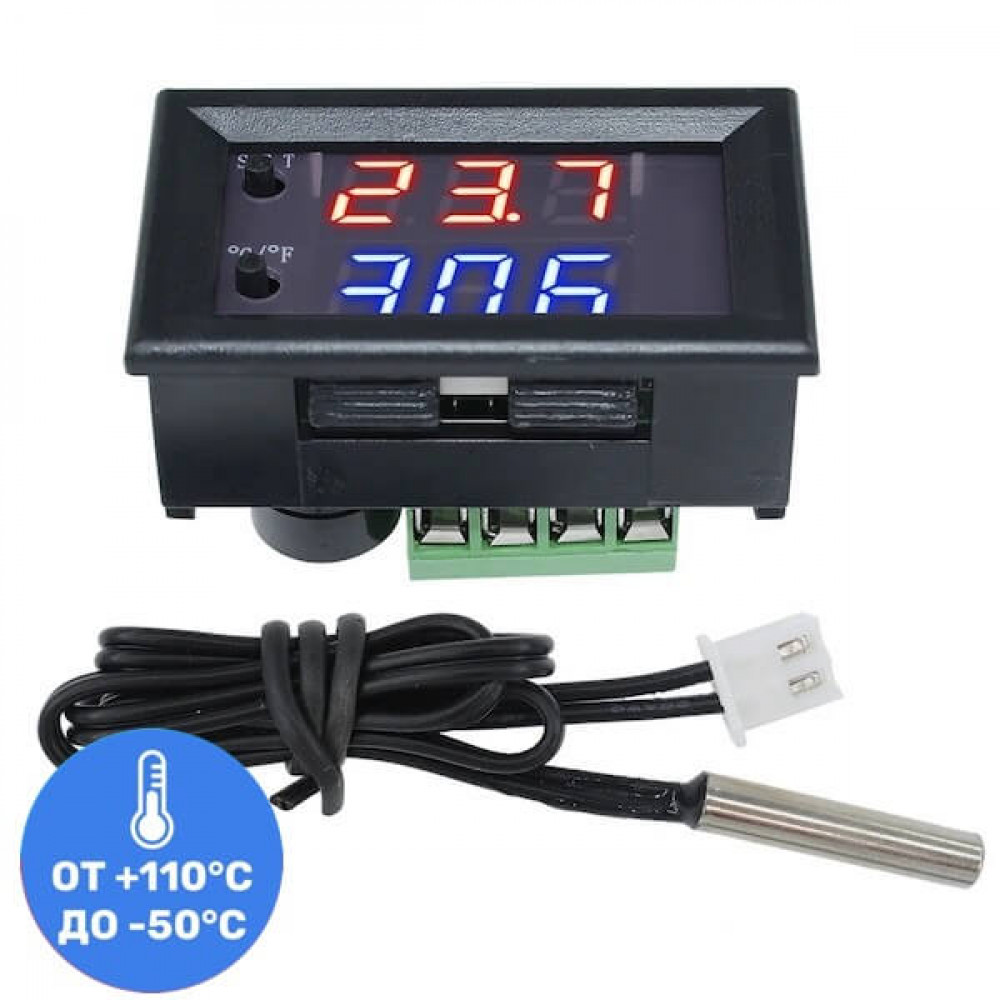

Цифровой встраиваемый 12В регулятор температуры с термопарой, -50 ~ +110°C, 12В, 10A, двойной дисплей, W1209 / W2809
Код товара: XH-W2809 (98610)
Только самовывоз из магазина
- Доставка и отправка не осуществляются.
Банковские карты, NFC, наличные - По расчетному счету с организациями не работаем.
- Оформите заказ на сайте.
- Получите подтверждение заказа на Ваш электронный адрес.
Наш менеджер проверит наличие товара на складе и зарезервирует Ваш заказ. - Заберите заказ в магазине.
Резерв товара сохраняется в течение 3-х дней.
Получить товар Вы можете в удобное для вас время:
- в рабочие дни с 10 до 19 часов
- в субботу с 10 до 17 часов
- Обращаем Ваше внимание:
- - у нас нет доставки по Екатеринбургу и России
- - у нас нет отправки по почте и транспортными компаниями
Доступны способы оплаты: наличные, банковские карты.
Наличный расчет: заказ оплачивается наличными при получении товара.
Банковской картой: принимаются банковские карты Visa, MasterCard, Maestro, Мир.
Вместе с заказом выдается кассовый и товарный чек.
Обращаем Ваше внимание:
- по безналичному расчету с организациями не работаем.
Если в срок гарантийного обслуживания приобретенный в магазине товар выходит из строя, Вы получаете возможность бесплатного устранения неполадок, замены товара на аналогичный или возврата денежных средств.
Обращаем Ваше внимание, гарантийное обслуживание не распространяется на:
- Расходные элементы и материалы: аккумуляторы, батареи и т.д.
- Товары, подвергавшиеся ремонту лицами, не имеющими соответствующей квалификации.
- Товары со вскрытыми гарантийными пломбами на корпусе.
- Товары, поврежденные в результате неправильной эксплуатации или эксплуатировавшиеся не по назначению.
Термостат (терморегулятор) W2809 - программируемое устройство для контроля температуры в диапазоне от -50°С до +110°С. W2809 анализирует измеренную датчиком температуру, сравнивает ее с заданным значением, учитывает выбранный режим работы, и на основании этих данных включает или отключает нагрузку. Коммутация осуществляется электромагнитным реле.
2 режима работы: нагрева и охлаждение.
В режиме «охлаждение» реле в модуле выключено, пока температура ниже заданного значения, при достижении заданной температуры реле включится и останется включенным до снижения температуры на величину заданного гистерезиса.
В режиме «нагрев» модуль работает в обратном порядке
2 порога температуры.
возможность задания верхнего значения (порога) температуры включения/отключения.
возможность задания нижнего значения (порога) температуры включения/отключения.
Руководство по подключению и настройке смотрите во вкладке “Как это работает"
Характеристики
Размер: 48 мм (Д) х 29 мм (Ш) х 32 мм (Г), размер отверстия: 46х26,5 мм
Диапазон измерения и программирования температуры: -50°С ...110°С
Точность измерения: 0,1°С в диапазоне от -9,9°С до 99,9°С; или 1,0°С вне этого диапазона
Точность управления: 0,1°С 0,1°С в диапазоне от -9,9°С до 99,9°С; или 1,0°С вне этого диапазона
Точность гистерезиса: 0,1°С
Гистерезис: 0,1...15°С
Время обновления показаний: 0,5 секунд
Питание: 12 VDC / 200mA
Датчик: NTC 10К 0.5%, длина кабеля 0,3 м, водозащита
Максимальный ток нагрузки: 5А / 220VAC; 15А / 14VDC
Потребляемый ток: 30 мA
Потребляемый ток при работе реле: 65 мА

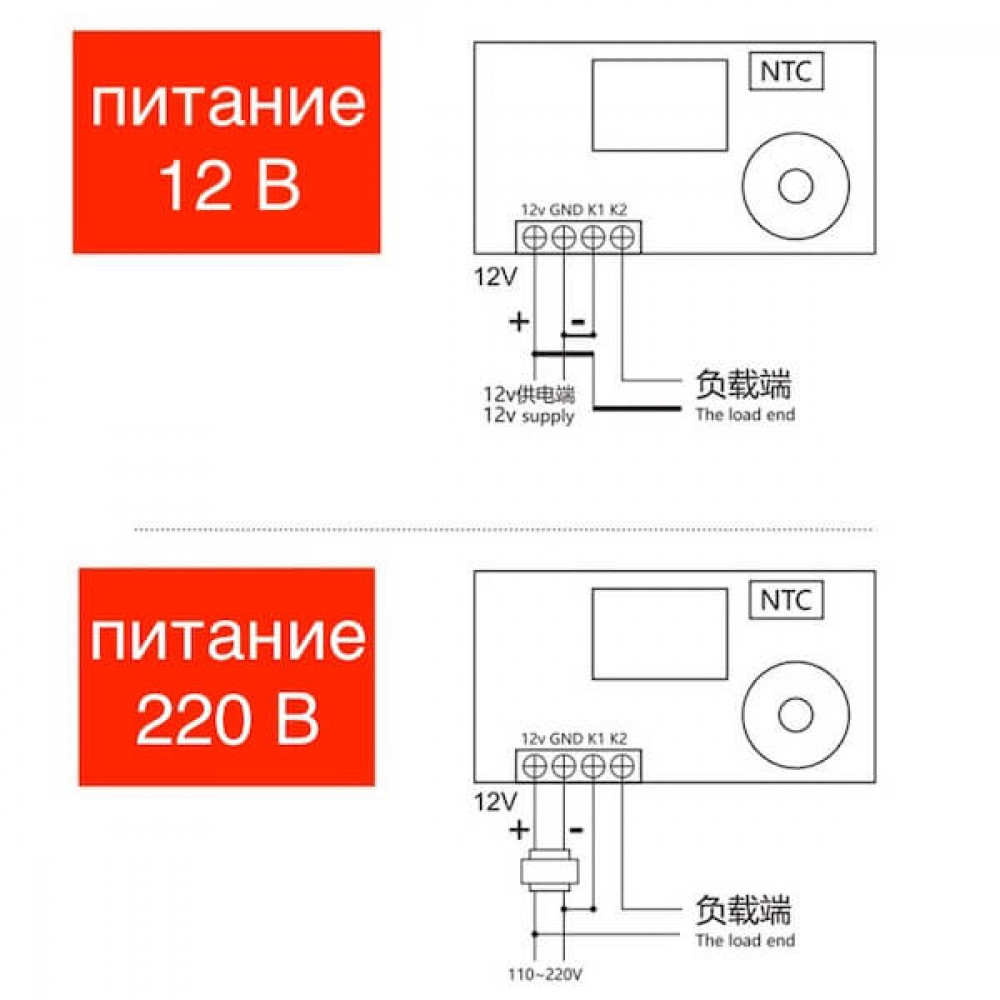

Подготовка к работе.
1) Подключите источник питания 12V постоянного напряжения к контактам «+12V» (плюс) «GND» (минус).
2) Подключите нагрузку к контактам «К0» и «К1» (подключается в разрыв цепи питания управляемого прибора (последовательное подключение))
3) После подачи питания 12V на контакты «+12V» и «GND», на LED дисплее отобразится текущая температура, измеренная выносным датчиком температуры.
Установка и настройка заданной температуры.
Для установки температуры контроля кратковременно нажмите кнопку «SET», после чего кнопками «+» или «-» установите заданную температуру, и еще раз нажмите кнопку «SET», или же не нажимайте никакие кнопки в течение 5 секунд.
Программирование.
Для входа в режим программирования удерживайте, в течение 5 секунд, кнопку «SET», после чего кнопками «+» или «-» выберите код параметра меню (Р0...Р6) из таблицы «Меню терморегулятора». Далее, для настройки параметра, нажмите кнопку «ЗЕТ» и кнопками «+» или «-» измените значение параметра. Для сохранения настроек нажмите и удерживайте кнопку «SET», или же не нажимайте никакие кнопки в течении 5 секунд.
Код параметр | Описание параметра | Диапазон настройки | По умолчанию |
Р0 | Режим работы терморегулятора: охлаждение (Cooling)/Нагрев (Heating) | С/Н | С |
Р1 | Гистерезис, °С | 0,1…15 | 2 |
Р2 | Верхний предел установки поддерживаемой температуры, °С | 110 | 110 |
Р3 | Нижний предел установки поддерживаемой температуры, °С | -50 | -50 |
Р4 | Коррекция температуры, °С | -7…+7 | 0 |
Р5 | Задержка времени включения реле (может отличаться от выбранного в пределах ±50%), мин. | 0…10 | 0 |
Р6 | Верхний предел температуры отключения (защита от перегрева), °С | OFF или ON (при ON от 0°С до 110°С) | OFF |
Индикация.
Дисплей отображает следующие значения: «LLL» - датчик не подключен, «ННН» - температура вне диапазона (меньше -50°С или больше 110°С), «---» превышение пределов заданных в параметре Р6
Сброс параметров в заводские установки (настройки по умолчанию):
1) Отключите питание;
2) Нажмите и удерживайте кнопки «+» и «-»;
3) Подайте питание на терморегулятор.
4) На дисплее появится надпись «888», после чего отобразится текущая температура.
| Основные характеристики | |
| Особенности модуля | Терморегулятор |
