| Особенности модуляИндикатор заряда | ХимияLi-ion |

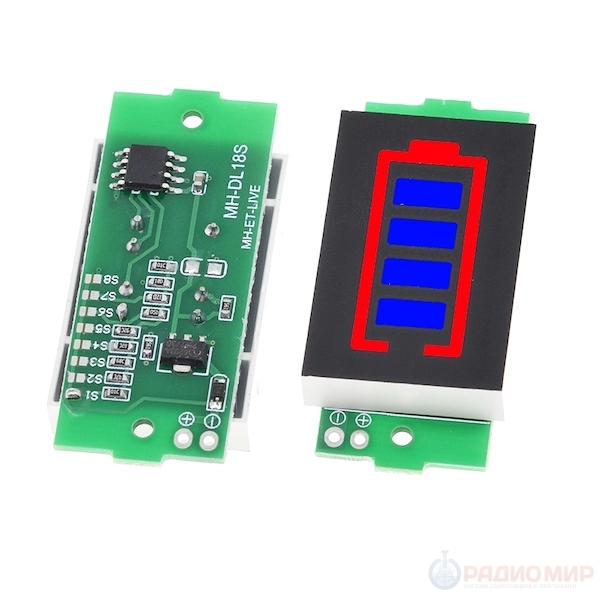

Универсальный индикатор ёмкости литиевых аккумуляторов рассчитан на подключение от 1 до 8 последовательно подключенных АКБ с напряжением от 3 до 34В. Модуль в реальном времени отображает уровень заряда аккумулятора. Уровни индикации 25%.50%.75%.100%.

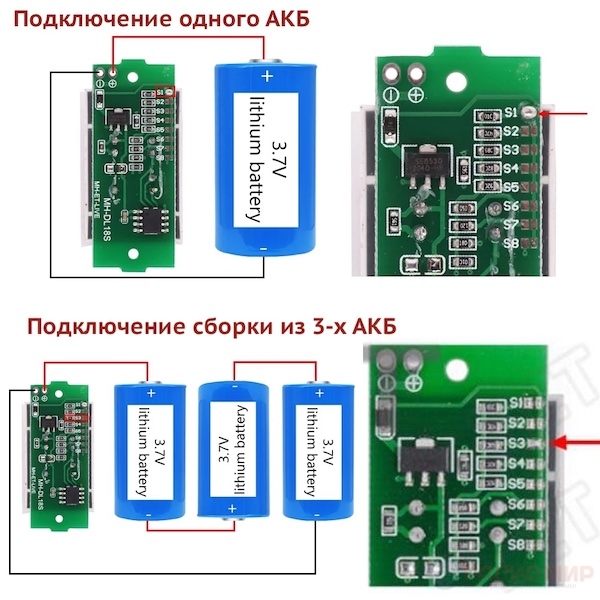

На плате присутствуют контактные площадки: S1/S2/S3/S4/S5/S6/S7/S8 запаяв нужную, вы получите индикатор на соответствующее количество аккумуляторов. По умолчанию на плате запаяна перемычка S1.
Диапазон измеряемых напряжений: Вход 1S 3.2...4.2В, Вход 2S 7.4...8.4В, Вход 3S 11.1...12.6В, Вход 4S 13.2...16.8В, Вход 5S 18.5...21.0В, Вход 6S 22.2...25.2В, Вход 7S 25.9...29,4В, Вход 8S 29.6...33.6В
Режимы работы (N = количеству ячеек от 1 до 8):
► Когда напряжение батареи превышает N * 3,3 В, будет отображаться одна полоска
► Когда напряжение батареи превышает N * 3,5 В, будут отображаться две полоски
► Когда напряжение батареи превышает N * 3,7 В, будут отображаться три полоски
► Когда напряжение батареи превышает N * 3,9 В, будут отображаться четыре полоски
► Когда напряжение аккумулятора меньше, чем N * 3,3 В, дисплей индикатора будет выключен.
Пример индикации для 1S АКБ:
- Без индикации: ≤2,5 В
- 1 полоса: 3,3…3,5 В (0…25%)
- 2 полосы: 3,5…3,7 В (25…50%)
- 3 полосы: 3,7…3,9 В (50…75%)
- 4 полосы: 3,9…4,2 В (75…100%)
Характеристики:
- диапазон измерения напряжения: 3 - 34 В
- точность измерения: 2%
- ток потребления: 5 мА
- диапазон рабочих температур: -20 до +50 °С
- цвет дисплея: контур – красный, уровень заряда – зеленый или синий (можно выбрать при оформлении заказа).
- защита от переполюсовки.
! Если Вы хотите только иногда проверять состояние заряда, подключите в цепь кнопку с фиксацией или без нее.
| Особенности модуля | Индикатор заряда |
|---|---|
| Химия | Li-ion |
-
