Универсальный индикатор уровня заряда Li-ion / LiFePO4 / свинцово-кислотных АКБ, 2S–8S

Универсальный индикатор уровня заряда Li-ion / LiFePO4 / свинцово-кислотных АКБ, 2S–8S
В наличии 165 165 р.
Доступность: В наличии
Код товара: H07-13, JX-4615-A3
Только самовывоз из магазина
  • Доставка и отправка не осуществляются.
Банковские карты, наличные
  • По расчетному счету с организациями не работаем.
  1. Оформите заказ на сайте.
  2. Получите подтверждение заказа на Ваш электронный адрес.
    Наш менеджер проверит наличие товара на складе и зарезервирует Ваш заказ.
  3. Заберите заказ в магазине в удобное для Вас время.
    Резерв товара сохраняется в течение 3-х дней.
    Обращаем Ваше внимание:
  • - на данный момент у нас нет доставки и отправки по Екатеринбургу и России
  • - только самовывоз
Оплата покупки производится при получении заказа в магазине.

Доступные способы оплаты: наличные, банковские карты.
Вместе с заказом выдается кассовый и товарный чек.

Обращаем Ваше внимание:
- по расчетному счету с организациями не работаем.
Деятельность нашего магазина осуществляется в рамках закона «О защите прав потребителей» РФ.
Если в срок гарантийного обслуживания приобретенный в магазине товар выходит из строя, Вы получаете возможность бесплатного устранения неполадок, замены товара на аналогичный или возврата денежных средств.

Обращаем Ваше внимание, гарантийное обслуживание не распространяется на:
- Расходные элементы и материалы: аккумуляторы, батареи и т.д.
- Товары, подвергавшиеся ремонту лицами, не имеющими соответствующей квалификации.
- Товары со вскрытыми гарантийными пломбами на корпусе.
- Товары, поврежденные в результате неправильной эксплуатации или эксплуатировавшиеся не по назначению.

Универсальный индикатор заряда аккумуляторов 5–30 В: Li-ion, LiFePO4, свинцовые. Поддержка 2S–8S, память настроек, LED-индикация.
Комфортные цены
Внимательный сервис
Самовывоз

Универсальный индикатор уровня заряда аккумуляторов 5–30 В — точный и настраиваемый модуль для контроля остаточной емкости Li-ion, LiFePO4 и свинцово-кислотных аккумуляторов. Поддерживает 2S–8S литиевые сборки и свинцовые батареи до 24 В. По умолчанию настроен на 3S Li-ion (11.1 В).

 Особенности:

  • Рабочее напряжение: 5–30 В
  • Рабочий ток: менее 10 мА
  • Точность индикации: от –0.6% до +0.1%

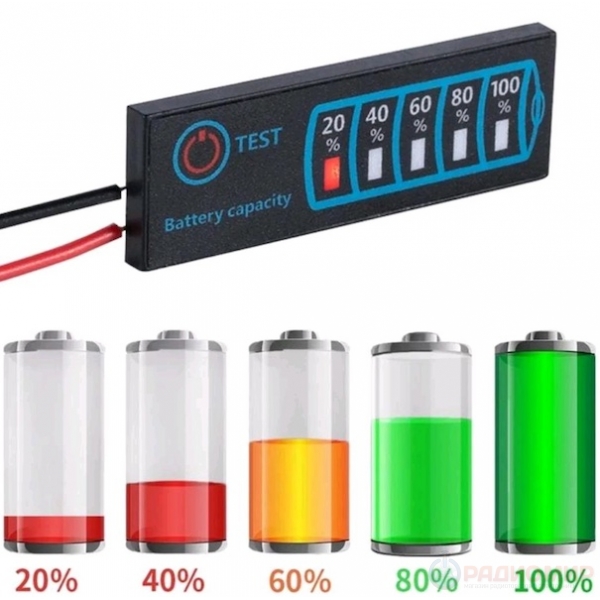

  • 5-уровневая LED-индикация (включая двухцветный L0)
  • Тип батареи: Li-ion, LiFePO4, свинцово-кислотная
  • Размеры: 46 × 15 × 3 мм

 Инструкция по программированию:

  1. Подключите индикатор к батарее (красный – «+», черный – «–»).
  2. Удерживайте кнопку 2 секунды — начнёт мигать LED L0.

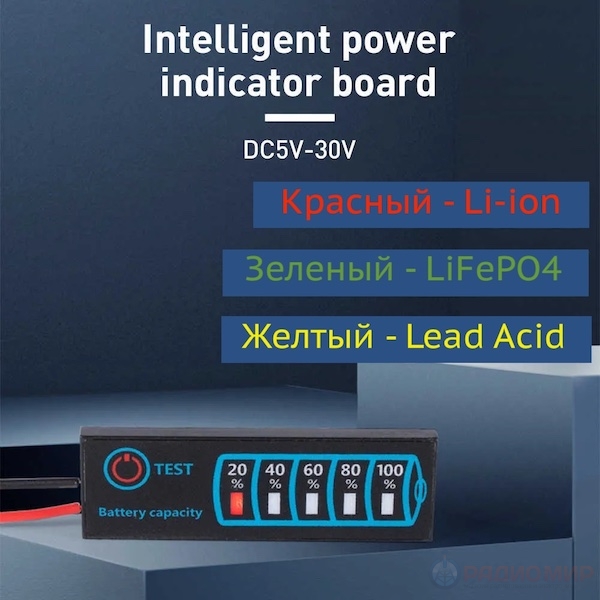

  3. Коротким нажатием выберите тип АКБ:
    • Красный — Li-ion
    • Зелёный — LiFePO4
    • Жёлтый — свинцово-кислотный
  4. После выбора (пока L0 все еще мигает) необходимо повторно зажать кнопку на 2 сек., начнет мигать LED L1 (режим выбора числа ячеек). Однократными нажатиями необходимо выбрать «L» соответствующие количеству ячеек в АКБ. В случае если у вас АКБ на 8 ячеек необходимо нажимать до тех пор, пока все диоды не будут зелёными.

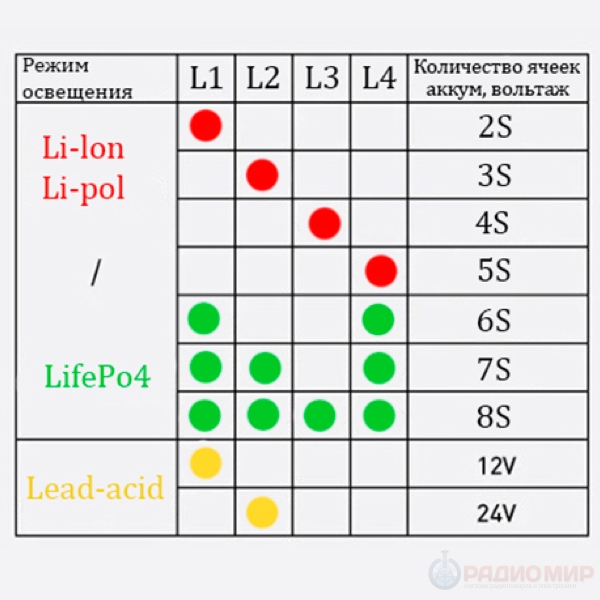

  5. Короткими нажатиями выберите конфигурацию:
    • L1 — 2S
    • L2 — 3S
    • L3 — 4S
    • L4 — 5S
    • L1+L4 — 6S
    • L1+L2+L4 — 7S
    • L1+L2+L3+L4 — 8S
    • Для свинцово-кислотных: L1 (12 В), L2 (24 В)
  6. После выбора подождите 5 секунд или удерживайте кнопку — настройки сохранятся автоматически.

Как использовать:
Нажмите кнопку TEST для отображения уровня заряда. Через 5 секунд индикация гаснет.

Дополнительные возможности:
Если отключить питание, индикатор запоминает последнюю конфигурацию. При следующем включении кратковременно отображается тип батареи и число ячеек.


FAQ:

Можно ли использовать с 9В батарейкой типа «Крона»?
Да, индикатор работает от 5 В и выше, 9 В достаточно для корректной работы.

Можно ли встраивать в корпус?
Да, размеры компактные: 46 × 15 мм. Подходит для встроенного монтажа.

Нужен ли резистор или ограничитель тока?
Нет, устройство потребляет менее 10 мА — дополнительных компонентов не требуется.
