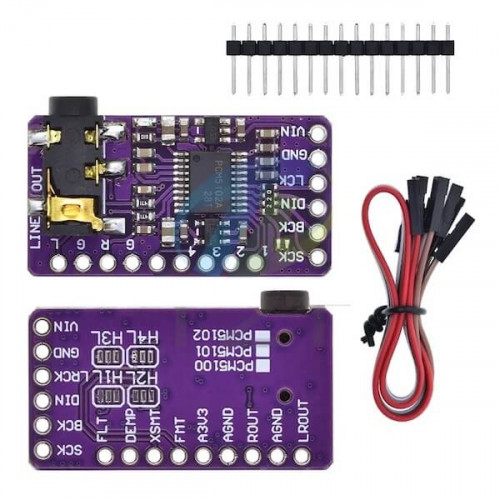

Модуль звукового I2S ЦАП на PCM5102 32-бит 384K для Raspberry Pi
Код товара: PCM5102A
Только самовывоз из магазина
- Доставка и отправка не осуществляются.
Банковские карты, NFC, наличные - По расчетному счету с организациями не работаем.
- Оформите заказ на сайте.
- Получите подтверждение заказа на Ваш электронный адрес.
Наш менеджер проверит наличие товара на складе и зарезервирует Ваш заказ. - Заберите заказ в магазине.
Резерв товара сохраняется в течение 3-х дней.
- Обращаем Ваше внимание:
- - у нас нет доставки по Екатеринбургу и России
- - у нас нет отправки по почте и транспортными компаниями
Доступны способы оплаты: наличные, банковские карты.
Наличный расчет: заказ оплачивается наличными при получении товара.
Банковской картой: принимаются банковские карты Visa, MasterCard, Maestro, Мир.
Вместе с заказом выдается кассовый и товарный чек.
Обращаем Ваше внимание:
- по безналичному расчету с организациями не работаем.
Если в срок гарантийного обслуживания приобретенный в магазине товар выходит из строя, Вы получаете возможность бесплатного устранения неполадок, замены товара на аналогичный или возврата денежных средств.
Обращаем Ваше внимание, гарантийное обслуживание не распространяется на:
- Расходные элементы и материалы: аккумуляторы, батареи и т.д.
- Товары, подвергавшиеся ремонту лицами, не имеющими соответствующей квалификации.
- Товары со вскрытыми гарантийными пломбами на корпусе.
- Товары, поврежденные в результате неправильной эксплуатации или эксплуатировавшиеся не по назначению.
Модуль звукового ЦАП на микросхеме PCM5102 для использования в качестве высококачественного аудио проигрывателя с мини-компьютерами Raspberry Pi, Orange Pi и др.
Как известно, звуковой выход мини-компьютеров далек от идеала, однако, разработчики процессоров, на которых они построены, предусмотрели звуковой цифровой интерфейс I2S для подключения дополнительных внешних ЦАП, используя который можно подключить к выходу компьютера усилитель с цифровым входом или плату с внешним ЦАП, как, например, данная плата.
► Напряжение питания: 3.3 В
► Максимальная разрядность ЦАП: 32-бит
► Максимальная частота дискретизации: 384 кГц
► Максимальная частота дискретизации для 24-бит: 192 кГц
► Максимальная системная частота: 50МГц
► Разъём линейного выхода: 3,5мм jack
► Размер: 32х24х7 мм
| Номер контакта GPIO разъема Raspberry Pi | Разъем платы |
|---|---|
| 04 | VCC - Напряжение питания 5 В |
| 39 | GND - Общий провод |
| 35 | LCK - Сигнал переключения правый/левый канал |
| 40 | DIN - Покледовательные данные |
| 12 | BCK - Сигнал синхронизации |
Пример подключения к ESP32:
Подключите пины BCK, LCK и DATA модуля PCM5102 к соответствующим пинам на ESP32
Подключите пины VCC и GND модуля PCM5102 к соответствующим пинам на ESP32
Настройте интерфейс I2S на ESP32 с помощью библиотеки Arduino
При необходимости настройте модуль PCM5102 с помощью его соответствующих пинов. Например, для настройки громкости можно использовать пин MUTE, а для выбора цифрового фильтра – пин DF
| Основные характеристики | |
| Особенности модуля | Воспроизведение |
