| Особенности модуляВоспроизведение |

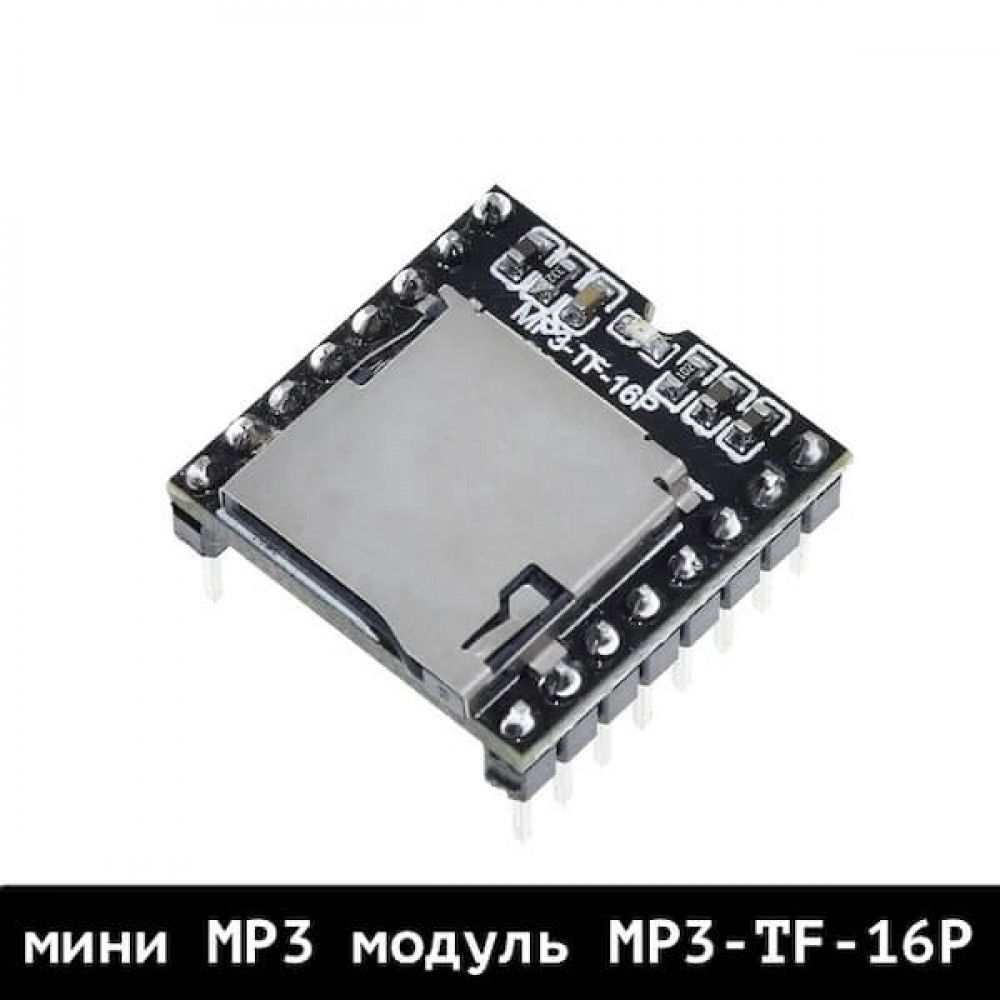

DFplayer или MP3-TF-16P - это миниатюрный (2х2см) MP3 модуль на микросхеме YX5200 с аудио выходом к которому можно подключить моно динамик до 3Вт (с усилителем) или стерео наушники (без усилителя). На модуле установлен слот для microSD карты (до 32Гб) c поддержкой FAT16 и FAT32.

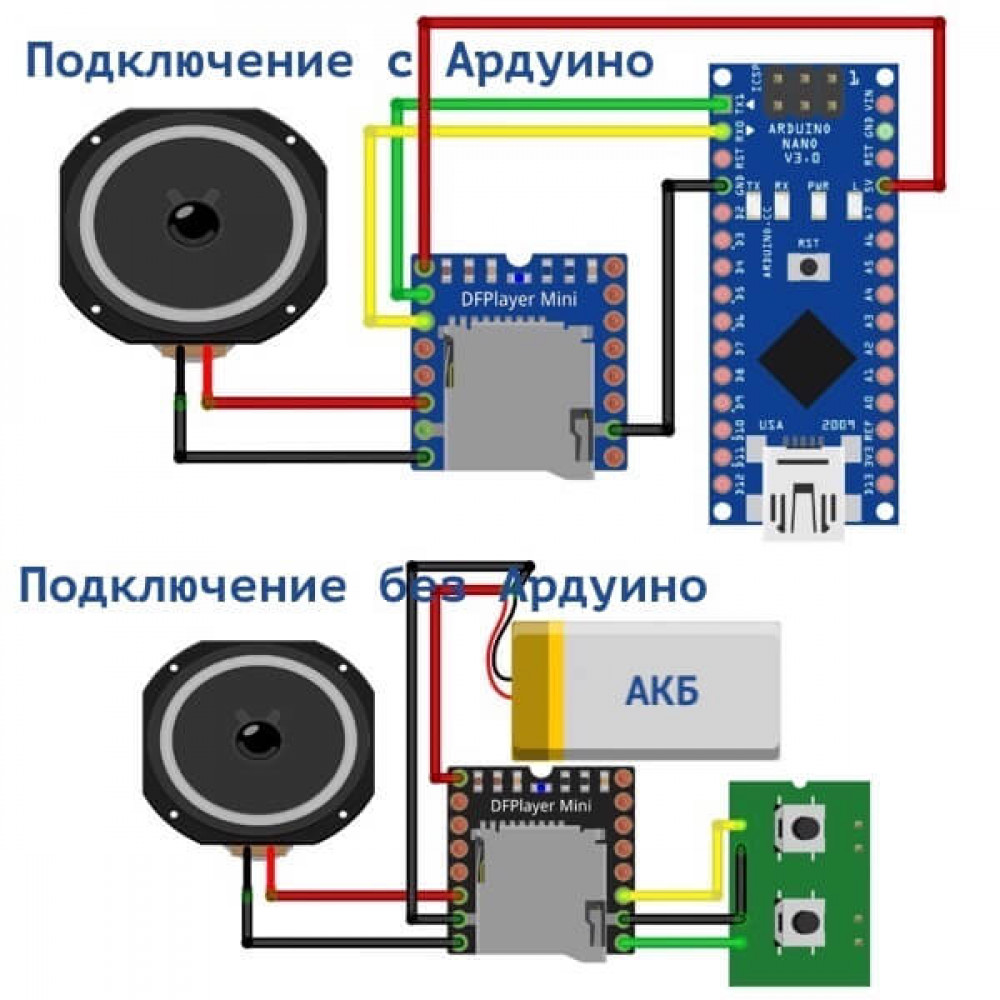

Модуль может работать
- Как отдельное устройство с подключенным аккумулятором, динамиком и кнопками.
- Вместе с контроллером Arduino. Воспроизводить музыку, следующую или предыдущую песню, проигрывать в случайном порядке и тд.
► Напряжение питания: 3.3 — 5 В
► Поддержка частот дискретизации: 8, 11,025, 12, 16, 22,05, 24, 32, 44.1, 48 кГц
► ЦАП: 24-битный выход
► Отношение сигнал/шум: до 85 дБ
► Количество каталогов: до 100, композиций в каталоге: до 255
► Кол-во уровней громкости: 30, режимов эквалайзера: 6
Распиновка:
1. VCC — питание модуля 3.2 - 5 В, обычно 4.2 В.
2. RX для получения данных.
3. TX для отправки данных.
4. 5. DAC_R, DAC_L — подключение наушников (правый, левый канал).
6. SPK_1 (+) подключение динамика, до 3 В.
7. GND питание модуля.
8. SPK_2 (-) подключение динамика, до 3 В.
9. IO_1 для воспроизведения предыдущей песни или уменьшения громкости. Зависит от времени нажатия.
10. GND питание модуля.
11. IO_2 для воспроизведения следующий песни или увеличении громкости. Зависит от времени нажатия
12. ADKEY_1 для подключения резистивной клавиатуры, вход 1
13. ADKEY_2 для подключения резистивной клавиатуры, вход 2
14. USB+ вывод USB
15. USB- вывод USB
16. BUSY при лог «0» музыка играет, при лог «1» нет
Вопросы-Ответы.
Вопрос. Когда мой Arduino Uno отправляет команду на DFPlayer mini, динамик издает шуршание, похоже на шум. Как с этим справиться?
Ответ: Подключите резистор 1 кОм между выводом Tx Arduino и входом RX MP3-модуля, так как рабочее напряжение DFPlayer Mini — 3.3 В. Кроме того, использование отдельного блока питания для MP3-модуля позволяет получить чистый звук. Убедитесь, что все заземления питания соединены вместе.
Вопрос: Есть ли требования к названию папки или музыкального файла?
Ответ: Функция playMp3Folder(1); воспроизводит аудиофайл с именем вида "0001***.mp3" (или другого поддерживаемого формата). Обратите внимание на следующие моменты:
- Имя аудиофайла должно начинаться с четырёхзначного номера, например: 0001.mp3, 0002Chasing The Sun.mp3, 0003.mp30004Try.mp3.
- Аудиофайл должен находиться в папке "MP3", которая расположена в корневом каталоге TF-карты.
| Особенности модуля | Воспроизведение |
|---|
-
