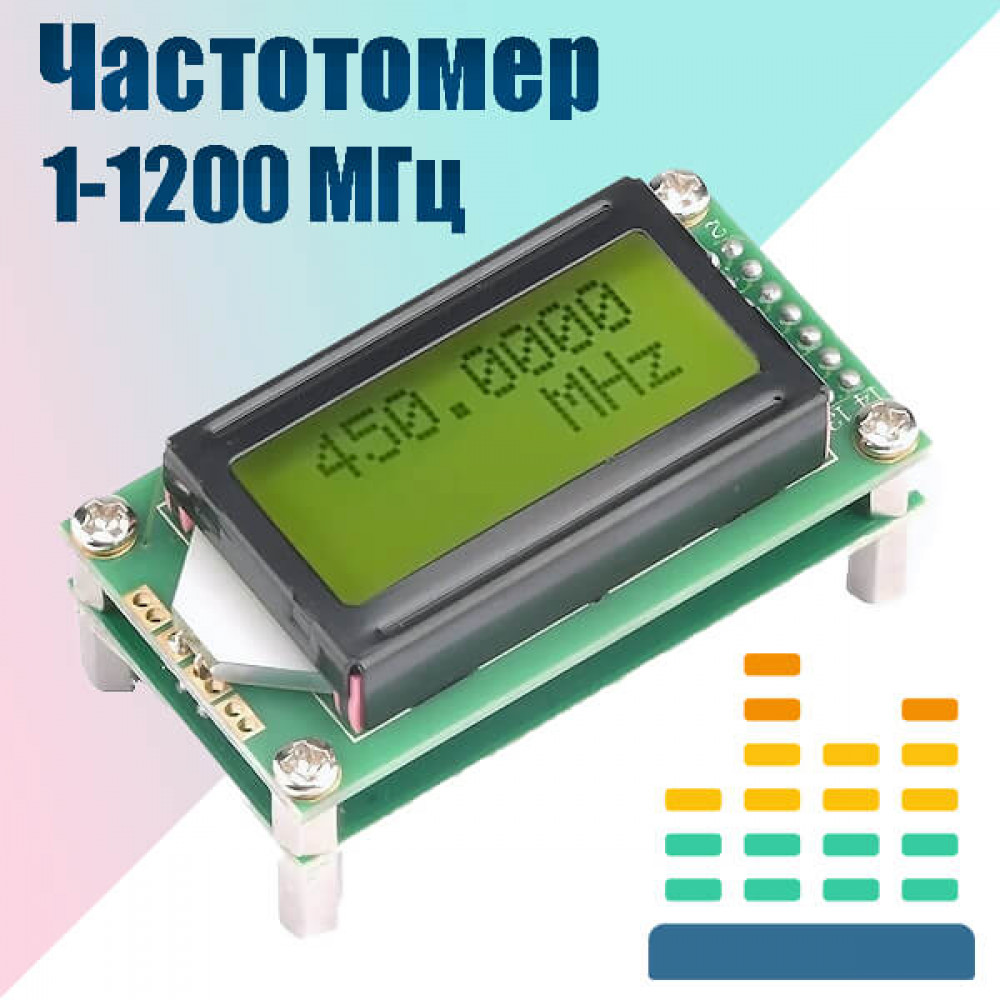

Цифровой частотомер с LCD дисплеем c ручным выбором режима диапазона частот PLJ-0802-E
Код товара: PLJ-0802-E
Только самовывоз из магазина
- Доставка и отправка не осуществляются.
Банковские карты, NFC, наличные - По расчетному счету с организациями не работаем.
- Оформите заказ на сайте.
- Получите подтверждение заказа на Ваш электронный адрес.
Наш менеджер проверит наличие товара на складе и зарезервирует Ваш заказ. - Заберите заказ в магазине.
Резерв товара сохраняется в течение 3-х дней.
Получить товар Вы можете в удобное для вас время:
- в рабочие дни с 10 до 19 часов
- в субботу с 10 до 17 часов
- Обращаем Ваше внимание:
- - у нас нет доставки по Екатеринбургу и России
- - у нас нет отправки по почте и транспортными компаниями
Доступны способы оплаты: наличные, банковские карты.
Наличный расчет: заказ оплачивается наличными при получении товара.
Банковской картой: принимаются банковские карты Visa, MasterCard, Maestro, Мир.
Вместе с заказом выдается кассовый и товарный чек.
Обращаем Ваше внимание:
- по безналичному расчету с организациями не работаем.
Если в срок гарантийного обслуживания приобретенный в магазине товар выходит из строя, Вы получаете возможность бесплатного устранения неполадок, замены товара на аналогичный или возврата денежных средств.
Обращаем Ваше внимание, гарантийное обслуживание не распространяется на:
- Расходные элементы и материалы: аккумуляторы, батареи и т.д.
- Товары, подвергавшиеся ремонту лицами, не имеющими соответствующей квалификации.
- Товары со вскрытыми гарантийными пломбами на корпусе.
- Товары, поврежденные в результате неправильной эксплуатации или эксплуатировавшиеся не по назначению.

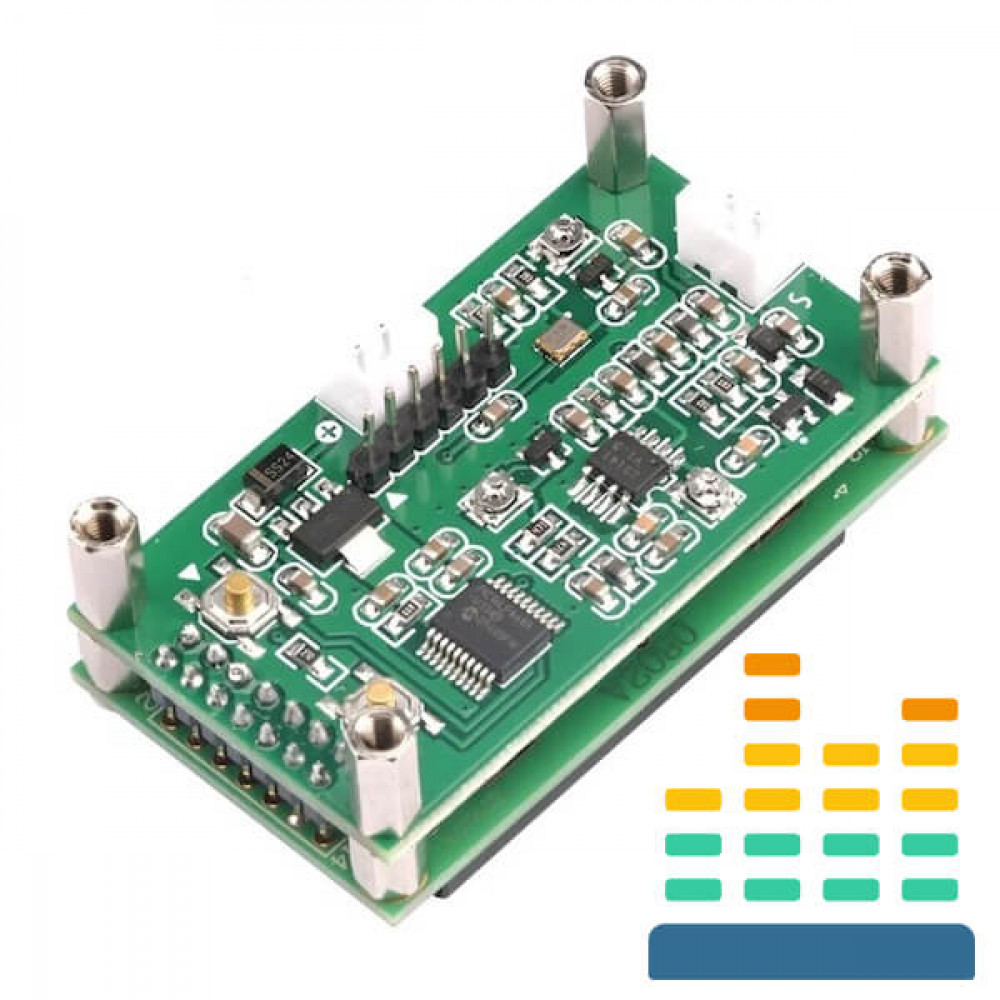

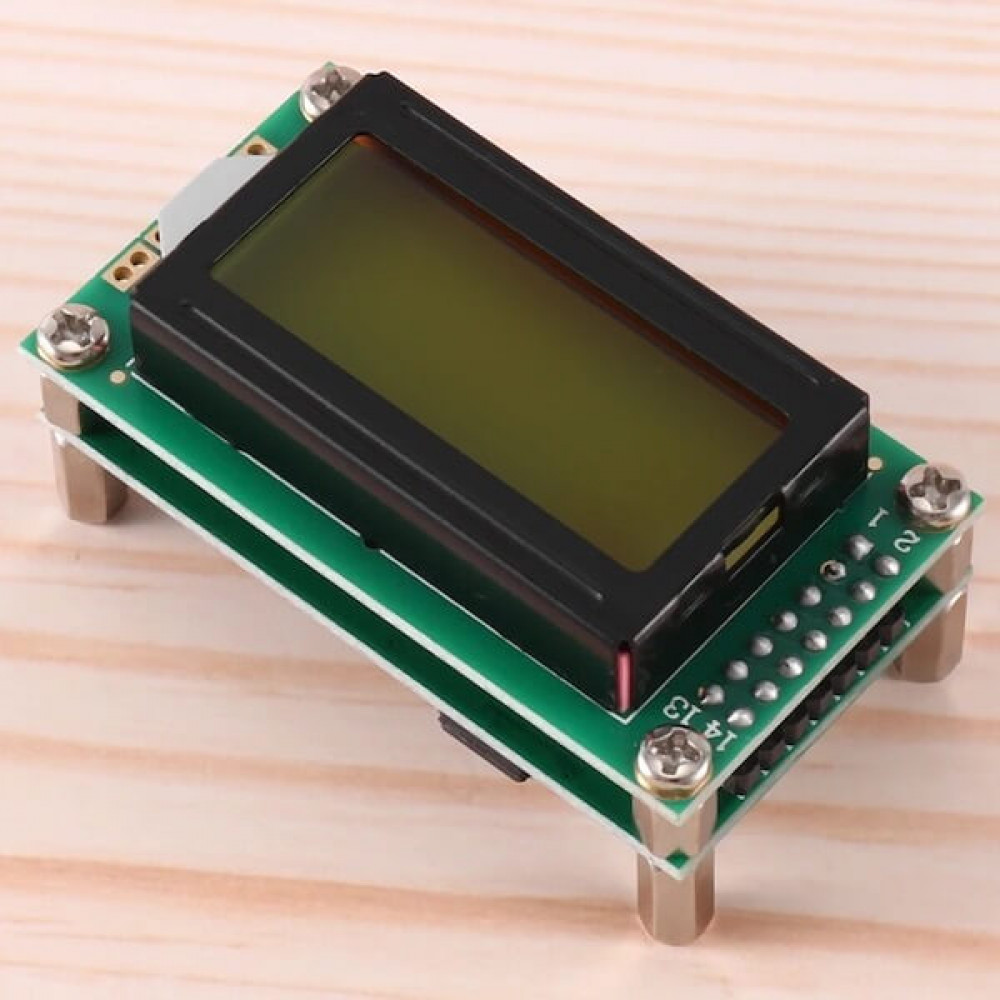

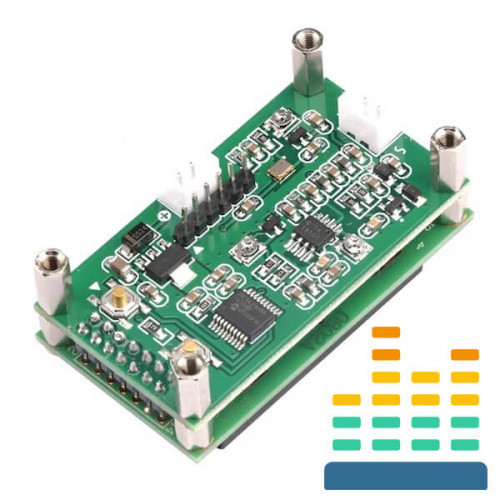

Цифровой частотомер на pic контроллере PIC16F648A можно использовать для работы в виде отдельного прибора и встраиваемого модуля. Широкий диапазон, от 1 до 1200 МГц, простой, недорогой цифровой светодиодный индикатор, программируемость и "заточенность" на работу с трансиверами позволяют использовать его для измерения частоты в самых различных изделиях.
Характеристики:
Диапазон измерения: 1 МГц ~ 1,2 ГГц
Точность измерения: ± 100 Гц
Диапазон IF-FRE: 0 ~ 999,9999 МГц
Рабочее напряжение: 9 В ~ 12 В постоянного тока (защита от обратной полярности)
Рабочий ток: с подсветкой ≤ 55ма
Опорный генератор управляемый напряжением кварцевый генератор 13000 МГц (VC-TCXO в корпусе 5032) со стабильностью частоты ± 2.5 ppm
Синтезатор частот HM8134-2
Микроконтроллер, центральный чип PIC16F648A Microchip
Разъёмы
DC IN (питание): HX2.54-2P socket
RF IN (вход сигнала): HX2.54-2P socket
ICSP (интерфейс программирования): 2.54-6P Pin
Размер: 58х32х27 мм
Тест чувствительности:
Тест частоты (МГц) | 5 | 10 | 30 | 60 | 100 | 150 | 200 | 300 | 450 |
Чувствительность (MV RMS) | 35 | 20 | 10 | 3 | 3 | 4 | 8 | 15 | 12 |
Тест частоты (МГц) | 500 | 550 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 |
Чувствительность (MV RMS) | 14 | 30 | 65 | 80 | 80 | 35 | 175 | 270 | 310 |
Особенности и возможности:
- Может ли частотомер с динамической индикацией оценивать частоты GSM? — Да, так как способен измерять частоты с приемлемой точностью до 2,4 ГГц.
- Стабилизирована ли частота опорного кварцевого генератора? — Температурная компенсация, управляемая напряжением, даёт точность ±2.5 ppm.
- Работает ли прибор без прерывания таймера? — Алгоритм управления временем измерения позволяет это делать.
- Как часто обновляются показания дисплея? — Период составляет: 0,64 с.
- Отображает ли экран промежуточные частоты, с их добавлением или вычетом? — Да, эти режимы настраиваются.
- Шкала корректируема? — Имеется 8 градаций яркости. Начальные нули гасятся. Есть фильтр отображения неверной частоты.
- Заданные параметры сохраняются? — Да, и восстанавливаются при включении.
