| Особенности модуляИндикатор тока,Индикатор напряжения |

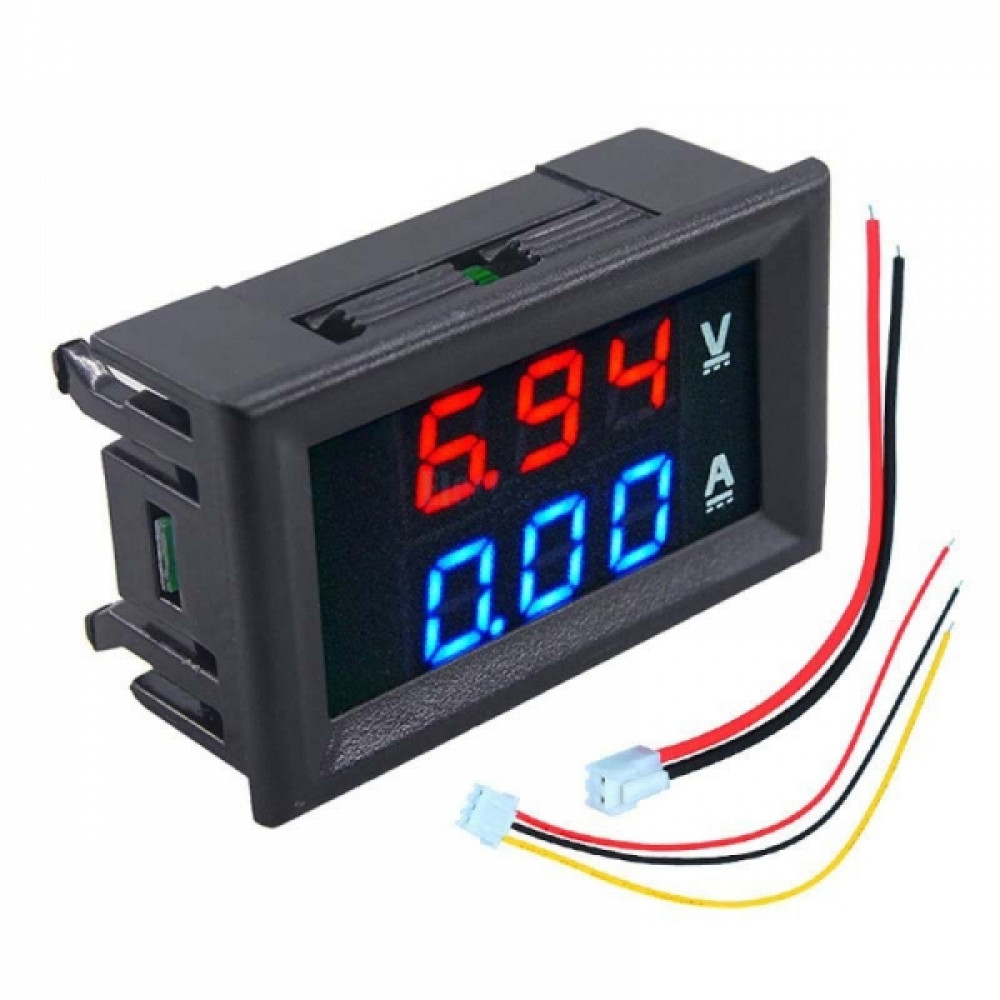

Цифровой вольтметр-амперметр DCN-VC288 (без шунта) предназначен для одновременного измерения напряжения до 100 В и тока до 10 А. Подходит для тестирования аккумуляторов, источников питания, зарядных станций, DIY проектов и бортовых систем. Индикатор легко монтируется в панель, питается от измеряемого источника и показывает значения в реальном времени. Отличный помощник для контроля электроцепей.
- Диапазон Вольтметра от 0 до 100В (разрешение 0,1 В), Амперметра от 0 до 9.99A (разрешение 0,01А).
- Частота обновления 300 мс/раз.
- Яркий двухцветный LED дисплей — красный для Вольт, синий для Ампер
- Размер отверстия в корпусе для установки 45 x 26мм.

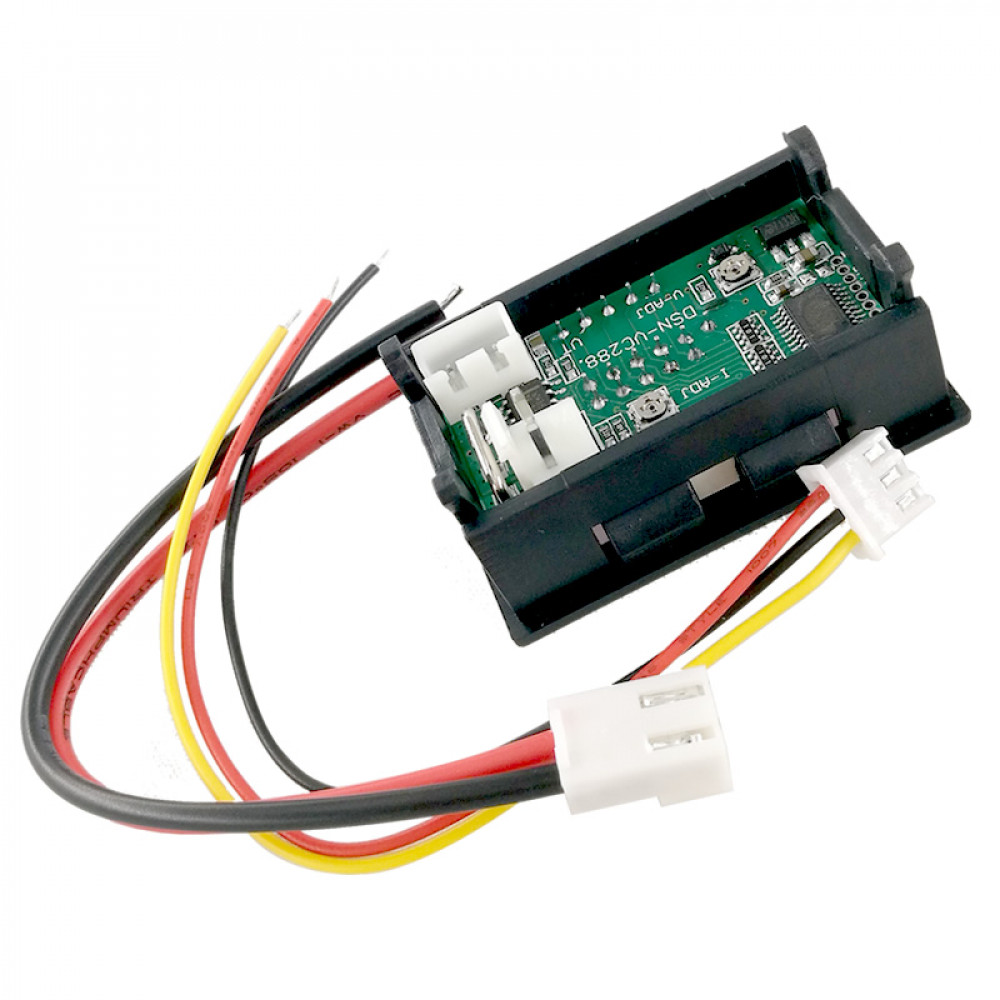

Подключение:
Толстые провода — используются для измерения тока:
► Красный — подключается к плюсу нагрузки
► Чёрный — к минусу, через него проходит весь ток
Тонкие провода — для питания самого модуля и измерения напряжения:
► Красный — плюс питания модуля
► Чёрный — минус питания (общий GND)
► Жёлтый — подключается к плюсу батареи или блока питания (показывает напряжение)
Характеристики:
- Рабочее напряжение: 4.5-30V DC (подключение питания более 30V выведет устройство из строя).
- Рабочий ток: ≤20mA
- Дисплей: 0,28″ двухцветный (синий и красный)
- Диапазон измерений: 0-100V 0-9.99A DC
- Минимальное разрешение (V): 0.1V
- Минимальное разрешение (A): 0.01A
- Частота обновления: 300mS / раз
- Точность измерения: 0,1%
- Размер: 47.6 × 28.7 × 16мм
- Вес: 20 г

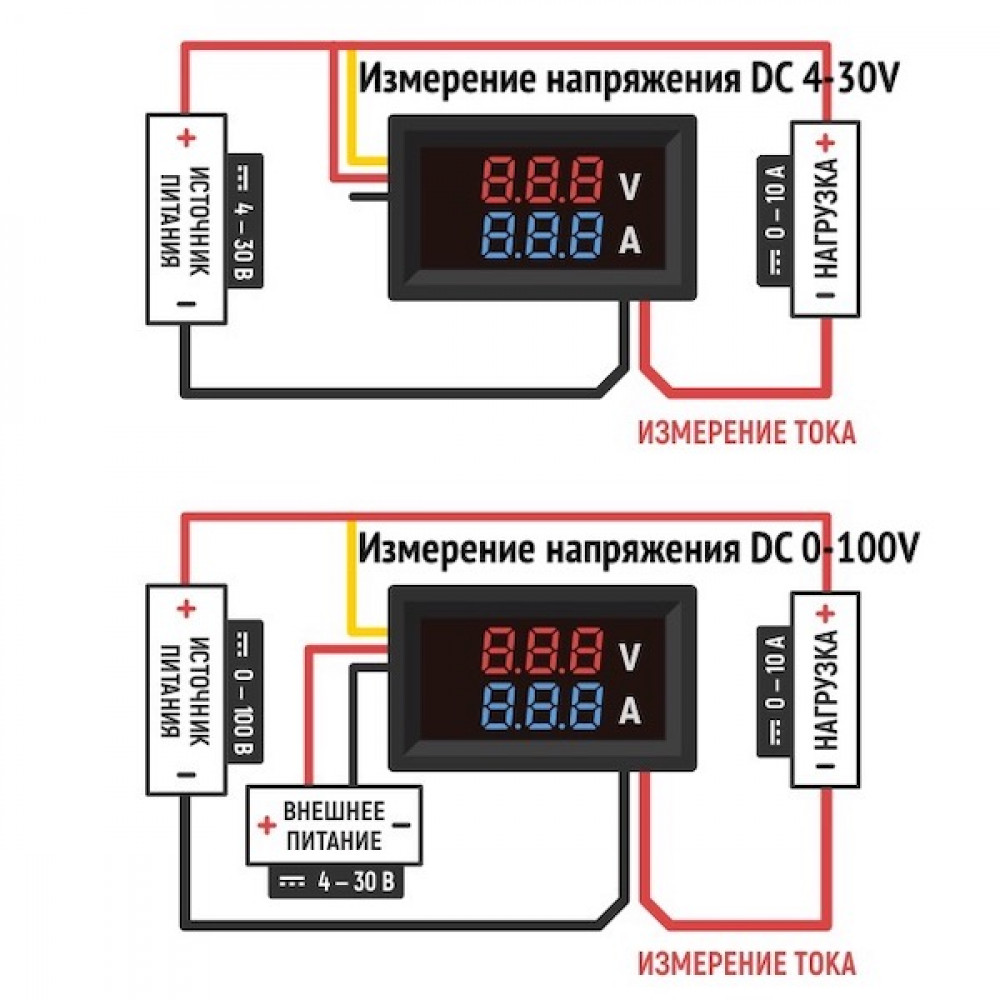

! Если измеряемый сигнал меньше, чем 30 В и имеют общий минус питания, то измеряемый сигнал может быть использован также для питания прибора: черный толстый провод «-«, красный и желтый провода соединенные вместе «+», черный тонкий можно не использовать.
! Если измеряемый сигнал больше, чем 30 В, тогда, для питания прибора, необходим отдельный источник питания от 4 В до 30 В. Максимальное входное напряжение не должно превышать 30 В, иначе прибор сгорит.
FAQ – Вопросы и ответы
Можно ли использовать для Li-Ion сборок?
Да, модуль идеально подходит для контроля литиевых аккумуляторов на 12В, 24В и выше (до 100 В).
В чём преимущество двухцветного дисплея?
Разные цвета позволяют легко отличить параметры даже с расстояния.
Есть ли встроенный шунт?
Нет.
